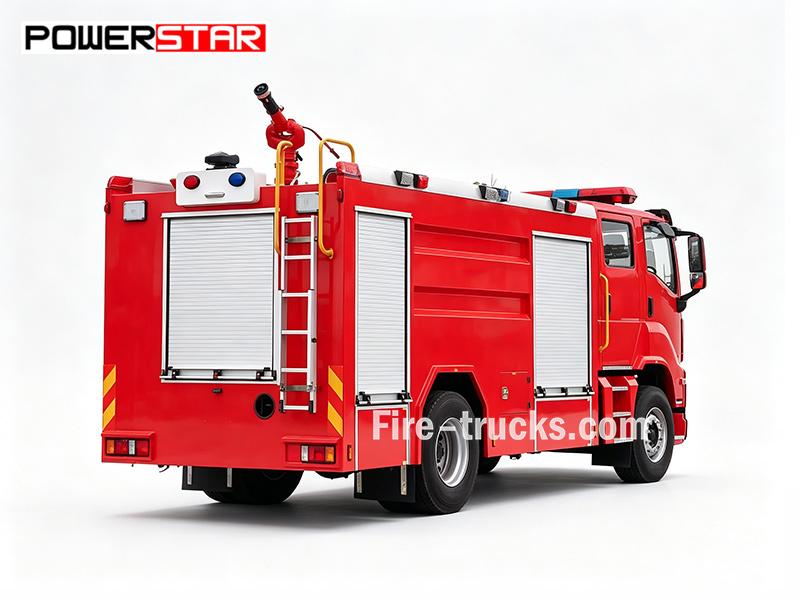

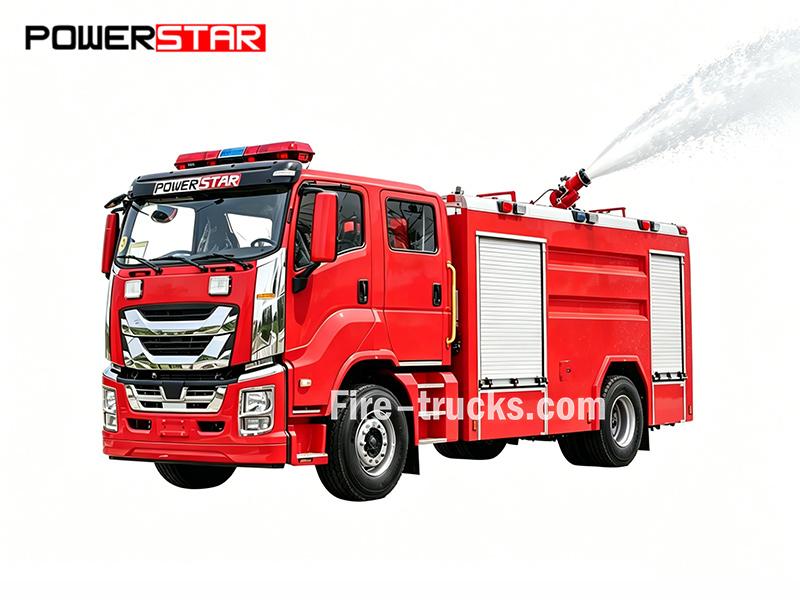

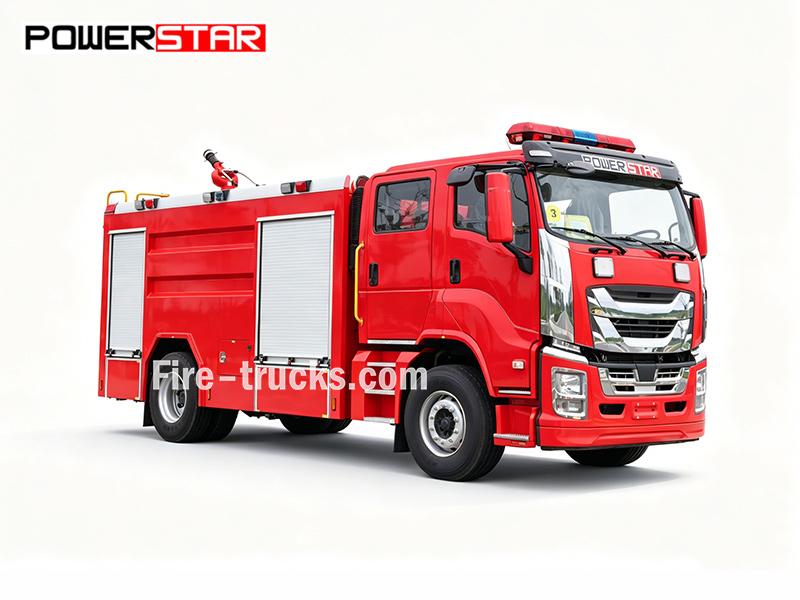

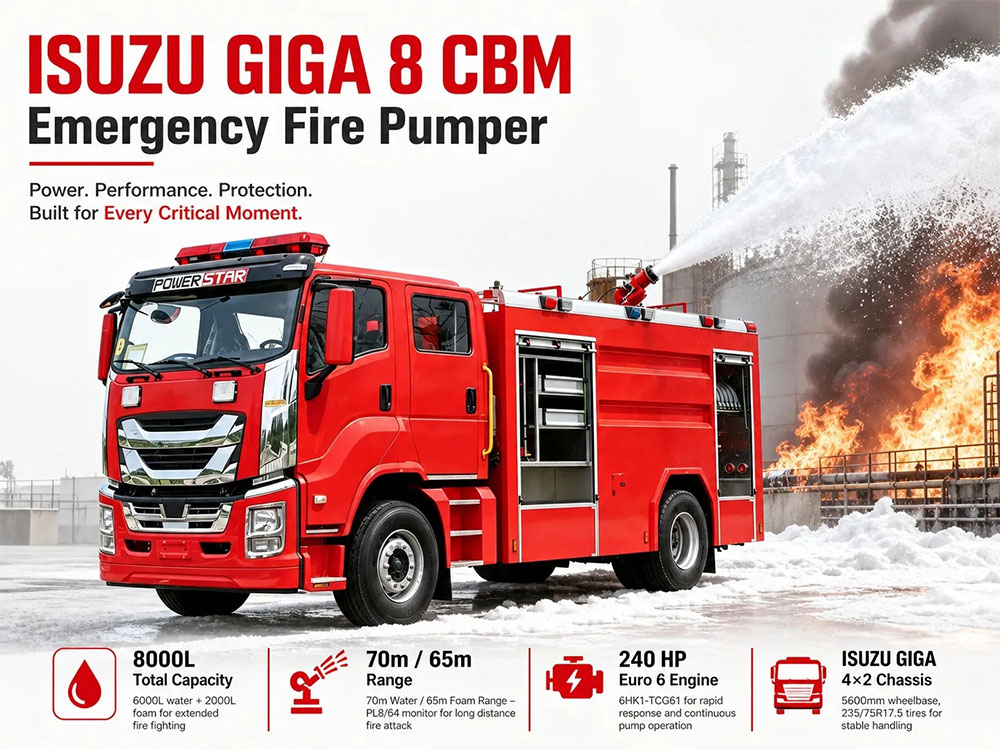

La autobomba de emergencia contra incendios ISUZU GIGA de 240 HP está impulsada por un motor 6HK1-TCG61 de 240 HP sobre un chasis 4×2. Cuenta con un tanque de agua de 6000 L y un tanque de espuma de 2000 L, una bomba contra incendios CB10/60 (60 L/s) y un monitor PL8/48 (48 L/s, agua ≥70 m, espuma ≥65 m). El equipamiento estándar incluye mangueras contra incendios, tubos de succión, acoplamientos, pistola de espuma y kit básico de herramientas. El equipo adicional incluye toma de fuerza tipo sándwich, sistema de tuberías, caja de equipos, caja de bomba, pedal abatible y sistema eléctrico.
Chasis de camión:
ISUZU GIGA 4×2Capacidad de trabajo:
6000L water + 2000L foam (8000L total)Potencia del motor:
240 HP (176 kW) / 6HK1-TCG61Bomba de incendios:
CB10/60Caudal de la bomba:
60 L/sPresión de trabajo:
1.0 MPaMonitor de incendios:
PL8/48Caudal del monitor:
48 L/sRango del monitor:
Water ≥70 m , Foam ≥65 mEsta bomba contra incendios de emergencia ISUZU GIGA está construida para la extinción de incendios y la respuesta ante emergencias. Esta camión de bomberos con espuma y agua ISUZU de 240 HP 4x2cuenta con un tanque de agua de 6000 L, un tanque de espuma de 2000 L, una bomba contra incendios CB10/60 (60 L/s a 1,0 MPa) y un monitor contra incendios PL8/48 montado en el techo con un alcance de agua de 70 m y un alcance de espuma de 65 m.
Este camión de bomberos transporta un conjunto completo de equipos estándar de extinción de incendios, incluidos mangueras, tubos de succión, acoplamientos y una pistola de espuma. Funciona bien para incendios de Clase B que involucran petróleo, gasolina y productos químicos. Es adecuado para tareas de extinción de incendios en depósitos de petróleo, plantas químicas, aeropuertos e instalaciones industriales.

|
Capacidad de trabajo |
Modelo del motor |
Distancia entre ejes |
Superestructura |
|
6000 L de agua + 2000 L de espuma |
240 HP / 6HK1-TCG61 |
5600 mm |
★ Tanque de acero al carbono, capacidad de 8000 L ★★ Bomba contra incendios CB10/60, caudal de 60 L/s a 1,0 MPa ★★ Monitor de techo PL8/48, caudal de 48 L/s con agua ≥70 m, espuma ≥60 m ★ Toma de fuerza tipo sándwich, sistema de tuberías, caja de equipos, caja de bomba, pedal abatible y sistema eléctrico |
»Ⅰ. Características principales:
★★ Motor 6HK1-TCG61 con potencia nominal de 240 HP para supresión de incendios con espuma y respuesta ante emergencias
★★ Chasis ISUZU GIGA 4×2 con tanque de agua de 6000 L, tanque de espuma de 2000 L y bomba contra incendios CB10/60 (60 L/s a 1,0 MPa)
★★ Monitor PL8/48 montado en el techo con caudal de 48 L/s, alcance de agua ≥70 m y alcance de espuma ≥65 m para ataques contra incendios a larga distancia
★ Toma de fuerza tipo sándwich, sistema de tuberías, caja de equipos, caja de bomba, pedal abatible y sistema eléctrico para un soporte operativo completo
★★ Equipamiento completo de extinción de incendios que incluye mangueras, boquillas, pistola de espuma y kit básico de herramientas para combatir incendios de Clase B
»Ⅱ. Parámetros del producto:
| Bomba contra incendios de emergencia Powerstar Isuzu de 240 HP | |||
| General | Capacidad de trabajo | 6000 L de agua + 2000 L de espuma | |
| Chasis del camión | ISUZU GIGA 4x2 | ||
| Potencia del motor | 240 HP / 6HK1-TCG61 | ||
| Bomba contra incendios | CB10/60 | ||
| Monitor contra incendios | PL8/48 | ||
| Dimensiones generales L*A*A | 7800*2500*3500 mm | ||
| Peso bruto del vehículo | 22000 kg | ||
| Peso en vacío | 10800 kg | ||
| Motor | Modelo de motor | 4HK1-TCG61 | |
| Tipo de combustible | Diésel | ||
| Potencia | 240 HP(176KW) | ||
| Norma de emisiones | Euro 6 | ||
| Cilindrada | 7800 ml | ||
| Tipo de motor | Motor diésel de 6 cilindros en línea, refrigerado por agua, turboalimentado, con intercooler | ||
| Chasis | Tipo de tracción | 4x2 | |
| Distancia entre ejes | 5600 mm | ||
| Neumático | 235/75R17.5 16PR | ||
| N.º de neumáticos | 6 neumáticos y 1 neumático de repuesto | ||
| Bomba contra incendios | Modelo | CB10/60 | |
| Caudal | 60L/s | ||
| Presión | 1MPa | ||
| Presión máxima de trabajo | 1.251MPa | ||
| Presión máxima de entrada permitida | 0.4MPa | ||
| Altura máxima de succión | 3m | ||
| Velocidad nominal | 3916±50r/min | ||
| Relación de velocidad | 1:1.4 | ||
| Tiempo de desvío de agua | ≤50s | ||
| Monitor contra incendios | Modelo | PL8/48 | |
| Caudal | 48L/s | ||
| Presión de trabajo nominal | 0.8MPa | ||
| Presión máxima de trabajo | 1.2MPa | ||
| Alcance | Agua | ≥70m | |
| Espuma | ≥65m | ||
| Rotación de inclinación | - 35~+70° | ||
| Rotación horizontal | 0~360° | ||
| Configuración estándar | Equipado con toma de fuerza PTO tipo sándwich, sistema de tuberías; Equipado con caja de equipos y caja de bomba; Equipado con pedal abatible y sistema eléctrico. Otros equipos. |
||


1. Chasis y tren motriz
♦ Chasis ISUZU GIGA 4×2 con distancia entre ejes de 5600 mm, diseñado para un funcionamiento estable en carreteras urbanas, sitios industriales y rutas de respuesta de emergencia.
♦ Motor diésel 6HK1-TCG61, con una potencia nominal de 240 HP, que proporciona un par fiable para una respuesta rápida, el funcionamiento continuo de la bomba y la supresión de incendios con espuma de larga duración.
♦Transmisión manual para un funcionamiento sencillo y un mantenimiento fácil.

2. Sistema de supresión de incendios y seguridad
♦ Tanque de agua de 6000 L y tanque de espuma de 2000 L, construcción de acero al carbono con deflectores internos para reducir el oleaje del líquido.
♦ Bomba contra incendios CB10/60, caudal de 60 L/s a 1,0 MPa, accionada por toma de fuerza, altura de aspiración de 3 m, tiempo de cebado ≤50 s.
♦ Monitor de techo PL8/48, caudal de 48 L/s, alcance de agua ≥70 m, alcance de espuma ≥65 m, rotación horizontal de 360°, inclinación de -35° a +70°.

» Ⅳ.Sistema de bomba contra incendios :

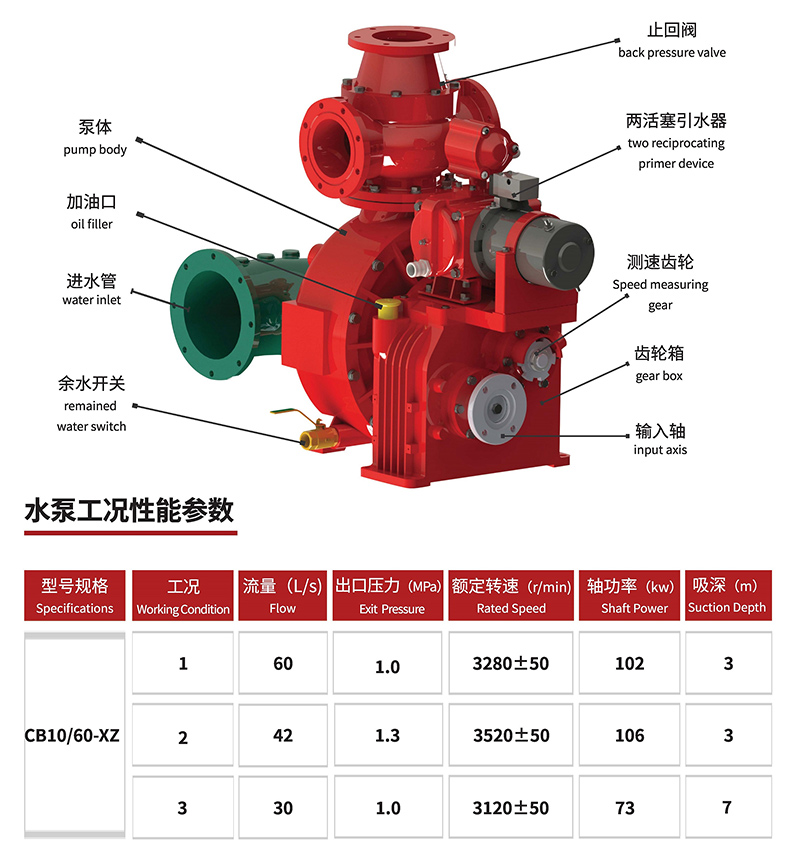

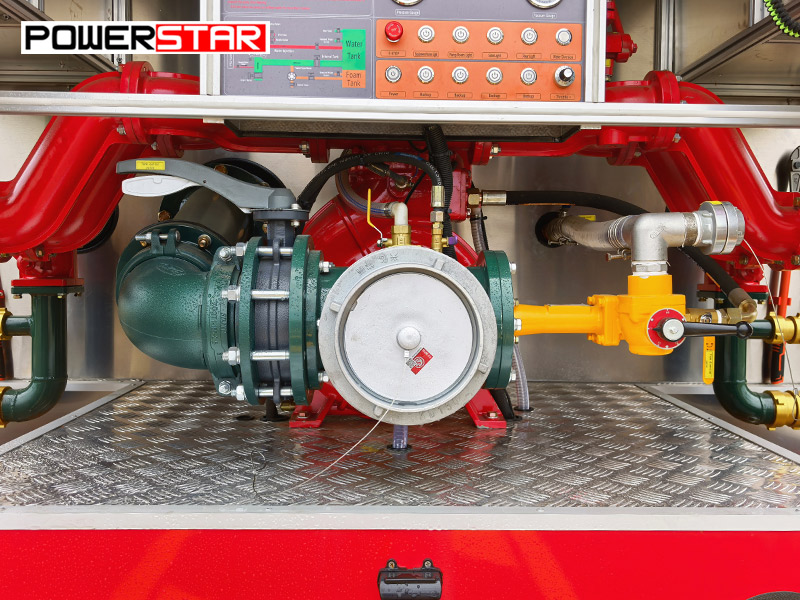

Bomba contra incendios:

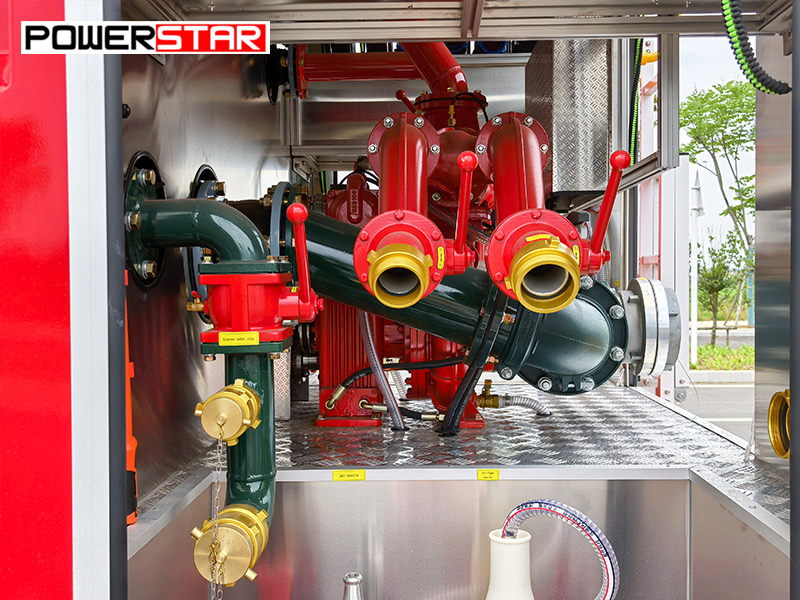

Una bomba contra incendios CB10/60 con un caudal nominal de 60 L/s a 1,0 MPa está instalada en la sala de bombas trasera. Esta bomba está diseñada para un rendimiento fiable, proporcionando una presión de agua constante para garantizar que las mangueras y monitores contra incendios puedan suministrar agua o espuma de manera eficaz a largas distancias para la supresión de incendios.

|
Modelo de bomba contra incendios |
Caudal |
Presión |
Presión máxima de trabajo |
Presión máxima admisible de entrada |
|
CB10/60 |
60 L/s |
1,0 MPa |
1,251 MPa |
0,4 MPa |

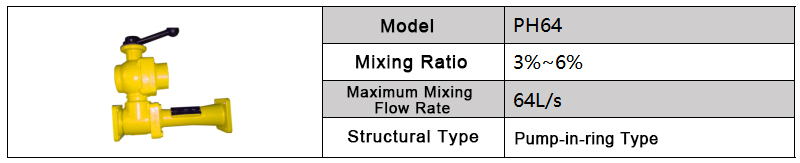

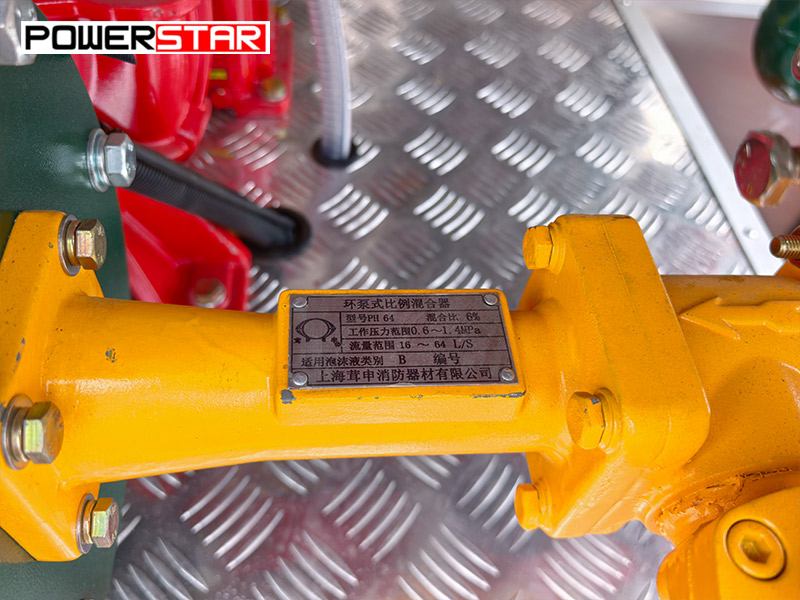

Proporcionador de espuma tipo bomba en anillo PH64, relación de mezcla ajustable del 3% al 6%, caudal máximo de mezcla de 64 L/s. Mezcla automáticamente el concentrado de espuma con agua para una supresión eficaz de incendios de clase B. Funcionamiento sencillo sin necesidad de alimentación externa.

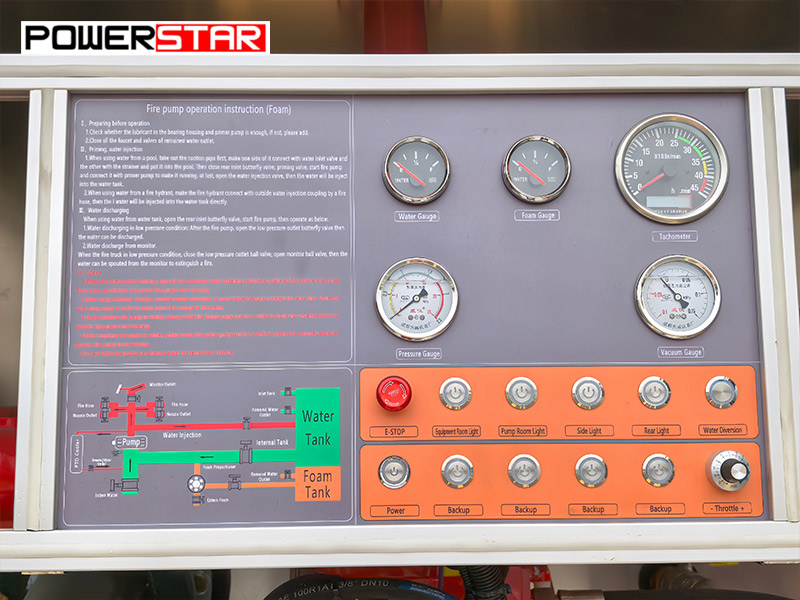

Incluye instrucciones de funcionamiento, diagrama de tuberías del tanque, manómetro, indicador de nivel de agua, indicador de nivel de espuma, parada de emergencia, control de la toma de fuerza, interruptor principal de alimentación, controles de la bomba, controles del monitor e iluminación del compartimento. Todos los controles están claramente marcados para un funcionamiento sencillo.

» Ⅴ.Sistema de monitor contra incendios :
El monitor contra incendios PL8/48 está montado en el techo de la cabina. Proporciona un caudal de 48 L/s con un alcance de agua de ≥70 m y un alcance de espuma de ≥65 m. El monitor admite patrones de chorro directo y pulverización para operaciones de extinción de incendios flexibles.

| Modelo de monitor contra incendios | Caudal | Alcance | Presión nominal | Rotación de inclinación | Rotación horizontal |
| PL8/48 | 48L/s | Agua≥70m Espuma ≥65 m | 0.8MPa | -35°~+70° |
0~360° |

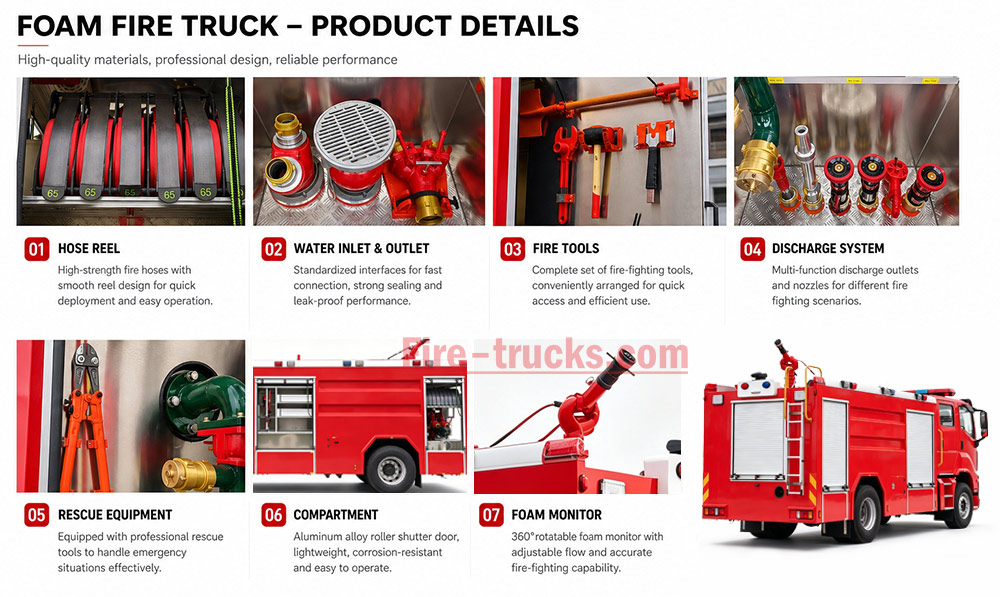

» Ⅵ.Equipo de extinción de incendios:

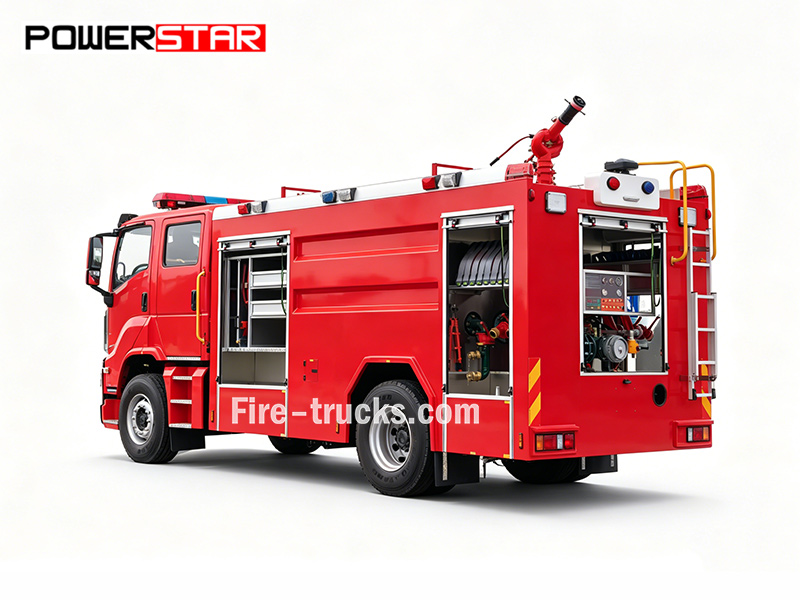

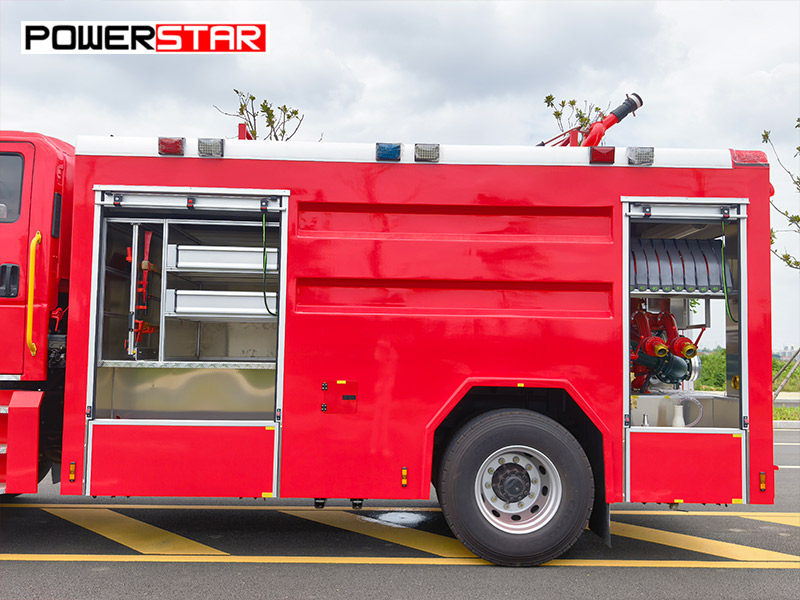

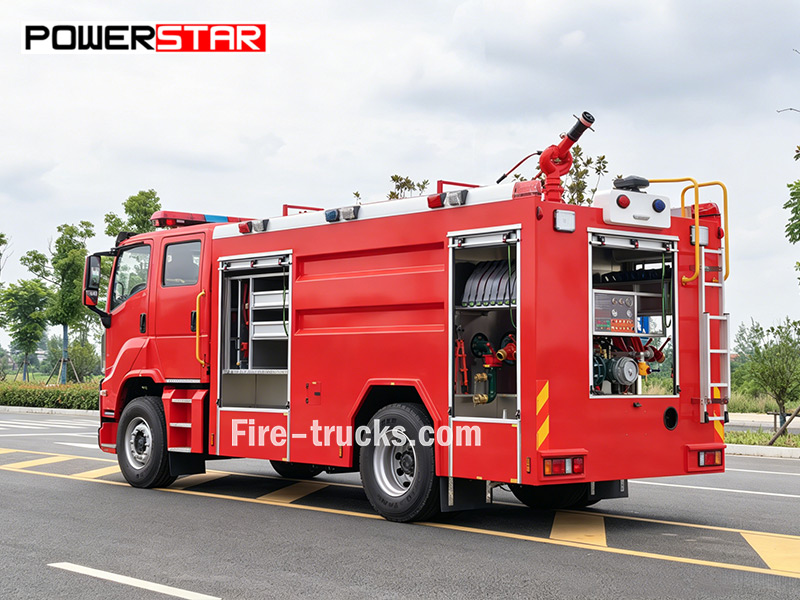

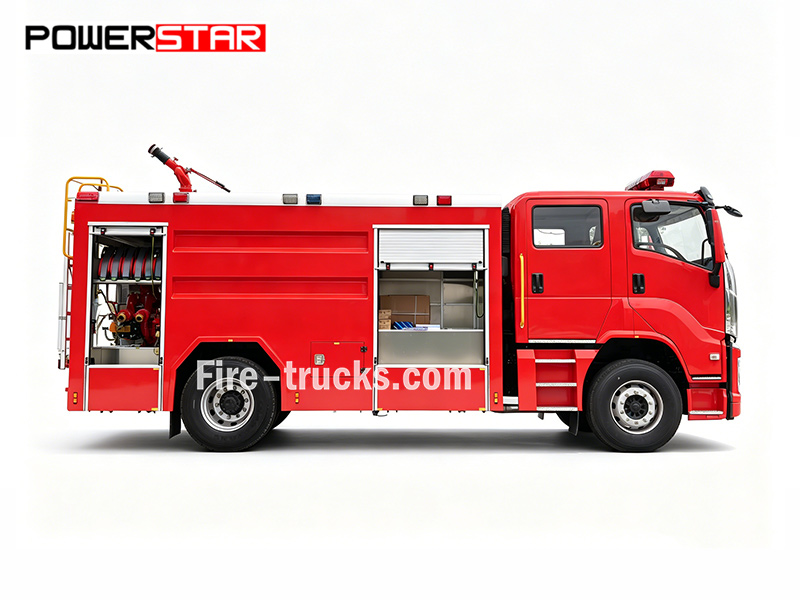

• Compartimento de equipos
Ubicados en ambos lados del vehículo, estos compartimentos están equipados con bastidores para equipos y bandejas de almacenamiento. Los bastidores mantienen las mangueras contra incendios, tubos de succión y pistolas de espuma organizados de forma ordenada. Las bandejas de almacenamiento permiten un acceso rápido a herramientas como llaves, hachas y palancas, mejorando la eficiencia del rescate.

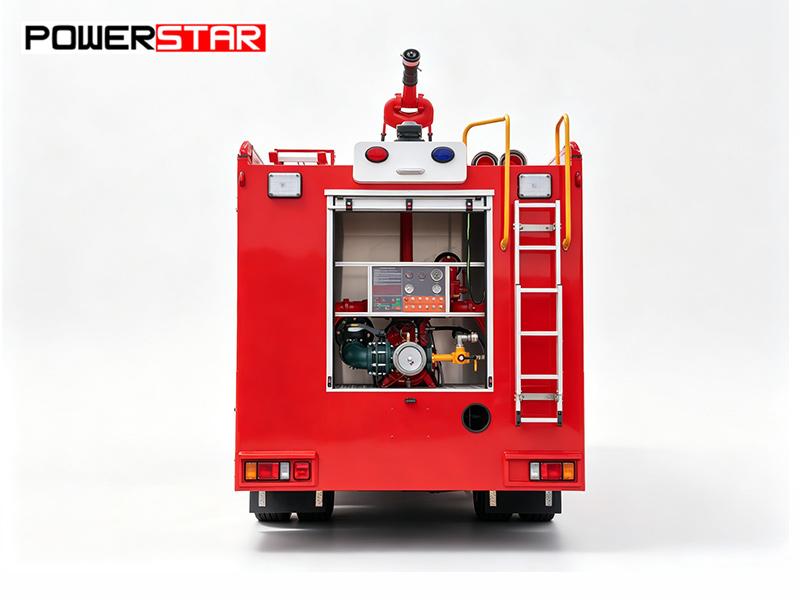

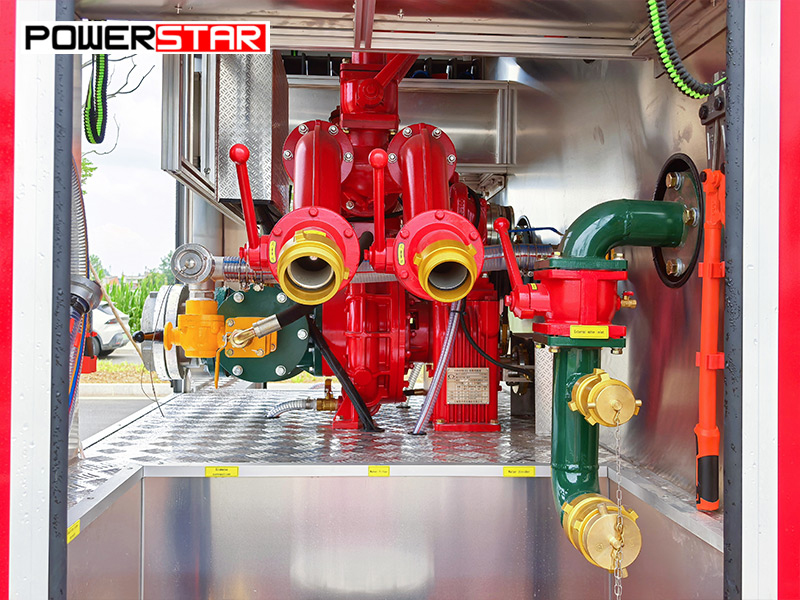

•Sala de bombas:Equipada con una bomba contra incendios CB10/60, panel de control, manómetro de presión, vacuómetro y sistema de iluminación. Los accesorios incluyen mangueras contra incendios, mangueras de succión, colectores, filtros, boquillas contra incendios, pistolas de espuma, llaves para mangueras de succión y reductores.

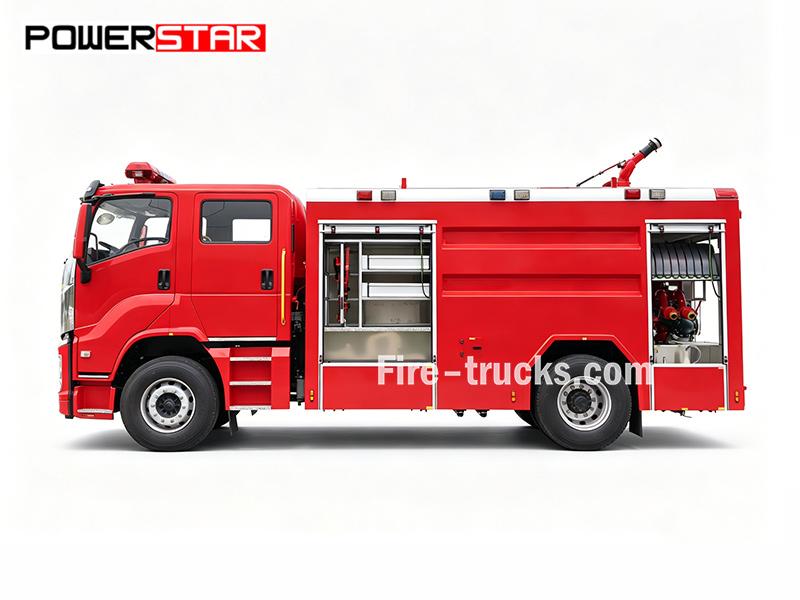

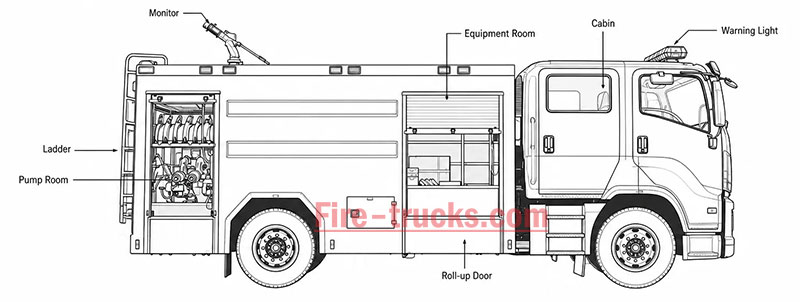

El camión de bomberos de emergencia ISUZU GIGA con bomba contra incendios cuenta con una bomba contra incendios CB10/60 montada en la parte trasera y un monitor PL8/48 montado en el techo de la cabina. El tanque de agua tiene una capacidad de 6.000 litros y el tanque de espuma tiene una capacidad de 2.000 litros, instalados sobre un resistente chasis ISUZU GIGA 4×2 equipado con un motor 6HK1-TCG61 de 240 HP. El equipamiento estándar incluye mangueras contra incendios, tubos de succión, acoplamientos, una pistola de espuma y un kit completo de herramientas. El equipo adicional incluye toma de fuerza tipo sándwich, sistema de tuberías, caja de equipos, caja de bombas, pedal abatible y sistema eléctrico. También está equipado con un proporcionador de espuma PH64 (relación de mezcla del 3%-6%, caudal máximo de 64 L/s) para la mezcla automática de espuma. Las especificaciones completas se indican a continuación:

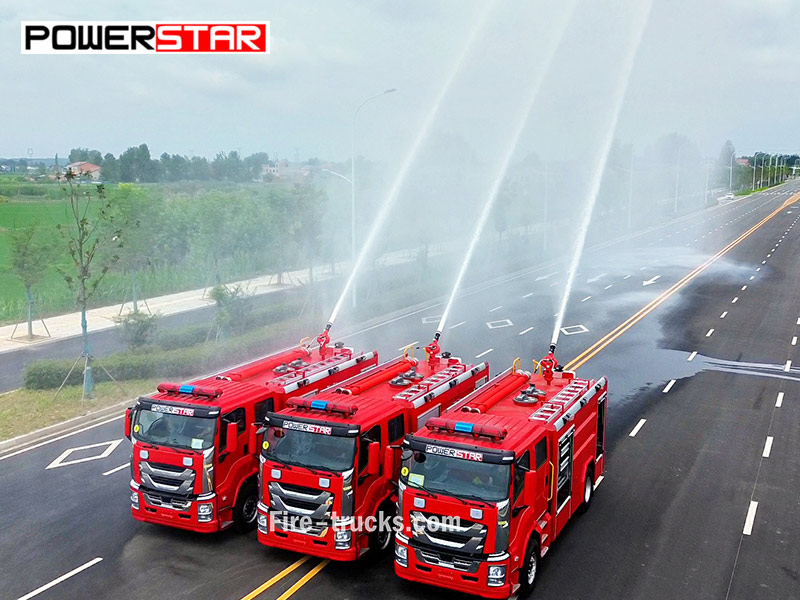

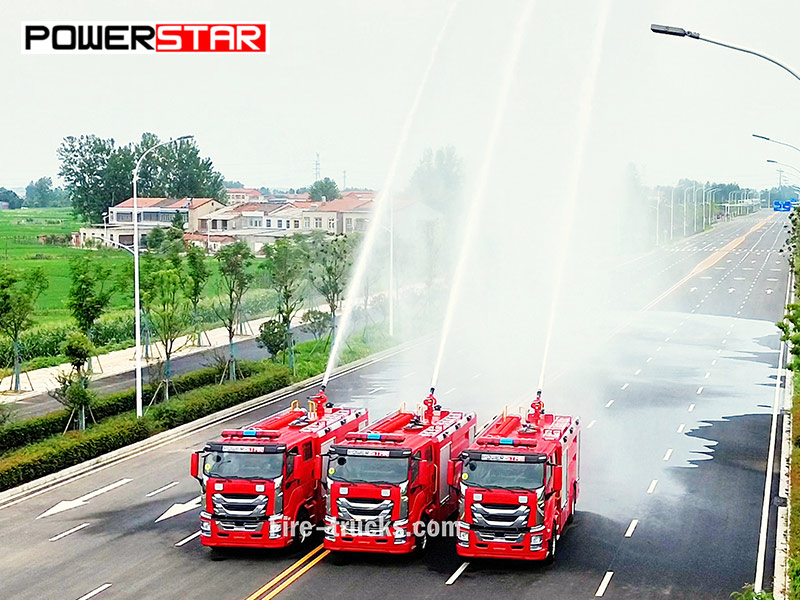

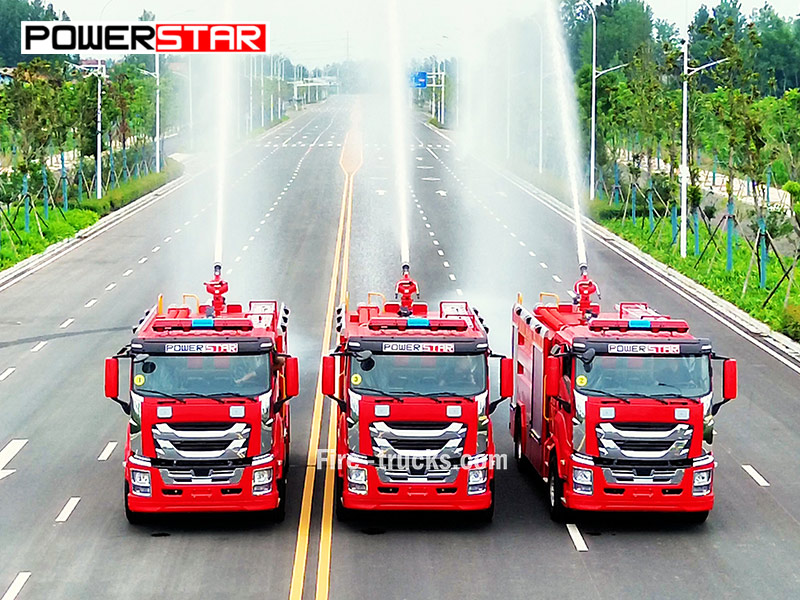

» Ⅶ.Prueba de caudal y presión de agua :

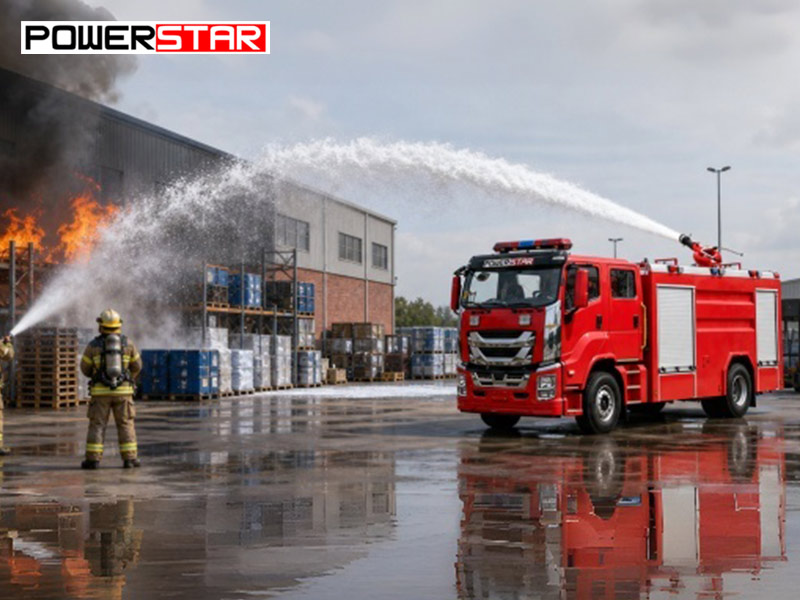

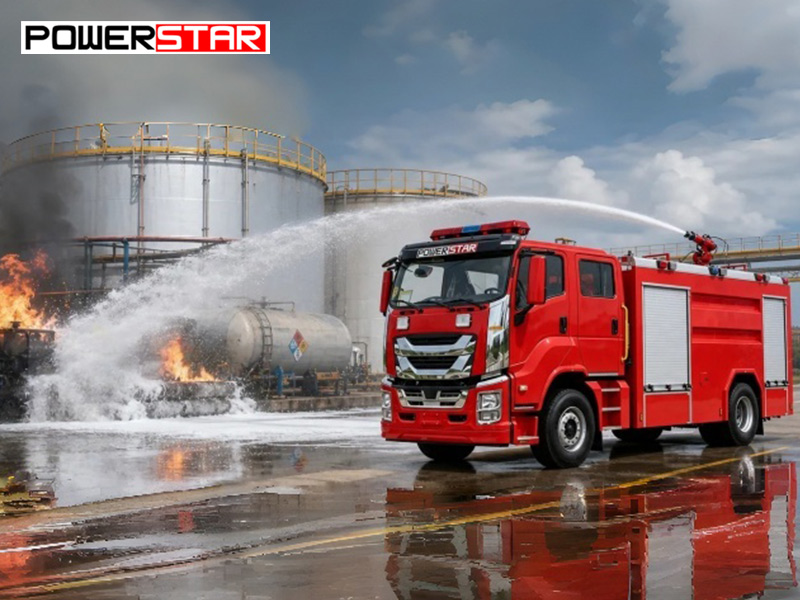

» Ⅷ.Escenarios de aplicación :
