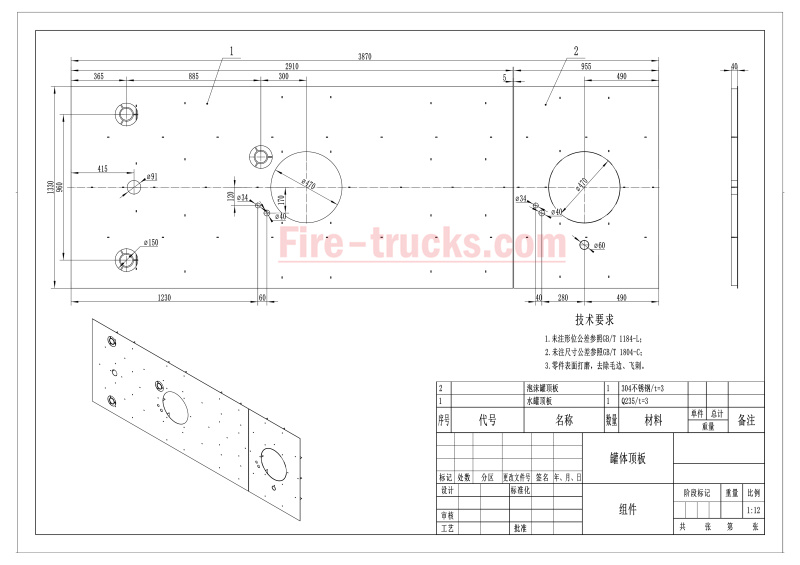

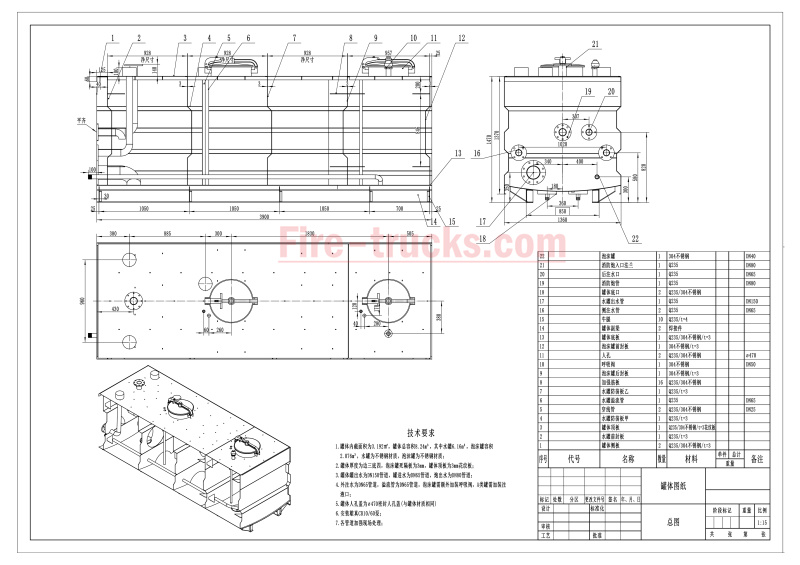

Dibujo técnico del camión de bomberos acuático Isuzu 5000L dominicano

El Camión de bomberos de rescate de emergencia HOWO Con grúa, este camión de bomberos multifuncional integra funciones de demolición, remolque, elevación e iluminación, diseñado específicamente para escenarios de desastres complejos. Su configuración básica incluye una grúa de pluma plegable de 5 toneladas, un cabrestante hidráulico de 3 toneladas, un reflector de 500 W y un grupo electrógeno, lo que le permite realizar tareas de elevación, remolque e iluminación. Es ideal para desastres naturales y accidentes de tráfico, y se utilizan para tareas de demolición, rescate y generación de energía. Su diseño modular permite ajustar rápidamente la disposición del equipo para adaptarse a las diferentes necesidades de rescate. ⇒ Descargar dibujo en PDF : Dibujo técnico del camión grúa de rescate contra incendios HOWO Dibujo técnico de la vista frontal izquierda del camión grúa montado en la lucha contra incendios de rescate HOWO Grúa de rescate de emergencia HOWO, vehículo contra incendios Especificación principal Cabina CABINA DOBLE, SE ADMITEN 6 PERSONAS Grúa Modelo SQ5ZK2 Capacidad de levantamiento 5000 kilos Cantidad de brazos 3 Cabrestante Cantidad 1 Capacidad 3000 kilos Luz de búsqueda Ángulo de rotación 360 ° Altura de trabajo 5 m, elevación automática Bublé 500w*4 piezas Velocidad máxima del viento

Ghana HOWO camión de bomberos de polvo seco , también llamado vehículo de extinción de incendios con polvo químico seco Howo o Howo Camión de bomberos de rescate con pólvora Chasis Howo Los camiones de bomberos de polvo seco son vehículos especializados diseñados para extinguir incendios de líquidos inflamables, gases combustibles, equipos eléctricos y materiales sólidos en general. Son especialmente eficaces contra incendios de grandes tuberías de productos químicos y son equipo estándar en las empresas petroquímicas. ⇒ Características principales Capacidad Modelo de motor Agua Polvo seco Espuma Bomba contra incendios Monitor de incendios 12.000 litros MC11.46 / 460 CV 6.000 litros 2.000 litros 4.000 litros Bomba contra incendios CB10/80 PL8/64 Descargar dibujo en PDF : Dibujo técnico del camión de bomberos de polvo seco HOWO de Ghana Su equipo principal consta de un tanque de polvo seco y un dispositivo de pulverización. El nitrógeno a alta presión impulsa el agente extintor de polvo seco, utilizando los principios de inhibición química y cobertura física para extinguir rápidamente el incendio. Algunos modelos también incorporan un sistema combinado de espuma y polvo seco, lo que les permite afrontar incendios más complejos. El sistema de seguridad contra incendios de Ghana está mejorando gradualmente, con el Servicio Nacional de Bomberos de Ghana (GNFS) como eje central, responsable de la prevención, extinción y rescate de incendios en todo el país. La normativa contra incendios de Ghana se basa en la *Ley del Servicio de Bomberos de Ghana*, complementada con documentos como la *Política Nacional contra Incendios*, que constituye el marco legal. Agua con espuma Vehículo de extinción de incendios con polvo seco dibujo técnico Dibujo técnico de camiones de bomberos de espuma, agua y polvo seco de China Dibujo de camión de bomberos de espuma y polvo seco Fábrica de camiones de bomberos de espuma, agua y polvo seco de Ghana En cuanto a las instalaciones de extinción de incendios, Ghana cuenta con un número limitado de estaciones de bomberos, concentradas principalmente en grandes ciudades como Accra y Kumasi, con una cobertura insuficiente en las zonas rurales. El equipo de extinción de incendios consiste principalmente en equipos básicos, como camiones de bomberos, bombas y extintores, pero aún faltan equipos avanzados, como camiones con escalera aérea y cámaras termográficas. Los bomberos requieren formación profesional, pero hay escasez de personal y se enfrentan a desafíos como duras condiciones laborales y bajos salarios. Dibujo del camión de bomberos de espuma y polvo seco HOWO Dibujo de vehículo contra incendios con pólvora seca Dibujo de un camión de bomberos de nitrógeno de fábrica CÓMO Camión de bomberos de polvo seco/nitrógeno dibujo Los riesgos de incendio son frecuentes en Ghana, siendo las fallas eléctricas, las fugas de gas y la negligencia humana las principales causas. Para concienciar a la población, el gobierno ghanés promueve l...

El Servicio Federal de Bomberos de Nigeria confía en los camiones de bomberos de espuma Isuzu de Powerstar. Estos camiones de espuma Isuzu, con capacidad de 5000 L de agua y 1000 L de espuma, incorporan un motor diésel ISUZU 6HK1-TC, una caja de cambios MLD de 6 velocidades, una bomba contra incendios CB10/60 de 60 L/S y un potente sistema de control de incendios. Nigeria es el país más poblado de África, con aproximadamente 227 millones de habitantes. El inglés es el idioma oficial y Abuya es su capital. El país es rico en recursos petroleros y es el mayor productor de petróleo de África, pero su economía está muy diversificada y depende en gran medida de la importación de alimentos. ⇒ Características principales Capacidad Modelo de motor Agua Espuma Bomba contra incendios Monitor de incendios 6.000 litros 6HK1 / 240 CV 5.000 litros 1.000 litros Bomba contra incendios CB10/60 PL8/48 ⇒ Descargar dibujo en PDF : Dibujo técnico del camión de bomberos de cabina simple de la Federación de Nigeria Isuzu Dibujo técnico del camión Isuzu del Servicio Federal de Bomberos de Nigeria Nigeria cuenta con más de 250 grupos étnicos, siendo el islam y el cristianismo las principales religiones. Lagos, la ciudad más grande, es el centro económico y posee un importante puerto en África Occidental. El país tiene un clima cálido, gracias a la abundante agua del río Níger, pero su situación de seguridad es compleja, con grupos extremistas activos en el noreste. Nigeria tiene una cultura diversa y un gran potencial turístico, pero se debe prestar atención a los problemas de seguridad en algunas zonas. Dibujo técnico del vehículo de rescate Isuzu del Departamento de Bomberos de Nigeria 6000L ⇒ Descripción del Producto Modelo: PST5180GXF Camión de bomberos de agua y espuma 2. Dimensiones: Aprox. 8640 x 2500 x 3560 mm 3. Peso con carga completa: Aprox. 18000 kg 4. Número de tripulantes: 6 (incluye conductor) 5. Velocidad máxima: 95 km/h 6. Compartimento: Material de aluminio completo y nunca se oxida. 7. Capacidad: 5000L de agua y 1000L de espuma. 8. Caudal de la bomba contra incendios: 60 l/s a 10 bar 9. Caudal del monitor de techo: 48L/s 10. Pintura: Color Rojo u Otros ¿Quién es el Servicio Federal de Bomberos de Nigeria? Más de 119 años de experiencia El Servicio de Bomberos de Nigeria se estableció en 1901 como una rama de la Brigada de Bomberos de la Policía de Lagos. En abril de 1963, una ley del Parlamento estableció el Servicio Federal de Bomberos. Formación y educación Ofrecemos formación de desarrollo profesional para el personal de los servicios de bomberos y rescate del país. Esto se ajusta a la Declaración de Misión del servicio, que consiste en formar bomberos competentes en la prevención y mitigación de incendios y otras emergencias. La Academia Nacional de Bomberos (NFA), en colaboración con la Academia de Defensa de Nigeria (NDA), ofrece estudios de posgrado en diversas disciplinas de seguridad. Esto tiene como objetivo dotar al personal de las habilidad...

Hoy celebramos la reciente adquisición por parte del Servicio Nacional de Bomberos de Chile de camiones de rescate Powerstar de 12.000 litros (chasis Isuzu). Este modelo está diseñado específicamente para la asistencia en desastres a gran escala. Los camiones Powerstar se dedican a equipos contra incendios desde hace unos 15 años. Chile es el país más largo y estrecho de Sudamérica, con una extensión de 4.300 kilómetros de norte a sur. Su geografía abarca desde el desierto de Atacama, al norte, hasta los glaciares patagónicos, al sur, lo que le confiere un clima diverso. Como mayor productor mundial de cobre y proveedor de litio, es rico en recursos minerales y su economía se basa en la minería y la agricultura (como la producción de cerezas y el vino). Su cultura fusiona tradiciones españolas e indígenas, con los moáis de la Isla de Pascua y la danza kueka como símbolos únicos. La capital, Santiago, combina elementos modernos e históricos, mientras que los cielos estrellados del desierto de Atacama y los glaciares del Parque Nacional Torres del Paine son maravillas naturales. ⇒ Características principales Capacidad Modelo de motor Agua Espuma Bomba contra incendios Monitor de incendios 12.000 litros 6WG1 / 520 CV 6.000 litros 6.000 litros Bomba contra incendios CB10/140 PL8/64 ⇒ Descargar dibujo en PDF : Dibujo de diseño del motor de bomberos de rescate Isuzu de 12.000 litros de Chile Dibujo de diseño de motor de bomberos de rescate Isuzu CB10/140 Chile nuevo de 2026, 12 000 L Dibujo técnico del pedal del camión de bomberos de la Federación de Nigeria Dibujo técnico de conexión de tanque Isuzu para la licitación de bomberos federales de Nigeria Dibujo del tanque de espuma del camión de bomberos de Lagos, Nigeria Dibujo del fondo del tanque de espuma del camión de bomberos de Lagos, Nigeria Este modelo mejorará la capacidad de Chile para responder a desastres como terremotos e incendios forestales, y es particularmente adecuado para su terreno largo y estrecho y su entorno volcánico. Chile CB10/140 Bomba contra incendios Motor de espuma contra incendios modelo Isuzu para exportación Chile CB10/140 Bomba contra incendios Motor de espuma contra incendios modelo GIGA para exportación ⇒ Descripción del Producto 1. Modelo: PST5250GXF Camión de bomberos de agua y espuma 2. Dimensiones: Aprox. 10040 x 2600 x 3560 mm 3. Peso con carga completa: Aprox. 25000 kg 4. Número de tripulantes: 6 (incluye conductor) 5. Velocidad máxima: 95 km/h 6. Compartimento: Material de aluminio completo y nunca se oxida. 7. Capacidad: 6000L de agua y 6000L de espuma. 8. Caudal de la bomba contra incendios: 140 l/s a 10 bar 9. Caudal del monitor de techo: 64L/s 10. Pintura: Color Rojo u Otros Vista frontal derecha Chile Camión cisterna de agua para bomberos Isuzu Vista lateral derecha del camión de bomberos de espuma de Chile Vista trasera derecha del vehículo de rescate de bomberos de Chile Vista trasera izquierda del camión cisterna de bomberos de Chile Isuzu Chasis: Chasis...

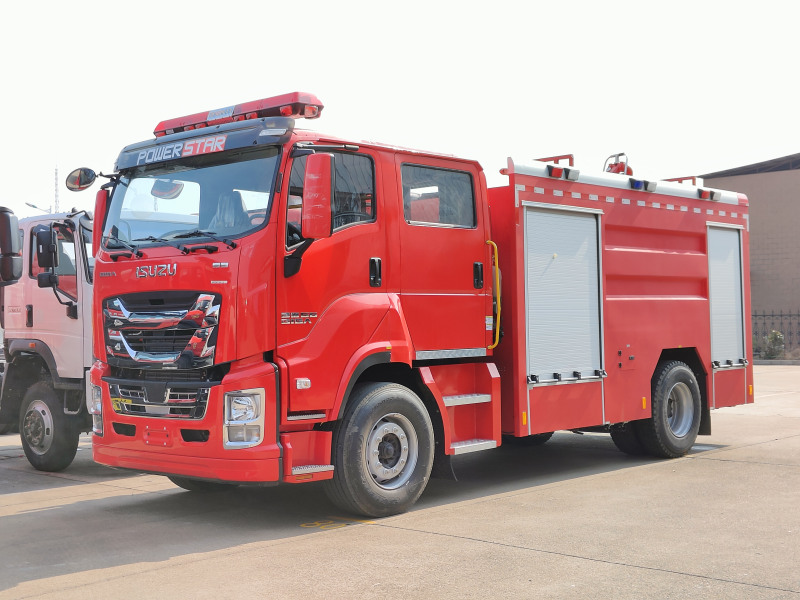

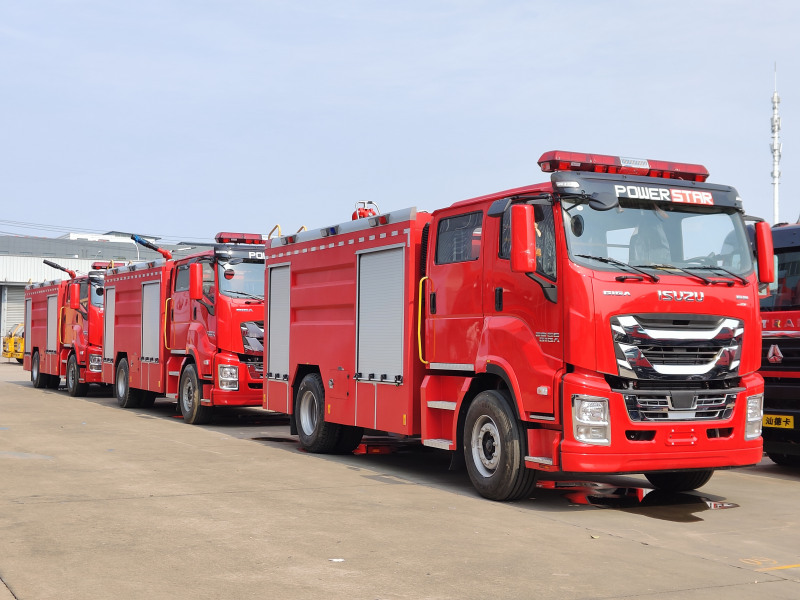

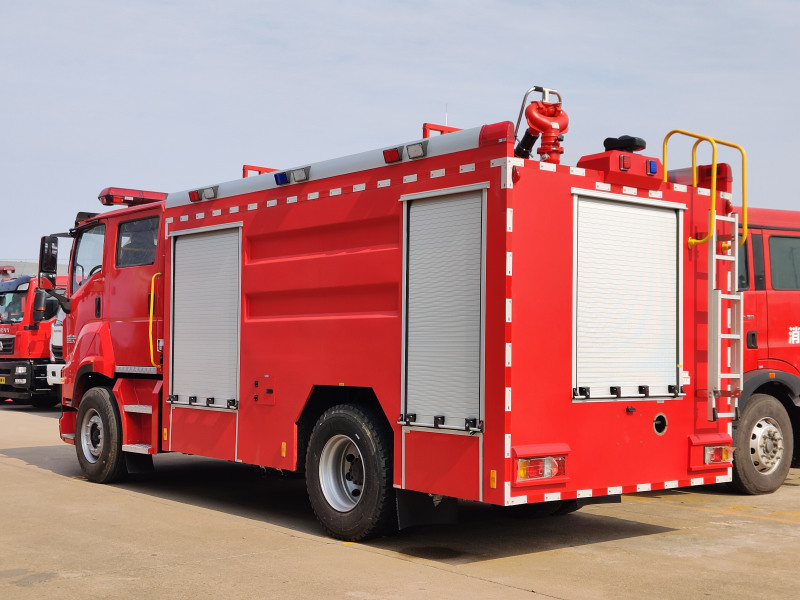

Marca Powerstar Dominicana Camión de bomberos Giga Dibujo técnico, también conocido como dibujo de camión de bomberos dominicano o dibujo de diseño para el vehículo de bomberos Isuzu gigante dominicano. Powerstar Trucks ofrece una gama completa de camiones de bomberos, incluyendo... Camión de bomberos Isuzu , Camión de bomberos Howo y Camiones de bomberos de espuma . La República Dominicana atrae a turistas internacionales con sus magníficos paisajes naturales y su rico patrimonio cultural, pero también se enfrenta a riesgos potenciales como incendios y desastres naturales. Los equipos de bomberos y rescate, como guardianes de la seguridad nacional, desempeñan un papel vital en la sociedad dominicana. ⇒ Características principales Capacidad Modelo de motor Agua Espuma Bomba contra incendios Monitor de incendios 5.000 litros 6UZ1 / 380 CV 4.000 litros 1.000 litros Bomba contra incendios CB10/60 PL8/48 ⇒ Características principales : D Dibujo técnico del camión de bomberos acuático Isuzu 5000L estadounidense Dibujo técnico del nuevo modelo 2026 del motor de bomberos Giga Dominicano Dibujo de diseño de camión cisterna de bomberos Isuzu dominicano Dibujo de diseño del techo del camión cisterna del camión de bomberos Isuzu dominicano Dibujo de diseño del fondo del tanque cisterna del camión de bomberos Isuzu dominicano 4 unidades de camión de bomberos Isuzu Giga Dominicano listo para entrega al puerto ⇒ Descripción del Producto 1. Modelo: PST5180GXF Camión de bomberos de agua y espuma 2. Dimensiones: Aprox. 7770 x 2500 x 3560 mm 3. Peso con carga completa: Aprox. 18000 kg 4. Número de tripulantes: 6 (incluye conductor) 5. Velocidad máxima: 95 km/h 6. Compartimento: Material de aluminio completo y nunca se oxida. 7. Capacidad: 4000L de agua y 1000L de espuma. 8. Caudal de la bomba contra incendios: 60 l/s a 10 bar 9. Caudal del monitor de techo: 48L/s 10. Pintura: Color Rojo u Otros Vista frontal izquierda de los camiones de bomberos de rescate de emergencia ISUZU GIGA Vista trasera izquierda del camión de bomberos de rescate de la serie ISUZU GIGA El sistema de bomberos y rescate de la República Dominicana está compuesto por bomberos profesionales y voluntarios que reciben una rigurosa capacitación y están capacitados para responder a diversas emergencias. Desde incendios urbanos hasta socorro ante desastres naturales, desde accidentes de tránsito hasta emergencias médicas, siempre están en primera línea, protegiendo la vida y los bienes de las personas.

Dibujo de ingeniería de camión de rescate del departamento de bomberos También llamado dibujo del camión de bomberos pesado Isuzu. Hoy en día, a medida que el proceso de urbanización continúa acelerándose, el aumento de edificios de gran altura, espacios subterráneos e instalaciones industriales complejas ha aumentado las exigencias para la extinción de incendios y el rescate. Los camiones de bomberos tradicionales a menudo parecen incapaces de afrontar estas situaciones complejas. Por lo tanto, diseñar un... camión de bomberos de servicio pesado La capacidad de afrontar los desafíos futuros se ha convertido en una dirección importante para el desarrollo de la tecnología contra incendios. Con base en los antecedentes técnicos de 2025, este artículo explorará los planos de diseño de un innovador camión de bomberos de servicio pesado y analizará sus características únicas. 1. Concepto de diseño: combinación de inteligencia y modularidad El camión de bomberos pesado del futuro no es solo una máquina de extinción de incendios, sino también una plataforma de rescate móvil que integra inteligencia, modularidad y multifuncionalidad. El concepto central del diseño es "percepción inteligente, respuesta rápida y adaptación a múltiples escenarios". Gracias a la inteligencia artificial, el internet de las cosas y el diseño modular, este camión de bomberos puede cambiar rápidamente de función en diferentes escenarios para maximizar la eficiencia del rescate. 2. Diseño de apariencia: materiales aerodinámicos y de alta resistencia. En cuanto a su apariencia, este camión de bomberos de alta resistencia presenta un diseño aerodinámico que no solo reduce la resistencia al viento, sino que también mejora su rendimiento aerodinámico. La carrocería está fabricada con una aleación de alta resistencia, lo que le permite mantener la estabilidad estructural en entornos extremos, como altas temperaturas y explosiones. El techo está equipado con una plataforma retráctil para el lanzamiento de drones, que permite el rápido despliegue de drones para la detección de incendios en sus primeras etapas. 3. Sistema de potencia: potencia híbrida y adaptación todoterreno El sistema de propulsión adopta un diseño híbrido que combina las ventajas de los motores diésel y eléctricos. El motor diésel proporciona una gran potencia, mientras que el motor eléctrico logra cero emisiones a bajas velocidades y en entornos urbanos. Además, el vehículo está equipado con un sistema de adaptación todoterreno, que incluye suspensión ajustable y tracción a orugas, lo que le permite desplazarse con libertad en terrenos complejos como montañas y pantanos. 4. Equipos inteligentes: análisis de incendios con IA y extinción automática de incendios. El vehículo está equipado con un sistema de análisis de incendios basado en inteligencia artificial, que recopila datos del incendio en tiempo real mediante sensores y cámaras, analiza la tendencia de propagación del fuego y genera automáticamente el plan de ex...

Los planos de diseño técnico del buque de 38 metros camión de bomberos aéreo Abarca diversos componentes clave, como la estructura del vehículo, el sistema hidráulico, el sistema eléctrico, el sistema de propulsión y el diseño de seguridad, lo que garantiza su funcionamiento eficiente, flexible y seguro en incendios complejos. Gracias a la continua innovación y optimización tecnológica, el camión de bomberos de 38 metros con propulsión a chorro desempeñará un papel cada vez más importante en las futuras labores de extinción de incendios y rescate. El camión de bomberos aéreo Isuzu Giga de 38 metros es un equipo contra incendios especialmente utilizado para rescates en edificios de gran altura, espacios amplios, industrias petroquímicas, etc. Adopta el chasis de camión con cabina Isuzu GIGA 6x4 u 8x4, caja de cambios FAST de 12 cambios, especial para aplicaciones de extinción de incendios. Su función principal es elevar el cañón de fuego o dispositivo de chorro a una altura de 38 metros mediante la elevación de la pluma para lograr operaciones de extinción de incendios precisas y de larga distancia. Este modelo se compone principalmente de una estructura de brazo telescópico plegable, un cañón de fuego eléctrico de control remoto, un cuerpo de tanque y un chasis de segunda clase. La pluma suele ser un diseño telescópico de varias secciones (como un brazo de dos secciones, un brazo de tres secciones o un brazo de cuatro secciones) y un cañón de fuego electrónico de control remoto se instala en el extremo del brazo. Los bomberos pueden ajustar flexiblemente el ángulo de pulverización a gran altitud mediante un dispositivo de control remoto eléctrico para realizar operaciones de extinción de incendios como pulverización, pulverización de agua o pulverización de espuma. El movimiento telescópico de su pluma se sincroniza mediante un cilindro hidráulico, una cadena y una rueda guía. La manguera contra incendios está fijada a un lado del brazo telescópico y se extiende y eleva con la pluma. El operador puede controlar el movimiento telescópico y la rotación de la pluma mediante la palanca de control eléctrica en la plataforma giratoria para garantizar la flexibilidad y eficiencia de la operación de extinción de incendios. Además, el camión de bomberos a reacción de 38 metros de altura también tiene la capacidad de operar en un amplio radio de acción, logrando operaciones coordinadas tridimensionales y una extinción de incendios con precisión ultra cercana. Es adecuado para escenarios de incendios complejos, como edificios de gran altura, espacios de gran tamaño y plantas petroquímicas. A continuación se presenta un análisis detallado de sus dibujos de diseño técnico. 1. Diseño de la estructura del vehículo El diseño de la estructura del vehículo es la base del camión de bomberos de 38 metros de altura, que incluye principalmente el chasis, el brazo de elevación, la plataforma giratoria y la cabina. El chasis está fabricado en acero de alta resistencia p...

Dibujo de diseño técnico 2D de Camión de bomberos con espuma de agua Isuzu Giga Es fundamental para el correcto funcionamiento del vehículo. Su diseño debe considerar integralmente diversos aspectos, como la estructura, el sistema, los materiales y el proceso. Gracias a su diseño y fabricación científicos, el camión de bomberos con tanque de agua y espuma puede desempeñar un papel fundamental en el rescate de incendios y proteger la vida y la propiedad de las personas. El camión de bomberos con espuma de agua Isuzu Giga es un vehículo especial que integra las funciones de un camión cisterna de agua y camión de bomberos de espuma Se utiliza ampliamente en situaciones de emergencia, como la extinción de incendios y el tratamiento de fugas químicas. A continuación, se presenta un análisis detallado del diseño técnico del camión de bomberos con tanque de agua y espuma. Motor y rendimiento Equipado con un motor diésel turboalimentado Isuzu 4HK1-TCG de 5,2 L, que genera 205 CV a 2500 rpm y 506 Nm de par. Cumple con la normativa de emisiones Euro 5, lo que garantiza un consumo eficiente de combustible y un bajo impacto ambiental. Diseño del chasis Construido sobre un chasis reforzado Isuzu Giga 4X FTR, con un peso bruto vehicular (GVWR) de 15 000 kg. El chasis rígido soporta operaciones de extinción de incendios de alta resistencia con una distancia entre ejes de 4800 mm que garantiza estabilidad. Sistema de extinción de incendios Sistema integrado de doble agente para agua y espuma, capaz de descargar 3000 L/min de agua y 1500 L/min de espuma. Funciona mediante un monitor frontal con un alcance de 60 metros. Capacidades de los tanques Incluye un tanque de agua de acero inoxidable de 6000 litros y un tanque de concentrado de espuma de 1000 litros. Ambos tanques cuentan con revestimientos resistentes a la corrosión y puertos de llenado rápido. Especificaciones de la bomba Alimentado por una bomba centrífuga con una presión máxima de 10 bar. Admite descarga simultánea de agua y espuma o funcionamiento independiente mediante controles ergonómicos de válvulas. 1. Diseño de la estructura completa del vehículo El diseño integral del camión de bomberos de agua y espuma Isuzu Giga incluye chasis, carrocería, tanque de agua, tanque de espuma, sala de bombas y plataforma de operación. El chasis suele ser de camión pesado para garantizar la capacidad de carga y la estabilidad del vehículo. La carrocería está fabricada en acero de alta resistencia con buena resistencia al impacto y al fuego. El tanque de agua y el tanque de espuma se utilizan para almacenar agua y agente extintor de espuma, respectivamente. 2. Diseño del sistema de agua El sistema de agua es el componente principal del camión de bomberos de espuma de agua Isuzu Giga, e incluye una bomba de agua, tuberías, boquillas y un sistema de control. La bomba de agua utiliza una bomba centrífuga de alta presión que proporciona una presión y un caudal de agua estables. La tubería de agua está hecha de caucho o...
