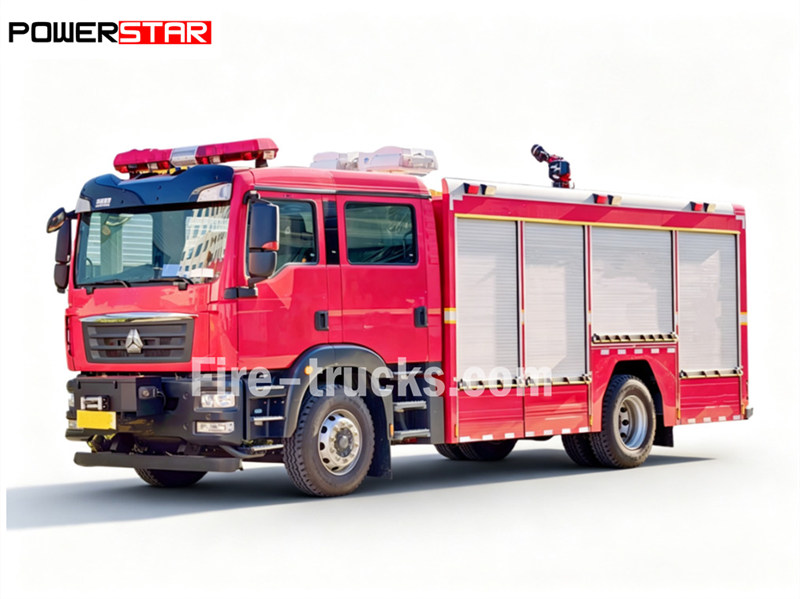

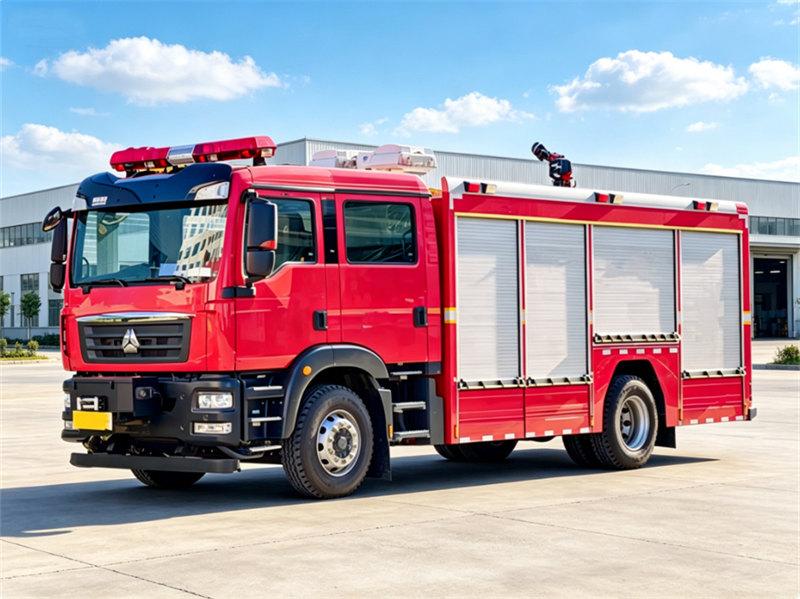

Construido sobre el H premiumOWOchasis C5H, el camión de bomberos pesado CAFS 4x2 ofrece una potencia robusta junto con un rendimiento de emisiones ecológico, garantizando un funcionamiento fiable en diversos terrenos difíciles y complejos.Equipado con una bomba de agua integrada, un sistema de dosificación de espuma y un sistema de compresión de aire, este vehículo adopta tecnología de pulverización de espuma con aire comprimido para una extinción de incendios eficiente y rápida. También cuenta con un sistema independiente de generación de energía y un sistema completo de iluminación de emergencia, ofreciendo una iluminación omnidireccional desde múltiples ángulos para despejar rápidamente las vías de rescate en situaciones de incendio.

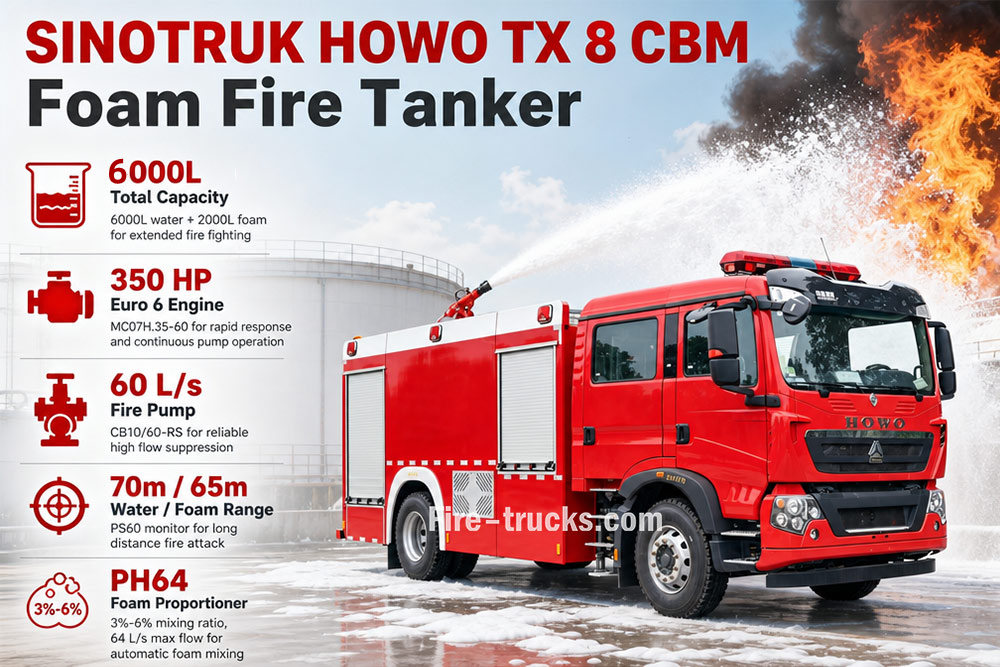

Chasis de camión:
HOWO TX 4×2Capacidad de trabajo:
4000L water + 2000L foam (6000L total)Potencia del motor:
350 HP (257 kW) / MC07H.35-60Bomba de incendios:
CB10/60-RSCaudal de la bomba:
60 L/sPresión de trabajo:
1.0 MPaMonitor de incendios:
PS60Caudal del monitor:
60 L/sRango del monitor:
Water ≥70 m , Foam ≥65 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowConstruido sobre el chasis premium HOWO C5H, el camión de bomberos pesado CAFS 4x2 ofrece una potencia robusta junto con un rendimiento de emisiones ecológico, garantizando un funcionamiento fiable en diversos terrenos hostiles y complejos.Equipado con una bomba de agua integrada, un sistema de dosificación de espuma y un sistema de compresión de aire, este vehículo adopta tecnología de pulverización de espuma con aire comprimido para una extinción de incendios eficiente y rápida. También incorpora un sistema independiente de generación de energía y un sistema completo de iluminación de emergencia, ofreciendo iluminación omnidireccional desde múltiples ángulos para despejar rápidamente las vías de rescate en situaciones de incendio.
Con un panel de control personalizable en varios idiomas y configuraciones opcionales flexibles, el camión puede adaptarse completamente para cumplir con diversos requisitos operativos y de aplicación.

|
Capacidad de trabajo |
Modelo de motor |
Distancia entre ejes |
Superestructura |
|
4000L de agua + 2000L de espuma |
350 HP / MC07H.35-60 |
4700 mm |
★ Tanque de acero al carbono, capacidad de 6000L ★ Bomba contra incendios CB10/60-RS, caudal de 60 L/s a 1,0 MPa ★ Monitor de techo PS60, caudal de 60 L/s con alcance de agua ≥70 m, espuma ≥65 m ★ Proporcionador de espuma PH64, proporción de mezcla del 3%-6%, caudal máximo de 64 L/s |
» Ⅰ.Características principales:
1. Chasis del camión: Chasis de camión Sinotruk HOWO, modelo 4X2, 4x4
MC modelo con 350HP y Euro 2,3
2. Material del tanque: acero inoxidable de 4-6 mm de espesor para una vida útil prolongada
se pueden elegir acero al carbono, aleación de aluminio o material PP
3. Carrocería del cisterna: Personalizada para agente extintor de agua + espuma + polvo seco
4. Bomba contra incendios: Bomba contra incendios centrífuga CB10/40, caudal de 40L/s, distancia de trabajo superior a 55m
Opcional CB10/40, CB10/60 también disponible bomba contra incendios Darley
5. Diseño especial: Temperatura de trabajo especialmente diseñada de -41℃ a +48℃ día y noche, con altura de trabajo eficiente superior a 5000 m
Sistema de espuma CAFS y sistema de polvo seco opcionales equipados
Equipamiento completo de rescate y extinción de incendios para un trabajo conveniente, extinción de incendios y rescate de personas
» Ⅱ.Parámetros del producto:

|
HOWO 4x2 pesadoincendios espumacamión |
|||
|
General |
Marca del vehículo |
CS Trucks Group |
|
|
Marca del chasis |
HOWO |
||
|

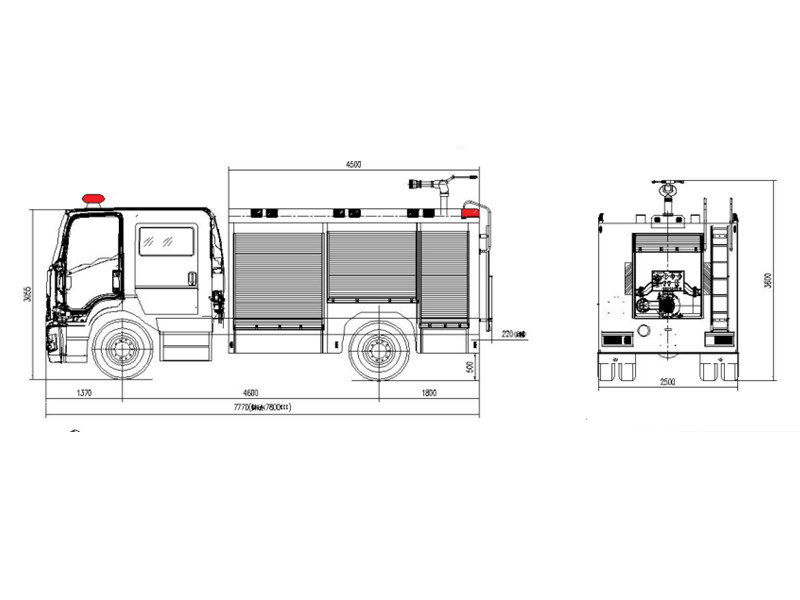

Dimensiones generales |
8300*2570*3350mm |
||
|
Peso bruto del vehículo/Peso en vacío |
22,000kg/11,820kg |
||
|
Cabina |
Capacidad de la cabina |
Se permiten 2+4 personas |
|
|
Aire acondicionado |
aire acondicionado |
||
|
Motor |
Tipo de combustible |
Diésel |
|
|
Marca del motor |
MC07H.35-60 |
||
|
Potencia |
350HP |
||
|
Cilindrada |
7.36L |
||
|
Norma de emisiones |
Euro 5 |
||
|
Chasis |
Tipo de tracción |
4X2,conducción a la izquierda |
|
|
Transmisión |
HW 10 velocidades hacia adelante, 2 hacia atrás |
||
|
Distancia entre ejes/N.º de ejes |
4600 mm |
||
|
Especificación de neumáticos |
295/80R22.5 |
||
|
Número de neumáticos |
6 neumáticos y 1 neumático de repuesto |
||
|
Velocidad máxima |
95km/h |
||
|
Pintura |
Pintura metálica |
||
|
Capacidad del tanque de agua |
4,000 Litrosrs |
||
|
Material del tanque |
acero al carbono |
||
|
Tanque de espuma Capacidad |
2.000 litros |
||
|
Bomba contra incendios |
Marca |
Marca TOP de China |
|
|
Modo de accionamiento |
PTO |
||
|
Método de cebado |
Automático |
||
|
Rango de presión |
1.6-2.5 MPa |
||
|
Caudal |
45L / s |
||
|
Altura de succión |
9m |
||
|
Cañón contra incendios |
Velocidad de flujo |
45L /s |
|
|
Alcance |
65 m |
||
|
Aparatos eléctricos de la superestructura |
Luz de advertencia y sirena |
La luz de advertencia y sirena de fila larga están montadas sobre la cabina. El controlador está instalado en la cabina del conductor. |
|
|
Luz estroboscópica |
Montada en ambos lados del compartimento |
||
|
Iluminación exterior |
Las luces LED están montadas en ambos lados del compartimento |
||
|
Iluminación del techo |
Las luces LED están montadas en el interior del techo |
||
|
Luz indicadora lateral |
La luz de advertencia amarilla en línea está montada en el lateral del compartimento y en los pedales |
||
|

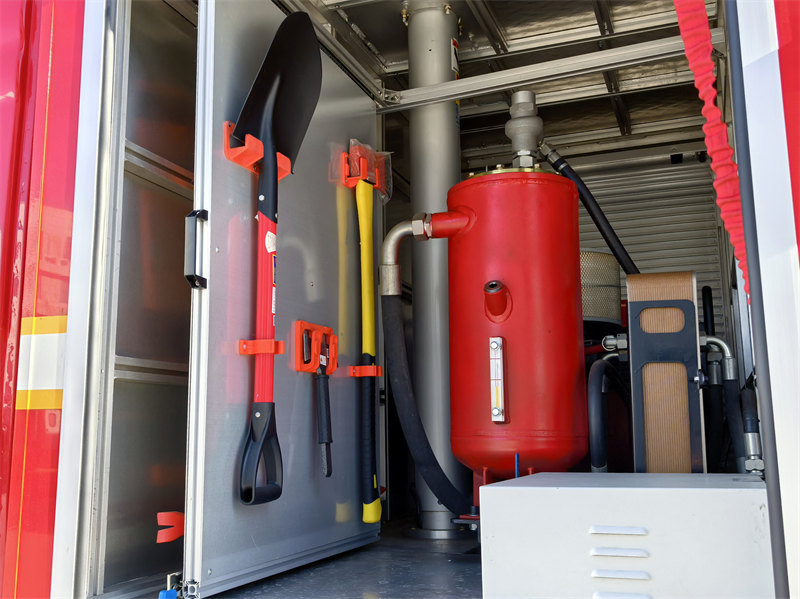

Todos los accesorios estándar. Un aparato moderno contra incendios típico lleva equipos para una amplia gama de tareas de extinción de incendios y rescate. Estos incluyen pala, pértigas, hachas y equipos de corte, barras Halligan... |
|||
|
Opcional |
** Se pueden equipar alarma de marcha atrás y cámara ** Acero al carbono estándar, acero inoxidable opcional ** Se puede elegir bomba contra incendios de EE. UU. o Alemania |
||


1. Chasis y tren motriz
♦ Motor y tren motriz El Howo C5H está equipado con un motor diésel MC07H.35-60 que ofrece una potencia máxima de 350 CV y un par de 1230 N·m.
♦ Equipado con neumáticos de servicio pesado 295/80R22.5, ofrece un radio mínimo de giro de ≤12 metros y una profundidad de vadeo de ≥800 mm, lo que lo hace adecuado para terrenos complejos y condiciones meteorológicas adversas.

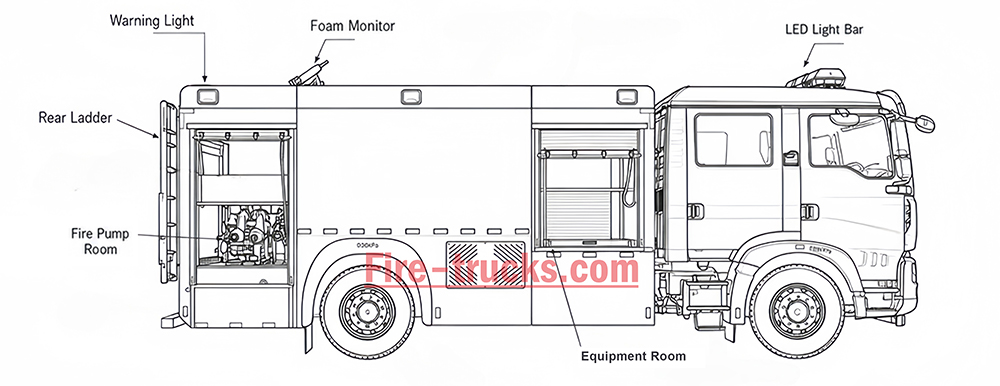

2. Diseño estructural

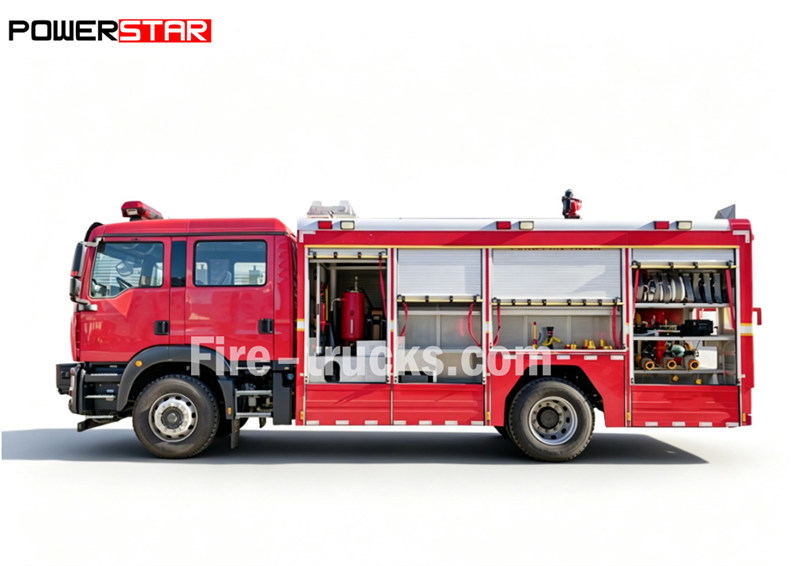

♦ El chasis adopta un bastidor de acero al carbono de alta resistencia, una estructura de caja antitorsión y un diseño de puerta enrollable exterior que facilita el acceso rápido a las herramientas de rescate.
♦ El interior está equipado con estanterías de almacenamiento de aleación de aluminio ajustables y remolques giratorios para optimizar el uso del espacio.
» Ⅳ.Sistema de espuma CAFS :

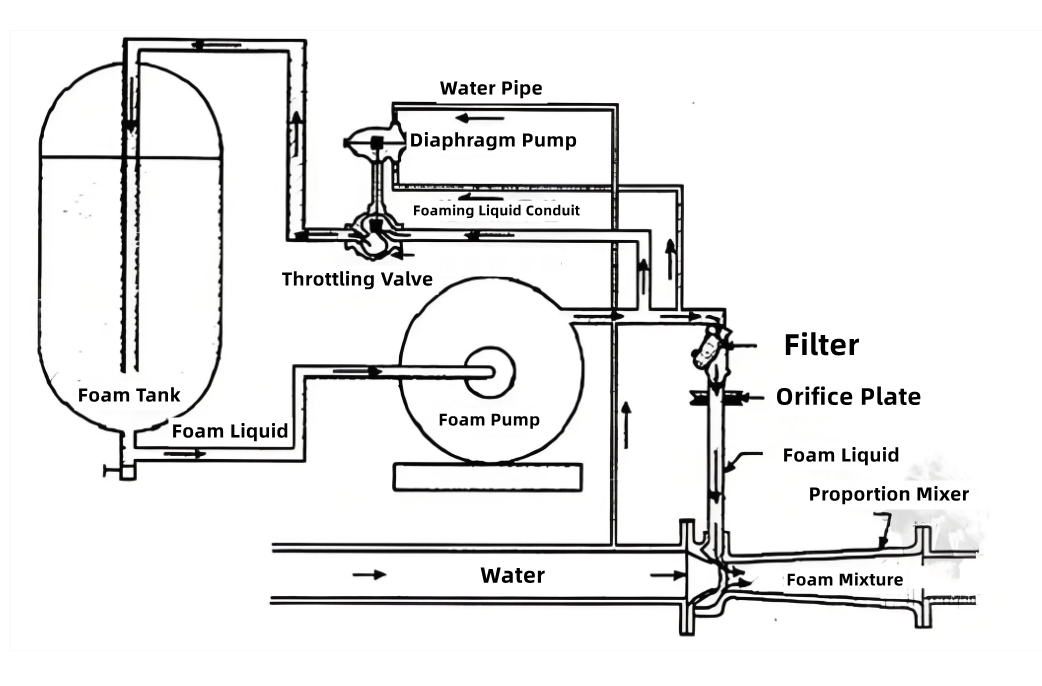

El proceso de extinción de incendios del CAFS (Sistema Combinado de Extinción de Incendios) se puede resumir en tres pasos clave, correspondientes a sus 3 sistemas principales:
✦Mezcla proporcional:
El tanque de agua del vehículo proporciona agua.
El tanque de espuma del vehículo proporciona concentrado de espuma.
Un dosificador electrónico o mecánico preciso mezcla exactamente el agua y el concentrado de espuma en una proporción preestablecida (normalmente del 0,1% al 6%) para formar una "solución de espuma".

✦Inyección de aire:

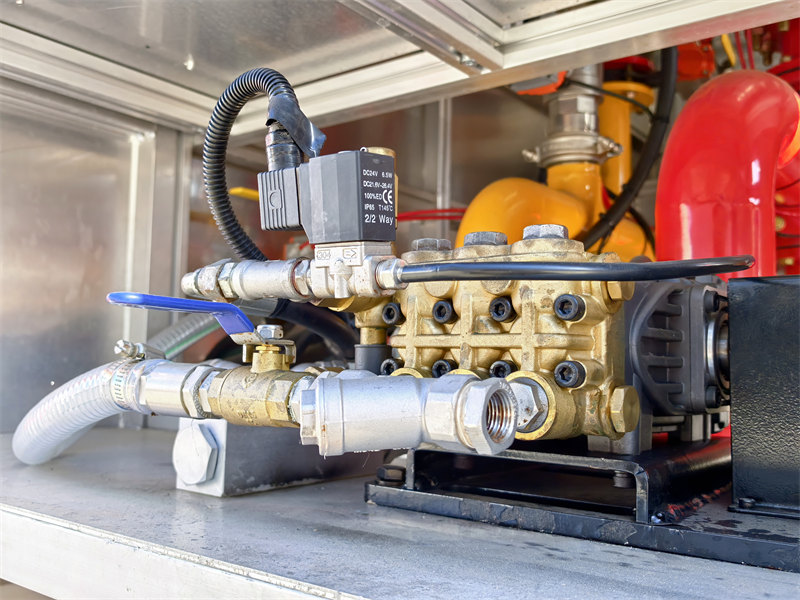

El compresor de aire del vehículo comienza a funcionar, generando aire a alta presión.
El aire a alta presión se inyecta en la tubería que contiene la "solución de espuma" recién mezclada.
✦Nebulización y pulverización:
El agua, el concentrado de espuma y el aire comprimido experimentan turbulencia y mezcla en la tubería, reaccionando finalmente por completo en el generador de espuma (como una pistola de agua) situado al final de la manguera contra incendios, produciendo espuma de aire comprimido extremadamente fina y uniforme.
Los bomberos rocían esta espuma de alta calidad sobre la zona del incendio utilizando pistolas de agua.
» Ⅴ.Sistema de bomba contra incendios :

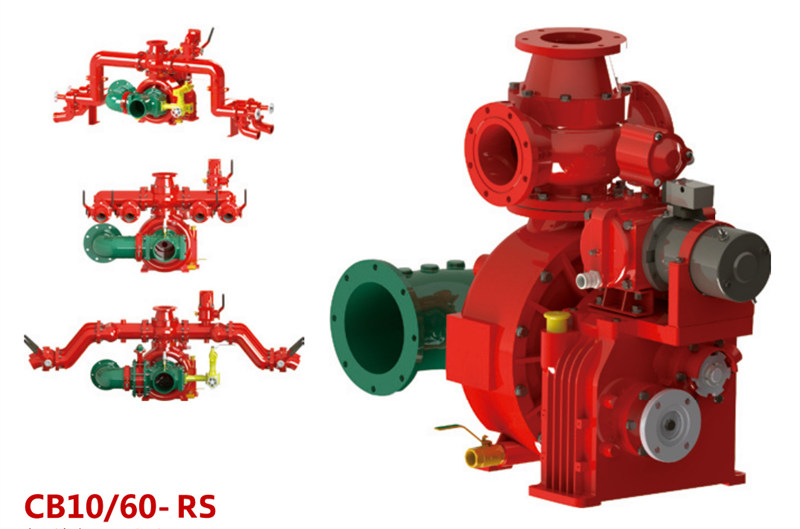

Bomba contra incendios:

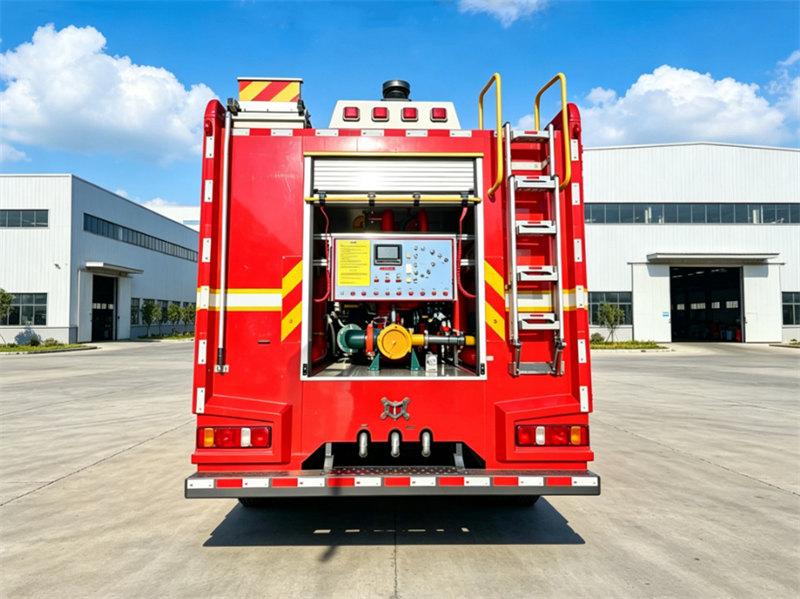

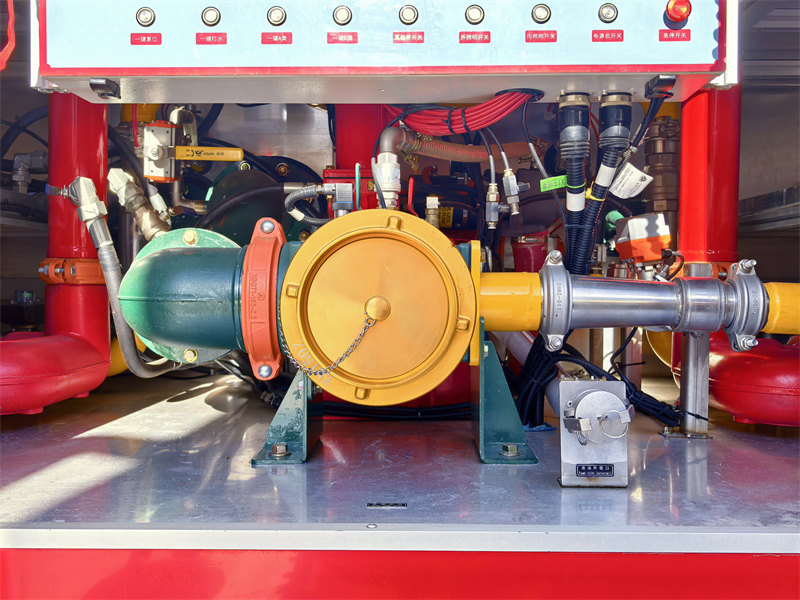

Una bomba contra incendios CB10/60-RS con un caudal nominal de 60 L/s a 1,0 MPa está instalada en la sala de bombas trasera. Esta bomba está diseñada para un funcionamiento fiable, proporcionando una presión de agua constante para garantizar que las mangueras y monitores contra incendios puedan suministrar agua o espuma eficazmente a largas distancias para la extinción de incendios.

|
Modelo de bomba contra incendios |
Caudal |
Presión |
Presión máxima de trabajo |
Presión máxima admisible de entrada |
|
CB10/60 |
60 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |
»Ⅵ.Sistema de monitor de incendios :
El monitor de incendios PS60 está montado en el techo de la cabina. Proporciona un caudal de 60 L/s con un alcance de agua de ≥70 m y un alcance de espuma de ≥65 m. El monitor admite patrones de chorro directo y pulverización para operaciones de extinción de incendios flexibles.

| Modelo del monitor de incendios | Caudal | Alcance | Presión nominal | Rotación de inclinación | Rotación horizontal |
| PS60 | 60L/s | Agua≥70m Espuma ≥65 m | 0.8MPa | -35°~+70° |
0~360° |
» Ⅶ.Equipamiento de rescate :

|

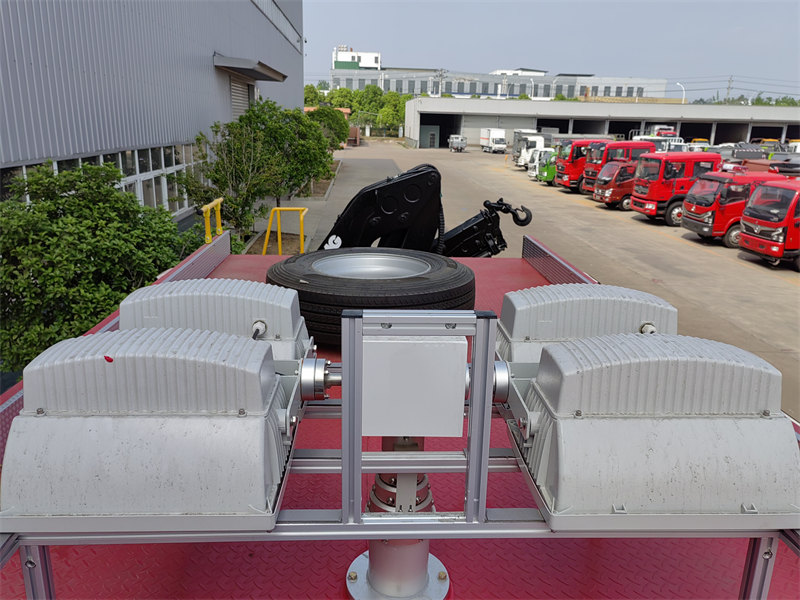

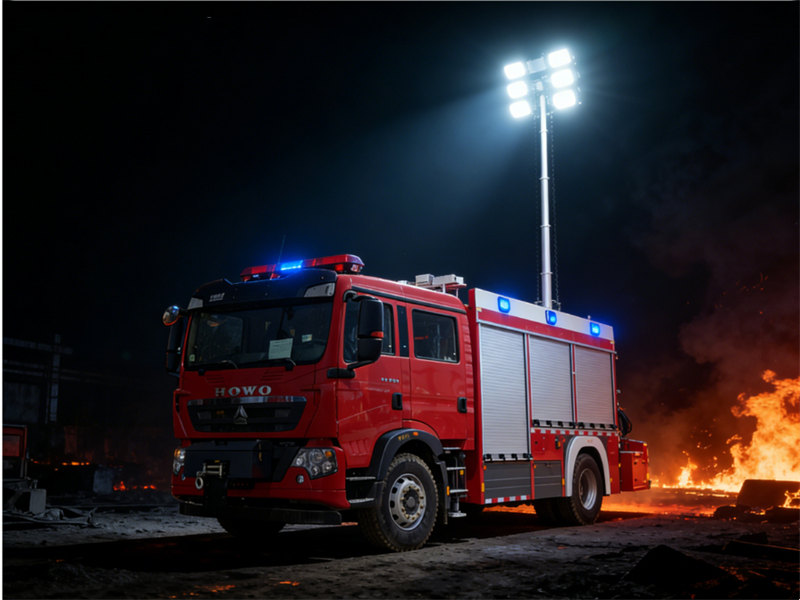

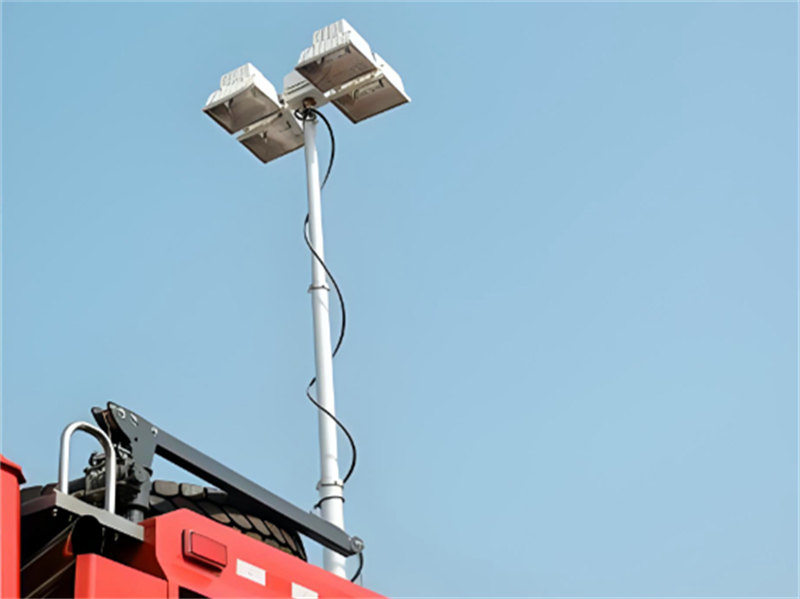

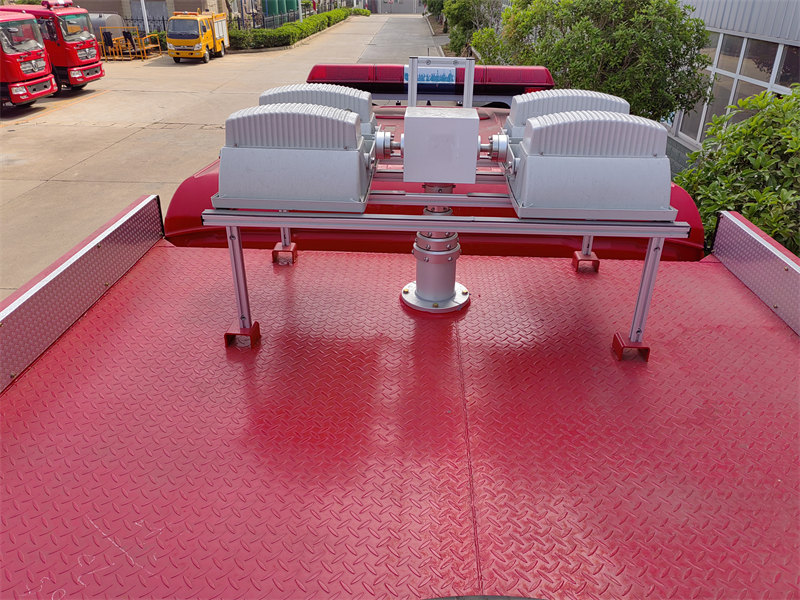

Mástil de iluminación |
Altura : 5 m |
|
operado mediante telescopio neumático |
|
|
generador eléctrico integrado con motor de gasolina |
