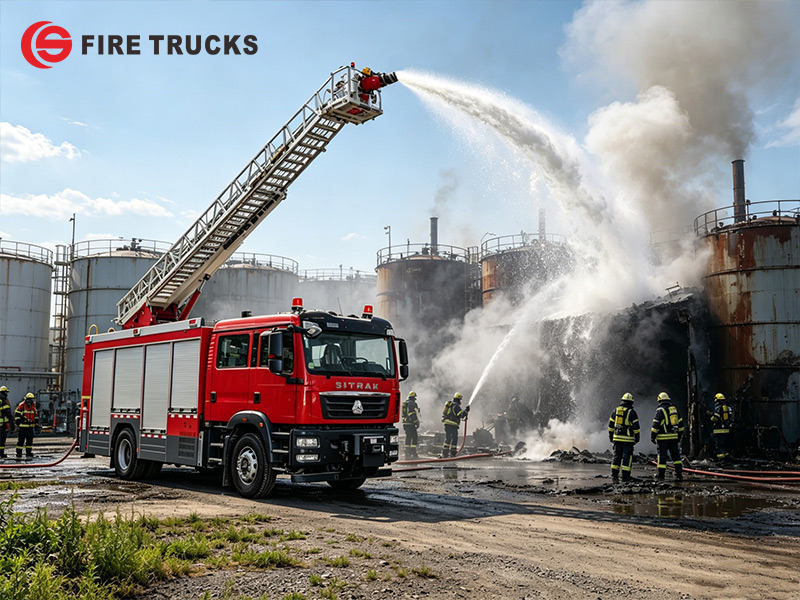

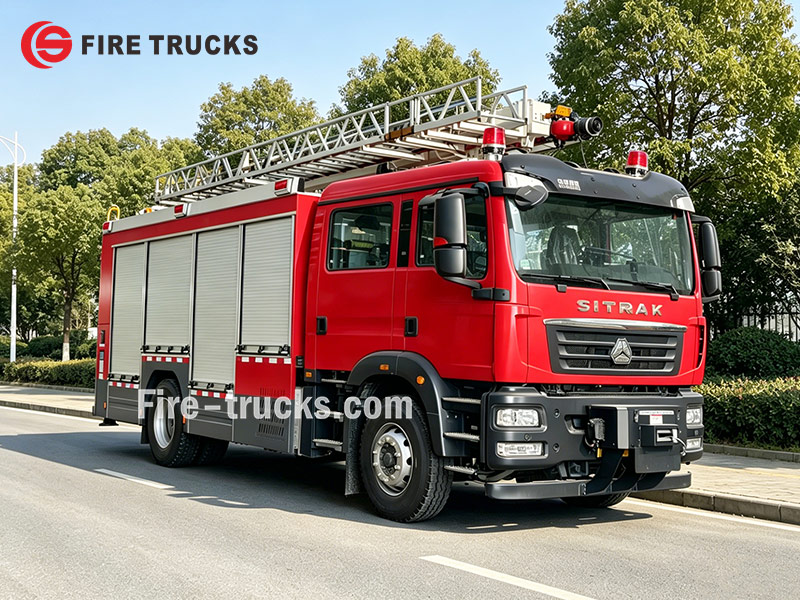

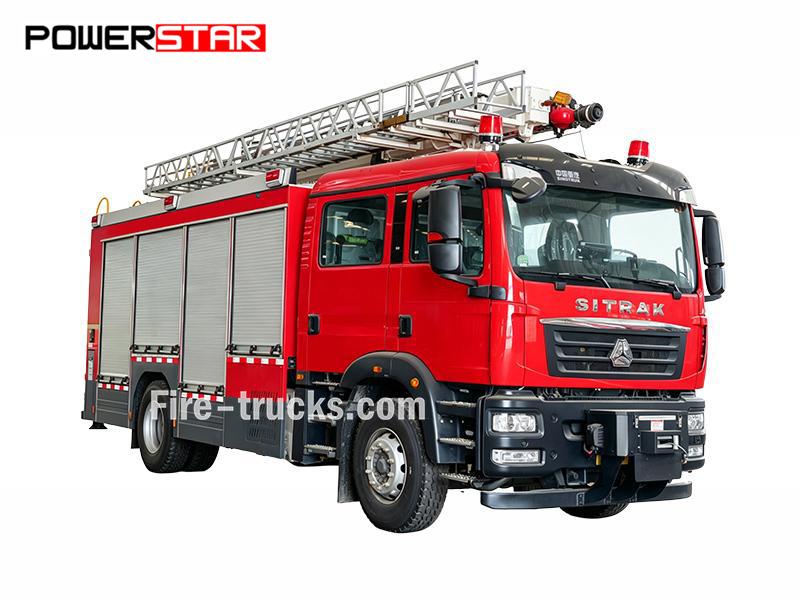

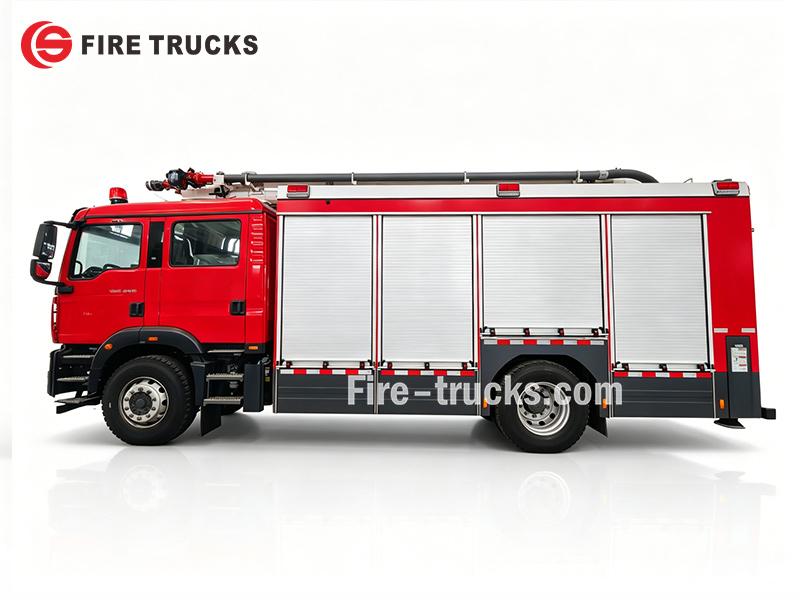

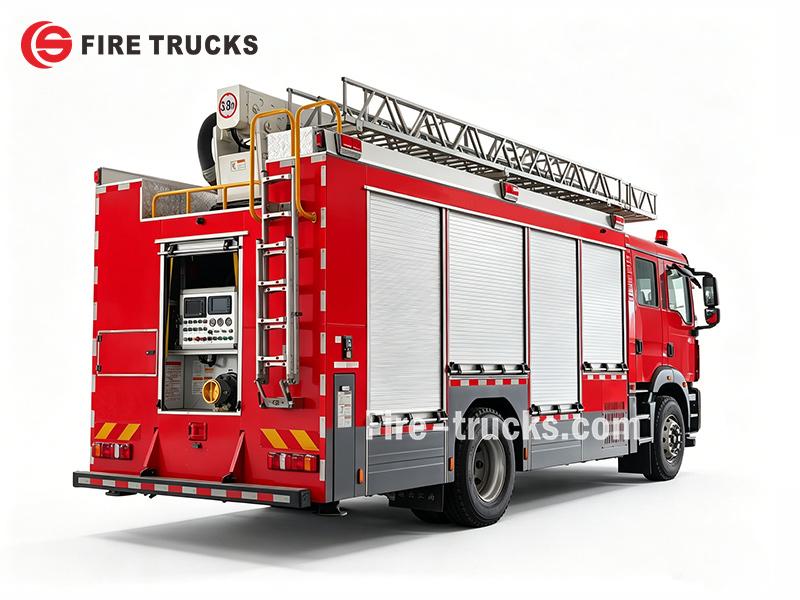

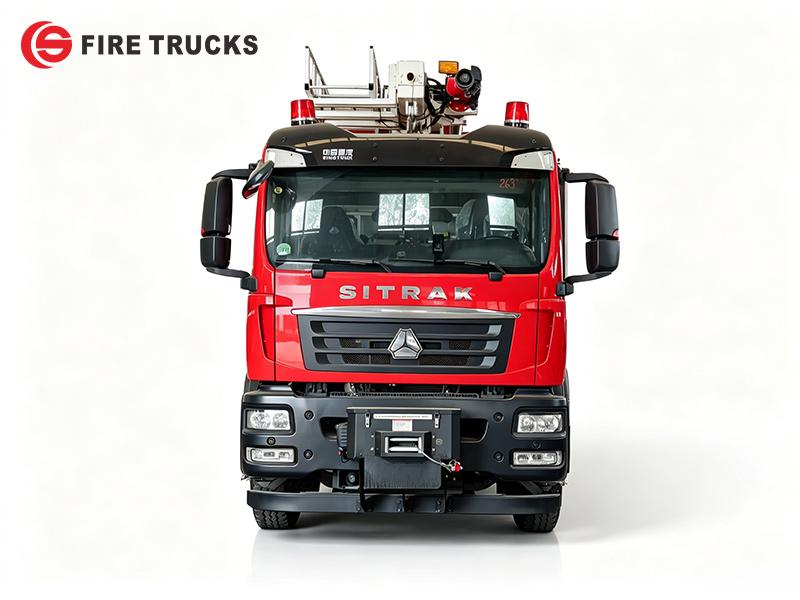

El camión de bomberos con escalera aérea SITRAK HOWO de 18 m está equipado con un motor MC07H.35-60 de 350 HP de potencia nominal, montado sobre un chasis 4×2. En la parte delantera, un cabrestante con una capacidad de tracción de 75 kN permite la recuperación de vehículos ligeros o la limpieza de escombros. La sección trasera incorpora un sistema de escalera telescópica de 18 m con una bomba contra incendios CB10/60 de 60 L/s y un monitor PS60 montado en el techo. El cuerpo del equipo cuenta con persianas enrollables de aluminio en ambos lados, iluminación LED y escalones abatibles para facilitar el acceso. El sistema de escalera alcanza una altura de trabajo de 18 m y funciona mediante el sistema hidráulico propio del camión para operaciones de extinción de incendios y rescate.
Chasis de camión:
SINOTRUK HOWO 4x2Capacidad de trabajo:
5600L water + 2000L foam (7600L total)Potencia del motor:
350 HP (257 kW) / MC07H.35-60Bomba de incendios:
CB10/60Caudal de la bomba:
60 L/sPresión de trabajo:
1.0 MPaMonitor de incendios:
PS60Caudal del monitor:
60 L/sRango del monitor:
Water ≥60 m , Foam ≥55 m:
18 mEl camión de bomberos con escalera aérea y espuma SITRAK HOWO de 18 m está construido sobre un chasis 4×2 con un motor MC07H.35-60 de 350 HP. Este camión de bomberos con escalera de extinción de incendios con espuma cuenta con un cabrestante delantero y una escalera telescópica de 18 m. Una bomba CB10/60 (60 L/s) y un monitor PS60 montado en el techo (60 L/s, agua ≥60 m, espuma ≥55 m) se encargan de la supresión de incendios. El equipamiento estándar incluye puertas enrollables de aluminio, luces LED, escalones abatibles y mangueras y boquillas completas de extinción de incendios: una opción sólida para incendios en edificios de altura media y rescate aéreo.

| Elementos principales |
Parámetros técnicos del camión con escalera SITRAK HOWO de 18 m |
|
Sistema de cabrestante |
|
|
Tipo de accionamiento |
Control eléctrico |
|
Tensión máxima |
≥7000 kg |
|
Diámetro del cable de acero |
≥11.5 mm |
|
Longitud del cable de acero |
≥36 m |
|
Instalación |
Parte delantera del vehículo, con 4 apoyos |
|
Caja de equipos |
|
|
Material |
Marco y cubierta de aluminio oxidado; estructura de deflector y perfiles |
|
Persiana enrollable |
3 por lado, con cierre, con tiras LED conectadas |
|
Protección del techo |
Extrusión de aluminio integrada; luces intermitentes exteriores, tiras LED interiores |
|
Escalón abatible |
Extrusión de aluminio, antideslizante, carga ≥150 kg, doble bloqueo |
|

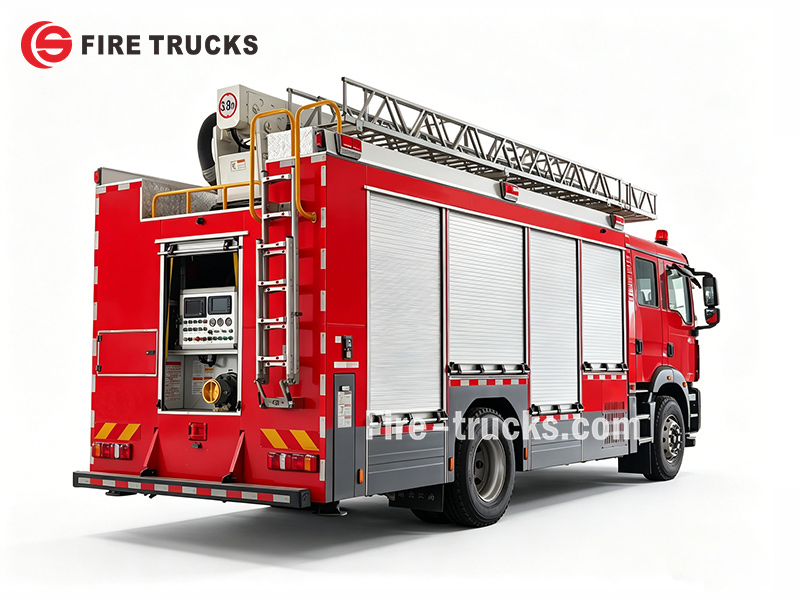

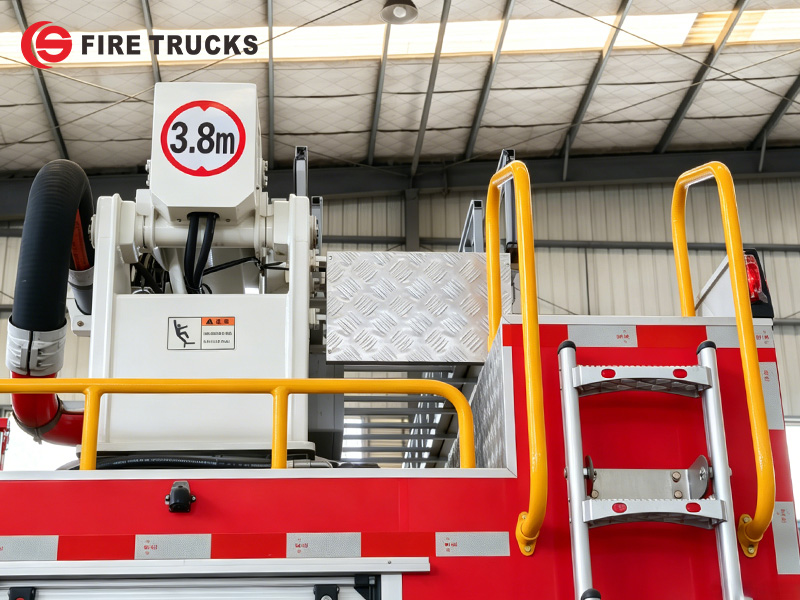

Escalera trasera |
Escalera de aluminio en el lado derecho para acceso al techo |
|
Sistema de iluminación del mástil |
|
|
Generador |
≥15 kVA, 50Hz, 220V/380V, arranque eléctrico, gasolina, bicilíndrico en V |
|
Mástil |
Aleación de aluminio, altura máxima ≥8 m |
|
Iluminación |
4×500W LED |
|
Rotación |
Horizontal ≥420°, inclinación ≥420° |
|
Control |
Panel + cableado (5 m) + inalámbrico (≥50 m), reinicio automático con un botón |
| Posición | Parte frontal de la caja del equipo |
| Sistema de descontaminación | |
| Equipo principal | Limpiador móvil de alta presión, unidad de descontaminación con agua caliente, caudal ≥10 L/min |
| Componentes del sistema | Cada uno incluye un conjunto de: tienda pública de descontaminación, bomba manual de succión de diafragma, inflador eléctrico/bomba de aire, bomba de aguas residuales de descontaminación, limpiador móvil de alta presión, limpiador de agua caliente a alta presión, generador de aire caliente (con control de temperatura), tanque mezclador de solución de descontaminación, bolsa de almacenamiento de agua, bolsa de recolección de contaminantes, cubierta protectora de aceite, almohadilla absorbente, barril de sellado de sustancias tóxicas |

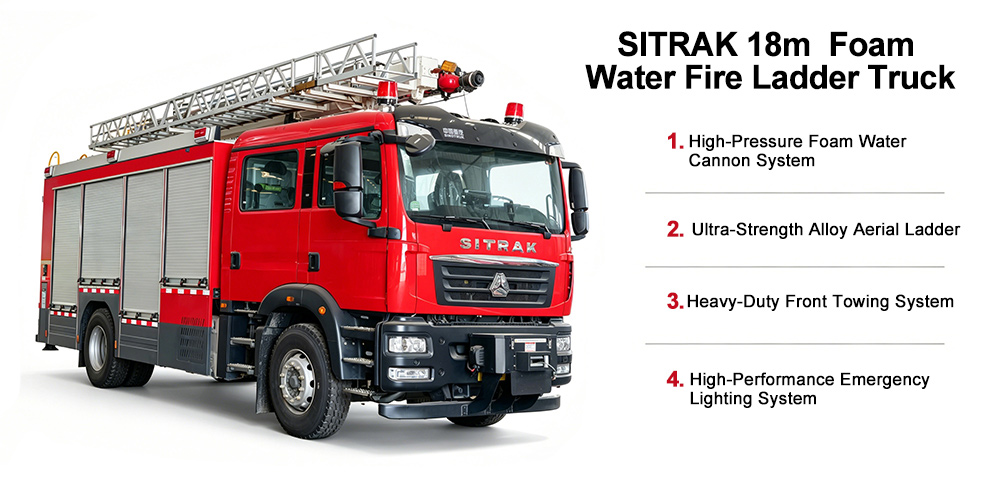

»Ⅰ. Características principales:
★Motor MC07H.35-60 de 350 HP para operaciones de extinción de incendios aéreos y rescate en edificios de altura media
★Chasis SITRAK 4×2 con cabrestante delantero (75 kN) y sistema de escalera telescópica de 18 m para acceso elevado
Bomba contra incendios CB10/60 (60 L/s) + monitor de techo PS60 (60 L/s, alcance de agua ≥60 m, espuma ≥55 m) para la extinción de incendios
Equipo completo de extinción de incendios, incluyendo mangueras, boquillas, pistola de espuma y kit básico de herramientas para combatir incendios de clase B
»Ⅱ. Parámetros del producto:
| Camión escalera de bomberos SITRAK HOWO de 18 m | |||
| General | Capacidad de trabajo | 5600 L de agua + 2000 L de espuma | |
| Chasis del camión | SITRAK HOWO 4x2 | ||
| Potencia del motor | 350 HP (257 kW) / MC07H.35-60 | ||
| Bomba contra incendios | CB10/60 | ||
| Monitor contra incendios | PS60 | ||
| Velocidad máxima | 110 km/h | ||
| Dimensiones generales L*A*H | 9190*2540*3770 mm | ||
| Peso bruto del vehículo | 18800 kg | ||
| Peso en vacío | 14750 kg | ||
| Motor | Modelo del motor | MC07H.35-60 | |
| Tipo de combustible | Diésel | ||
| Potencia | 350 HP(257KW) | ||
| Norma de emisiones | Euro 6 | ||
| Cilindrada | 7360 ml | ||
| Tipo de motor | Motor diésel de 6 cilindros en línea, refrigeración por agua, turboalimentado, con intercooler | ||
| Chasis | Tipo de tracción | 4x2 | |
| Distancia entre ejes | 4700 mm | ||
| Neumático | 315/80R22.5 | ||
| N.º de neumáticos | 6 neumáticos y 1 neumático de repuesto | ||
| Bomba contra incendios | Modelo | CB10/60 | |
| Caudal | 60L/s | ||
| Presión | 1MPa | ||
| Presión máxima de trabajo | 1.251MPa | ||
| Presión máxima de entrada permitida | 0.4MPa | ||
| Altura máxima de aspiración | 3m | ||
| Velocidad nominal | 3916±50r/min | ||
| Relación de velocidad | 1:1.4 | ||
| Tiempo de derivación de agua | ≤50s | ||
| Monitor contra incendios | Modelo | PS60 | |
| Flujo | 60L/s | ||
| Presión de trabajo nominal | 0.8MPa | ||
| Presión máxima de trabajo | 1.2MPa | ||
| Alcance | Agua | ≥60m | |
| Espuma | ≥55m | ||
| Rotación de inclinación | - 35~+70° | ||
| Rotación horizontal | 0~360° | ||
| Sistema de escalera | Altura máxima de trabajo | 18 m | |
| Estructura | Cabina integrada de doble fila con escalera telescópica | ||
| Aplicación | Extinción de incendios en edificios de altura media, operaciones de rescate aéreo | ||
| Configuración estándar | Todos los accesorios estándar: manguera contra incendios, filtro, acoplamiento, llave, pistola de agua/espuma, kit básico de herramientas, manual en inglés…… | ||

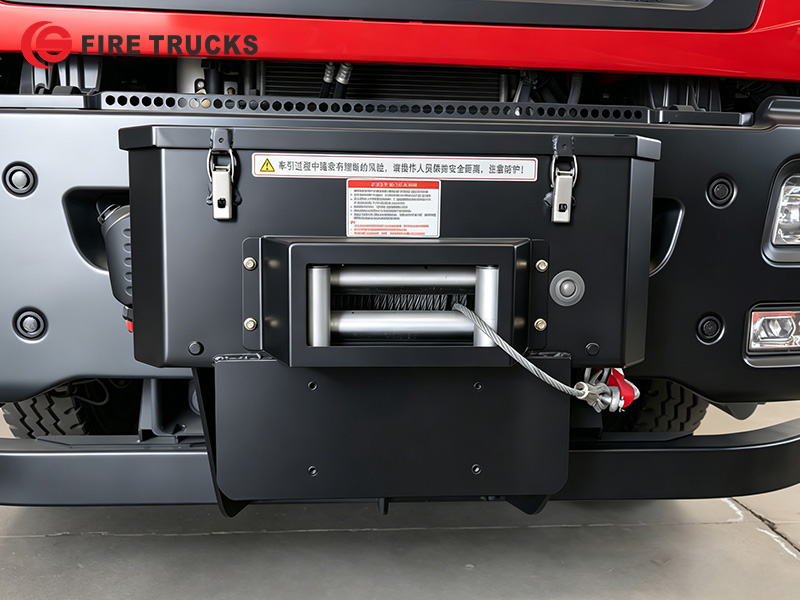

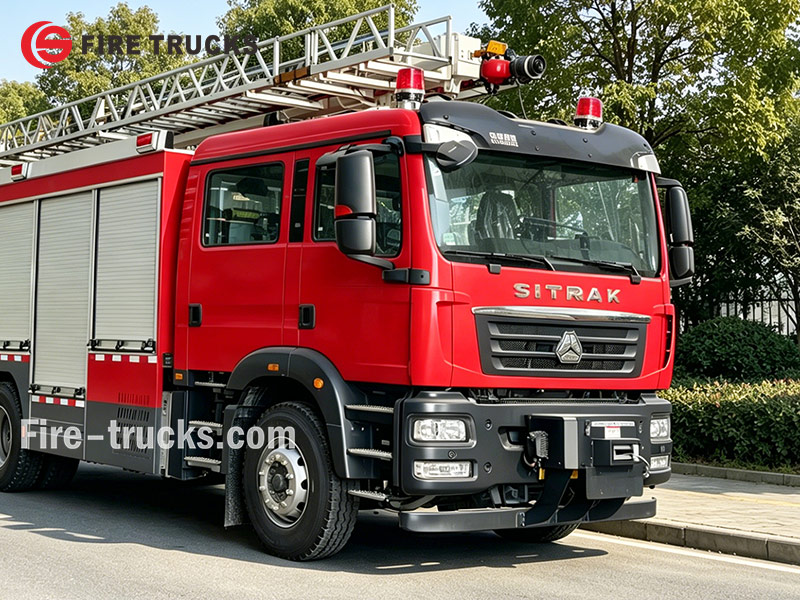

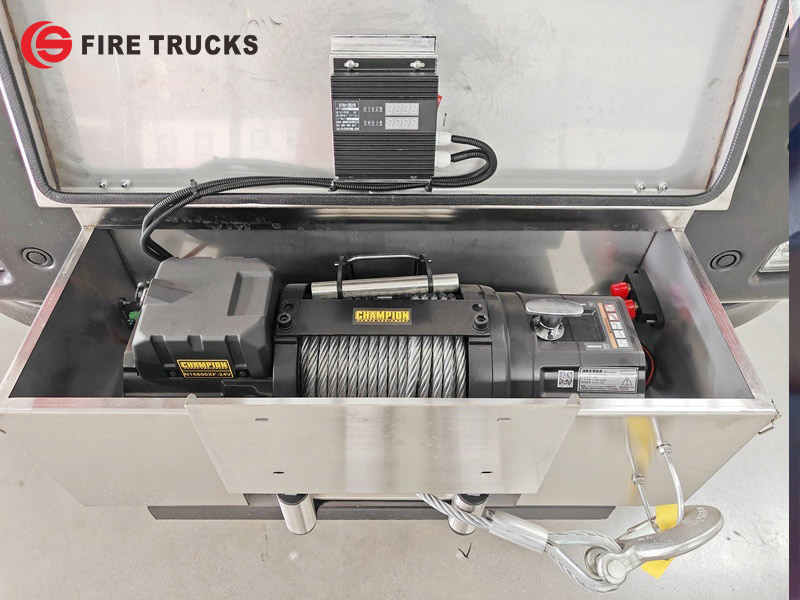

»Ⅲ.Sistema de cabrestante de remolque delantero:
★Cabrestante de remolque montado en la parte delantera con una fuerza máxima de tracción de 75 kN, cable de acero de 38 m × φ13 mm, ángulo vertical de 8° y ángulo horizontal de 5° para terrenos complejos
★Alimentación de CC de 12 V/24 V, reducción de engranaje planetario de doble etapa 430:1 (engranaje recto + planetario), engranajes de pulvimetalurgia de alta resistencia para una fiabilidad en trabajos pesados
★Accionamiento mediante motor de bobinado en serie con sistema de frenado fiable y liberación manual del cable mediante embrague: fácil operación y control seguro

| Capacidad de remolque: | 16800 lb (7938 kg) |
| Motor: | 5.4kW/7.1hp(12v);6.0kW/7.9hp(24v) |
| Relación de reducción: | 430:1 |
| Tamaño del cable de acero: | Φ15/32"*87'(Φ12mm*26.5m) |
| Tamaño del rodillo: | Φ3.5"*8.6"(Φ89mm*219mm) |
| Dimensiones generales: | 24.4"*8.4"*11.4"(620mm*214mm*290mm) |
| Dimensiones de instalación: | 10"*4.5"(254mm*114.3mm) |
| Peso en seco: | 147.7Ibs(67kgs) |

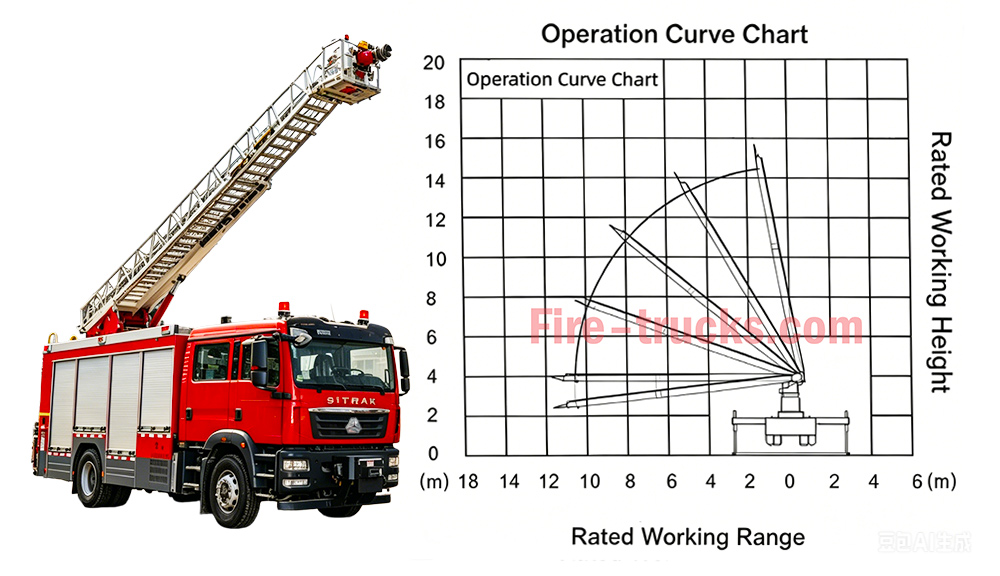

»Ⅳ.Sistema de escalera aérea :
★ Sistema de escalera telescópica de 18m con una altura máxima de trabajo de 18 metros, fabricado con acero de alta resistencia para una rigidez superior y un acceso aéreo seguro.
★ La punta de la escalera está equipada con un monitor PS60 que proporciona un caudal de 60 L/s, un alcance de agua ≥60m y un alcance de espuma ≥55m para ataques contra incendios en altura.
★ La rotación continua de 360° de la plataforma giratoria permite un posicionamiento flexible; la escalera puede elevarse, bajarse y extenderse suavemente mediante control hidráulico.
★ El tiempo de movimiento de la escalera responde a la entrada hidráulica; equipada con opciones de control manual de emergencia.
★ Protecciones de seguridad integradas: advertencia de sobrecarga, desconexión por inclinación, prevención de colisiones y bloqueo de estabilizadores para un funcionamiento estable en altura.

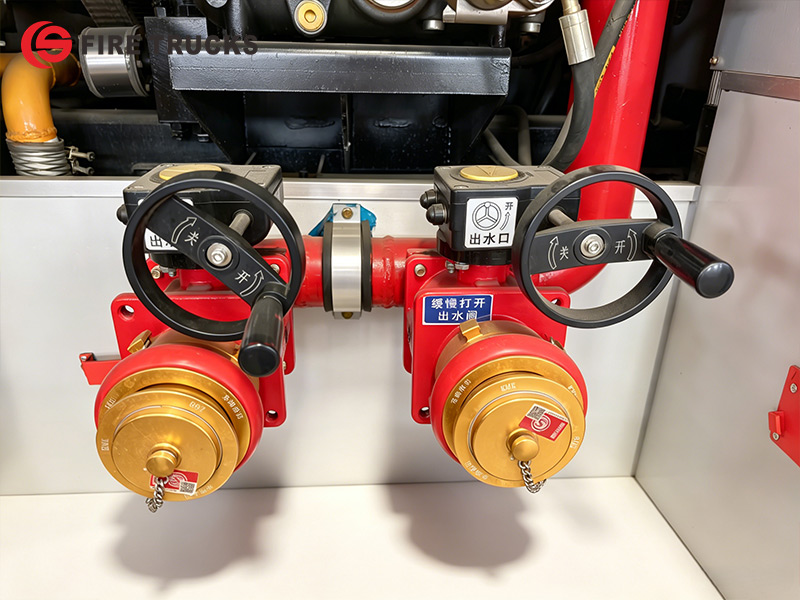

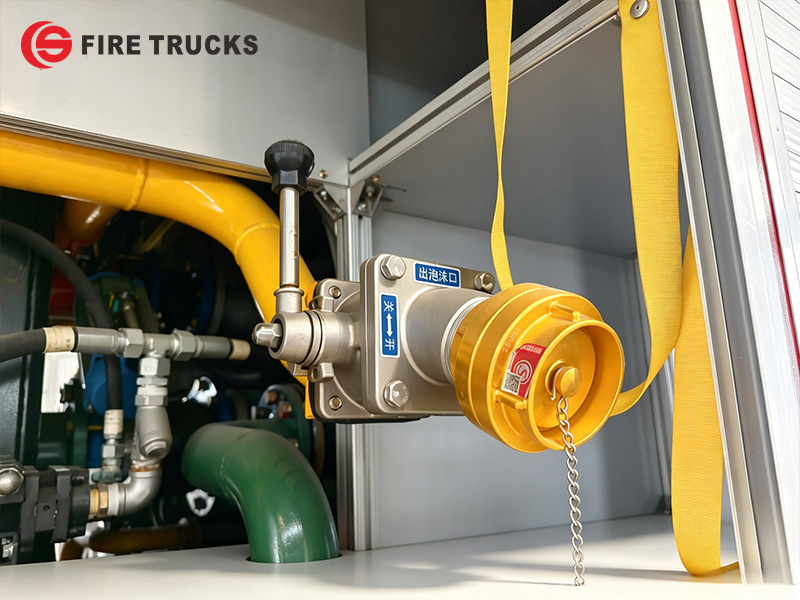

» Ⅴ.Sistema de bomba contra incendios :

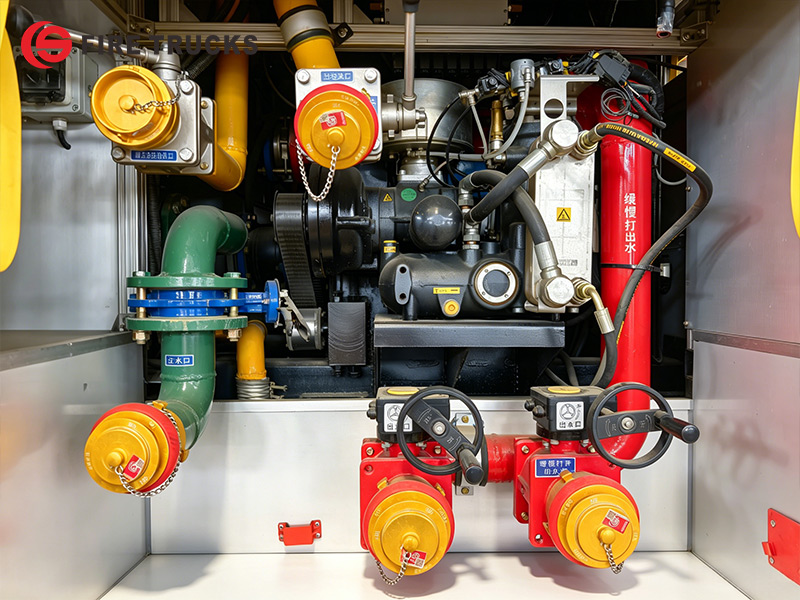

Bomba contra incendios:
Una bomba contra incendios CB10/60 con un caudal nominal de 60 L/s a 1.0 MPa está instalada en la sala de bombas trasera. Esta bomba está diseñada para un rendimiento fiable, proporcionando una presión de agua constante para garantizar que las mangueras contra incendios y los monitores puedan suministrar agua o espuma eficazmente a largas distancias para la extinción de incendios.

|
Modelo de bomba contra incendios |
Caudal |
Presión |
Presión máxima de trabajo |
Presión máxima admisible de entrada |
|
CB10/60 |
60L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

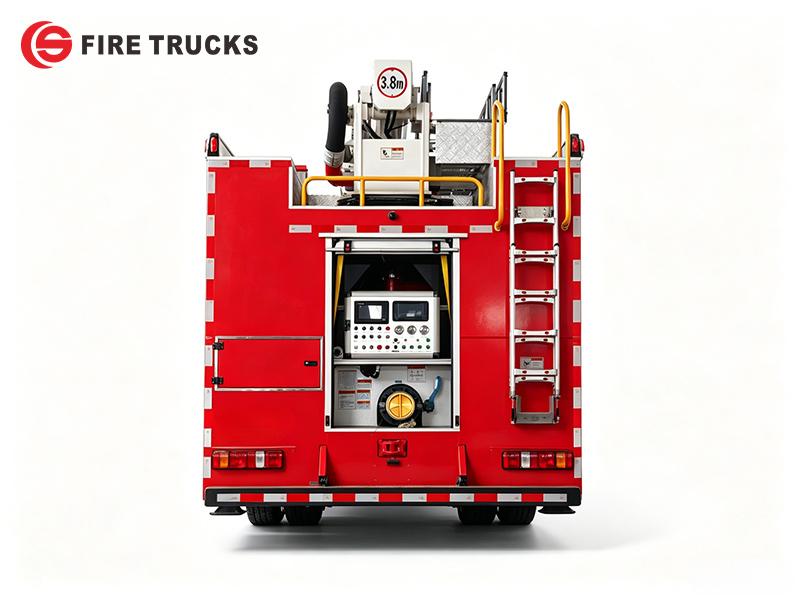

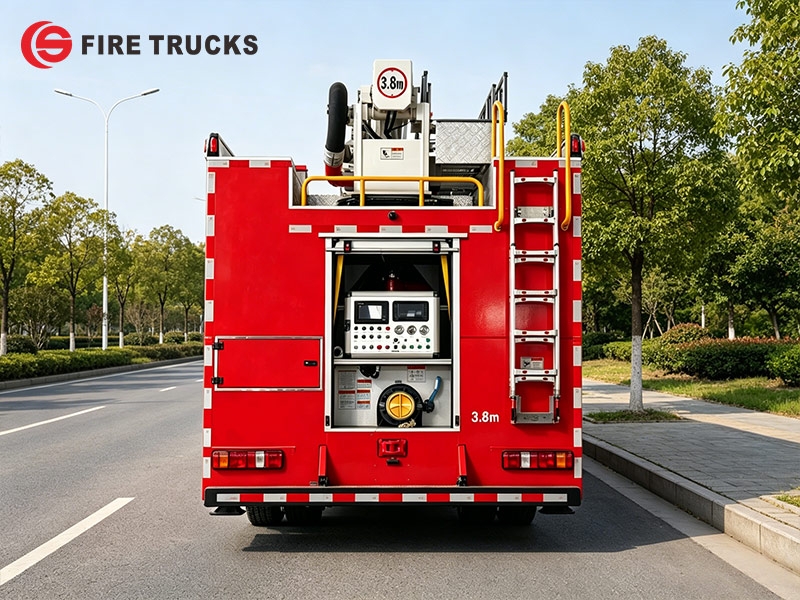

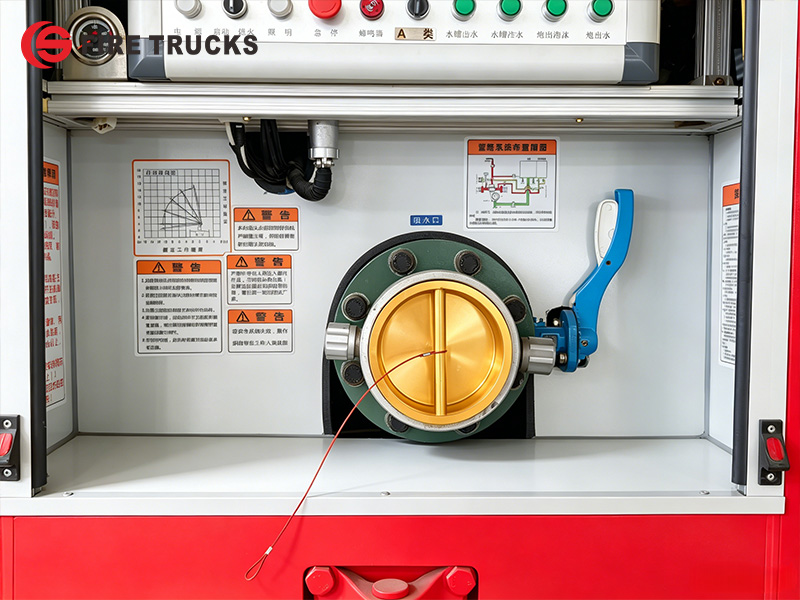

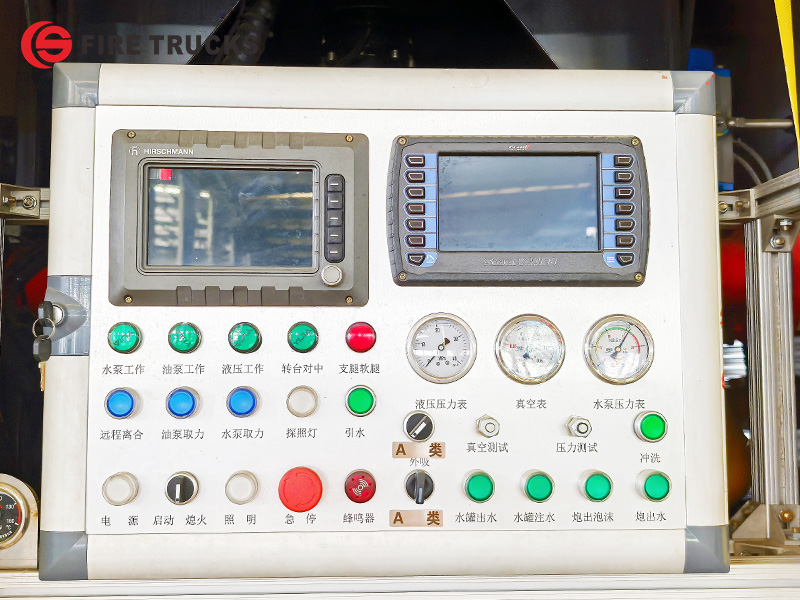

Incluye instrucciones de funcionamiento, diagrama de tuberías del tanque, manómetro, indicador de nivel de agua, indicador de nivel de espuma, parada de emergencia, control de toma de fuerza (PTO), interruptor principal de alimentación, controles de la bomba, controles de la escalera e iluminación de los compartimentos. Todos los controles están claramente marcados para un funcionamiento sencillo.

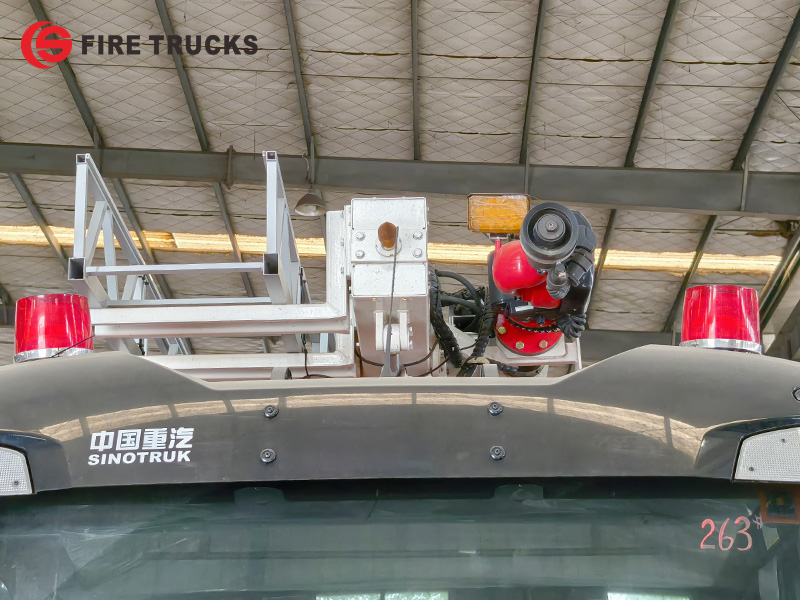

» Ⅵ.Sistema de monitor contra incendios:
El monitor contra incendios PS60 está montado en la punta de la escalera. Proporciona un caudal de 60 L/s con un alcance de agua de ≥60 m y un alcance de espuma de ≥55 m. El monitor admite patrones de chorro directo y pulverización para operaciones flexibles de extinción de incendios en altura.

| Modelo del monitor contra incendios | Caudal | Alcance | Presión nominal | Rotación de inclinación | Rotación horizontal |
| PS60 | 60L/s | Agua≥60m Espuma ≥55 m | 1.0MPa | -35°~+70° |
0~360° |
» Ⅶ.Equipamiento contra incendios:

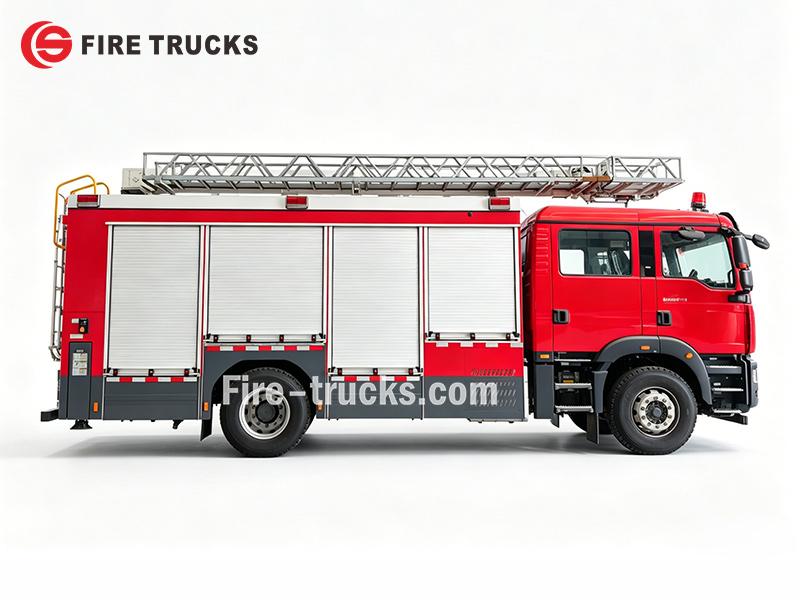

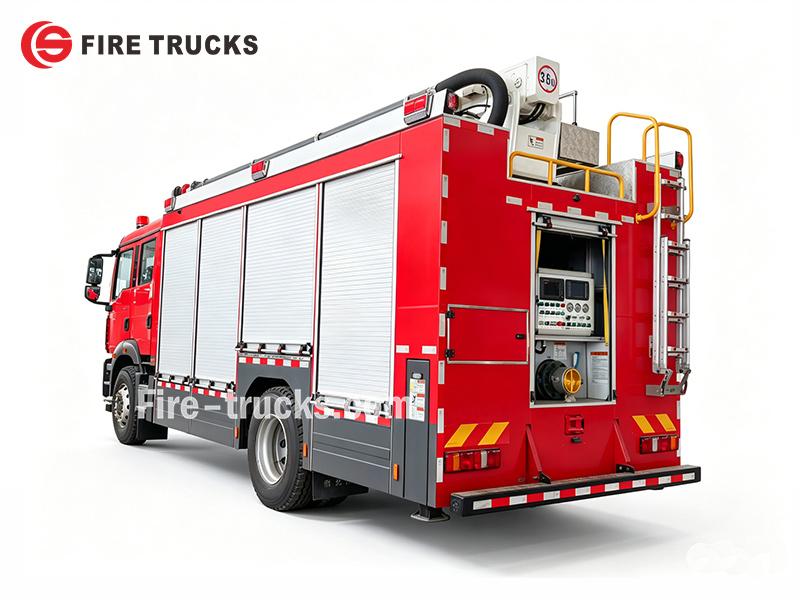

• Compartimento de equipos
Ubicados a ambos lados del vehículo, estos compartimentos están equipados con estantes para equipos y bandejas de almacenamiento. Los estantes mantienen organizadas las mangueras contra incendios, los tubos de succión y las pistolas de espuma. Las bandejas de almacenamiento permiten un acceso rápido a herramientas como llaves, hachas y palancas, mejorando la eficiencia del rescate.

•Sala de bombas: Equipado con mangueras contra incendios, colectores de agua, filtros, boquillas contra incendios, pistolas de espuma, llaves para mangueras de succión, reductores, etc.

El camión de bomberos con escalera aérea SITRAK HOWO de 18 m incorpora una bomba contra incendios CB10/60 montada en la parte trasera y un monitor PS60 montado en la punta de la escalera. El tanque de agua tiene una capacidad de 5.600 litros y el tanque de espuma de 2.000 litros, montados sobre un resistente chasis SITRAK 4×2 impulsado por un motor MC07H.35-60 de 350 HP. El equipamiento estándar incluye mangueras contra incendios, tubos de succión, acoplamientos, una pistola de espuma y un kit completo de herramientas. Las especificaciones completas se indican a continuación:
