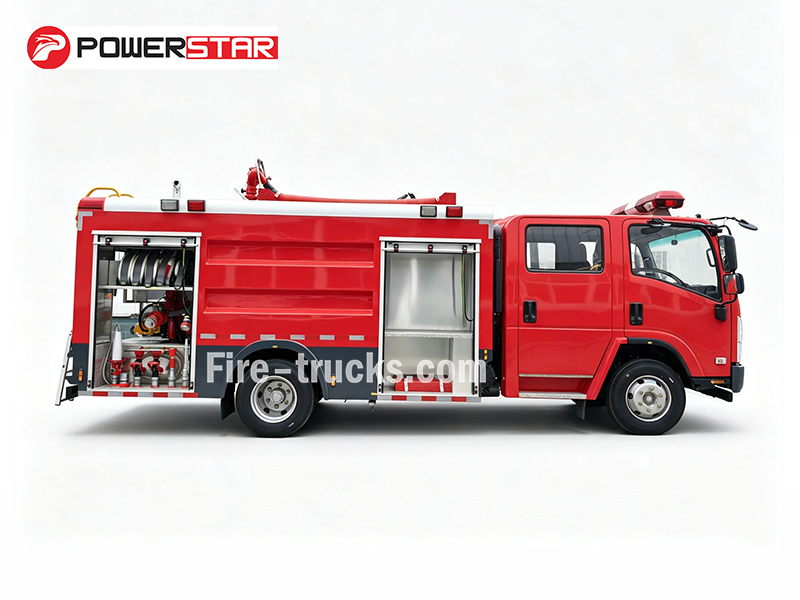

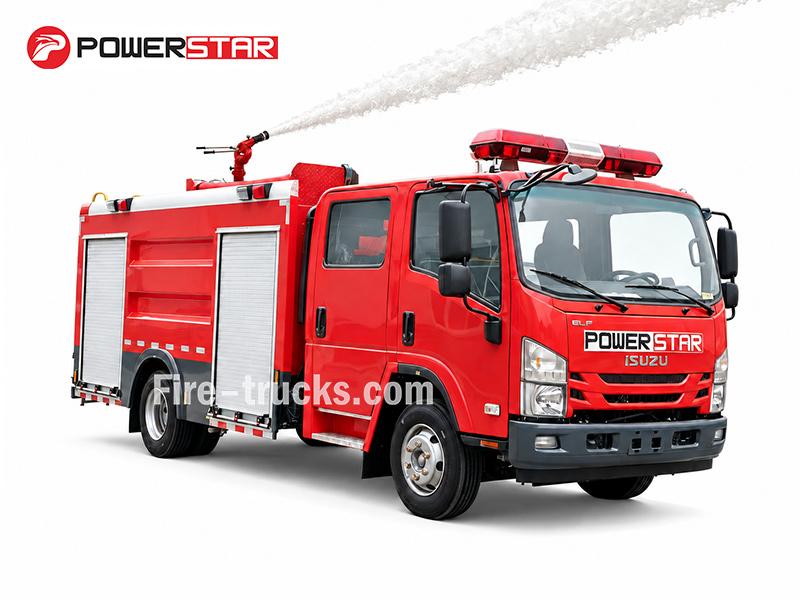

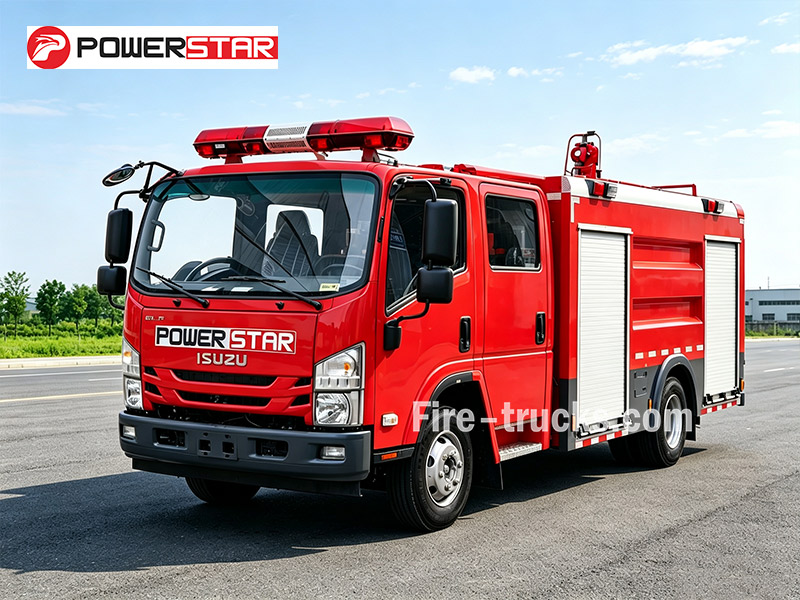

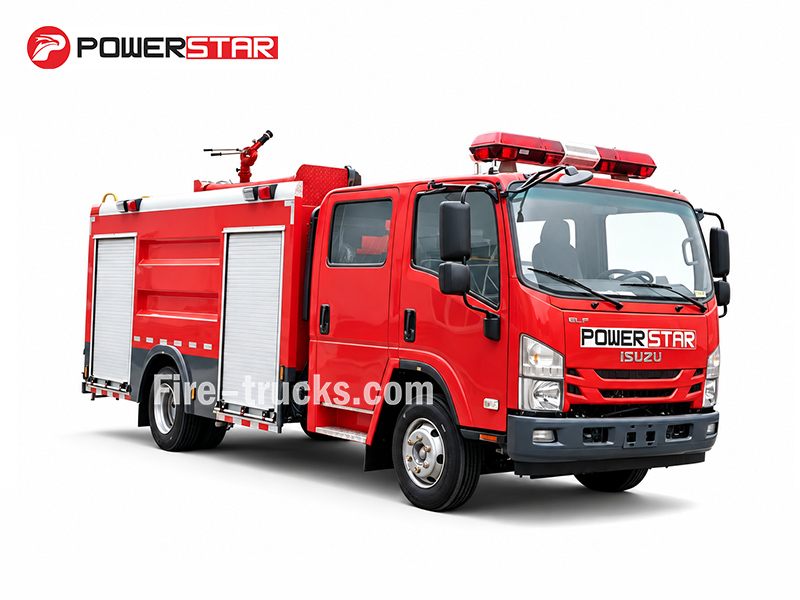

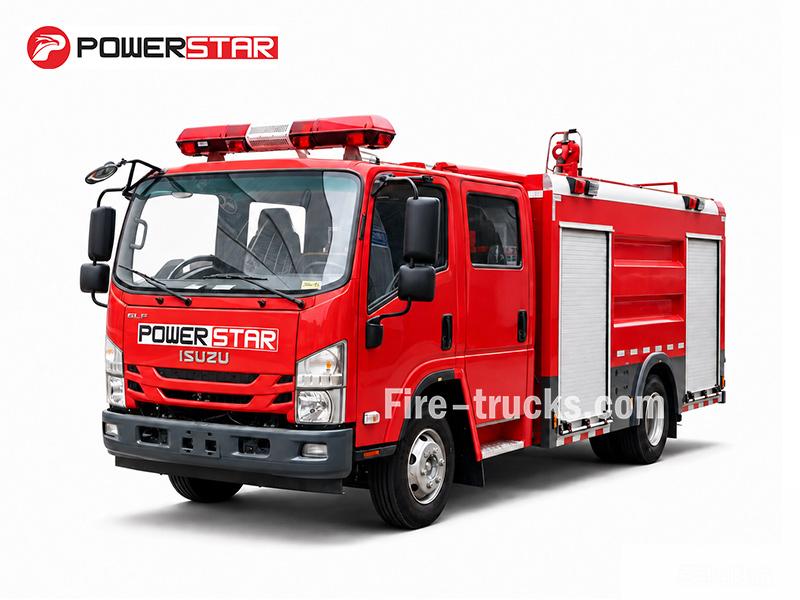

El camión de bomberos urbano compacto ISUZU 4×2 está impulsado por un motor diésel 4HK1-TCG61 de 189 HP, con un ágil chasis 4×2 diseñado para calles urbanas y callejones estrechos. Tiene una capacidad total de 5.000 L: 4.000 L de agua y 1.000 L de espuma. Una bomba CB10/40-XZ mueve 40 L/s a 1,0 MPa, mientras que el monitor de techo PL8/32 alcanza 60 m con agua y 48 m con espuma, ideal para una respuesta rápida en zonas urbanizadas. El equipamiento estándar incluye mangueras, línea de succión, acoplamientos, pistola de espuma y kit básico de herramientas.
Chasis de camión:
ISUZU 4×2Capacidad de trabajo:
4000L water + 1000L foam (5000L total)Potencia del motor:
189 HP (139 kW) / 4HK1-TCG61Bomba de incendios:
CB10/40-XZCaudal de la bomba:
40 L/sPresión de trabajo:
1.0 MPaMonitor de incendios:
PL8/32Caudal del monitor:
32 L/sRango del monitor:
Water ≥60 m, Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowEste camión de bomberos urbano ISUZU 4×2 está construido alrededor de un motor diésel 4HK1-TCG61 de 189 HP y un chasis compacto 4×2 que se desplaza con facilidad por calles estrechas de la ciudad y callejones reducidos. Este vehículo compacto de rescate contra incendios urbano ISUZU tiene una capacidad total de 5.000 L: 4.000 L de agua y 1.000 L de espuma. Una bomba CB10/40-XZ mueve 40 L/s a 1,0 MPa, y el monitor PL8/32 instalado en el techo lanza agua hasta 60 m y espuma hasta 48 m. Este Icamión de bomberos de intervención rápida urbana ISUZU 4x2incluye equipamiento estándar: mangueras, línea de succión, acoplamientos, pistola de espuma y kit de herramientas. Sus dimensiones compactas y manejo ágil lo convierten en una opción sólida para la respuesta contra incendios urbanos, la cobertura de edificios de gran altura y la intervención industrial rápida donde los camiones más grandes no pueden acceder.

|
Capacidad de trabajo |
Modelo del motor |
Distancia entre ejes |
Superestructura |
|
4.000 L de agua + 1.000 L de espuma |
189 HP / 4HK1-TCG61 |
3815 mm |
★ Tanque de acero al carbono, capacidad de 5.000 L ★ ★ Bomba contra incendios CB10/40-XZ, caudal de 40 L/s a 1,0 MPa ★ Monitor de techo PL8/32, caudal de 32 L/s; agua ≥60 m, espuma ≥48 m ★ Proporcionador de espuma PH64, proporción de mezcla del 3%-6%, caudal máximo de 64 L/s |
» Ⅰ.Características principales :
❶ El motor diésel 4HK1-TCG61 de 189 HP proporciona potencia suficiente para la respuesta urbana, con un funcionamiento estable de la bomba mantenido durante todo el despliegue en el lugar del incendio.
❷ El camión de bomberos urbano ISUZU 4×2 está equipado con un tanque de agua de 4.000 L y un tanque de espuma de 1.000 L, combinado con una bomba CB10/40-XZ con una capacidad nominal de 40 L/s y 1,0 MPa para un ataque inicial rápido contra incendios.
❸ El monitor PL8/32 ofrece un alcance de agua de 60 m y un alcance de espuma de 48 m, permitiendo a los equipos combatir incendios desde una distancia segura mientras el chasis 4×2 mantiene la estabilidad en carreteras urbanas pavimentadas.
❹ Con una distancia entre ejes de 3815 mm y neumáticos 235/75R17.5, este compacto vehículo contra incendios 4×2 circula por calles urbanas estrechas, curvas cerradas y áreas urbanas confinadas a las que los camiones de bomberos convencionales no pueden acceder.
❺ El equipamiento estándar incluye mangueras, línea de succión, acoplamientos, pistola de espuma y kit de herramientas, listo para un despliegue inmediato. Sus dimensiones compactas y su ágil chasis 4×2 lo convierten en una solución práctica para departamentos municipales de bomberos, cobertura de edificios de gran altura y sitios industriales con acceso restringido.
» Ⅱ.Parámetros del producto :
| Camión de bomberos compacto de intervención rápida urbana ISUZU 4x2 | |||
| General | Capacidad de trabajo | 4.000 L de agua + 1.000 L de espuma | |
| Chasis del camión | ISUZU 4x2 | ||
| Potencia del motor | 189 HP/ 4HK1-TCG61 | ||
| Bomba contra incendios | CB10/40-XZ | ||
| Monitor contra incendios | PL8/32 | ||
| Proporcionador de espuma | PH64 | ||
| Velocidad máxima | 95 km/h | ||

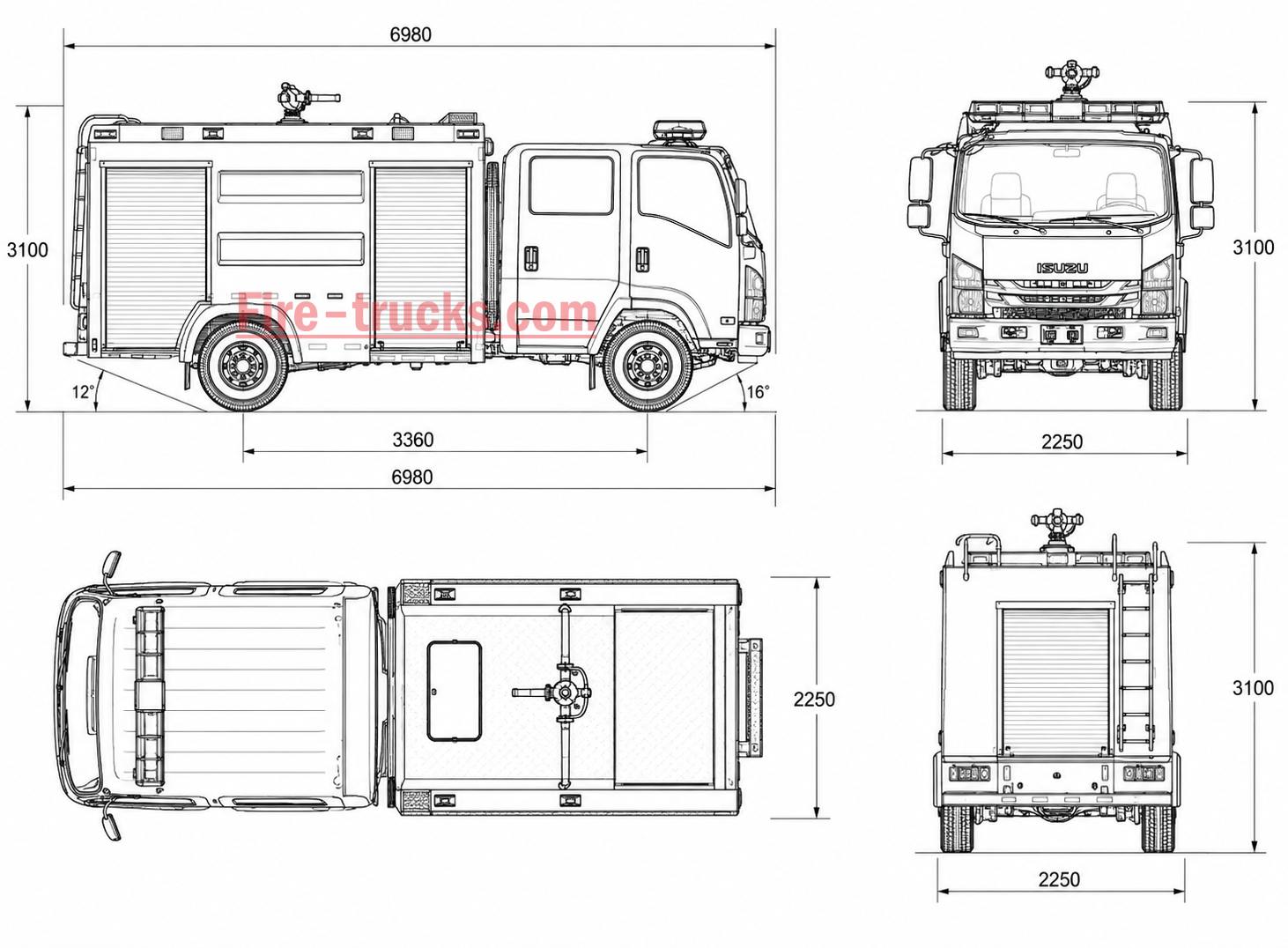

| Dimensiones generales L*A*H | 6980*2250*3100 mm | ||
| Peso bruto del vehículo | 10550 kg | ||
| Peso en vacío | 5850 kg | ||
| Motor | Modelo del motor | 4HK1-TCG61 | |
| Tipo de combustible | Diésel | ||
| Potencia | 189 HP(139KW) | ||
| Norma de emisiones | Euro 6 | ||
| Cilindrada | 5193 ml | ||
| Tipo de motor | Motor diésel turboalimentado de 4 cilindros en línea, refrigeración por agua, intercooler | ||
| Chasis | Tipo de tracción | 4x2 | |
| Distancia entre ejes | 3815 mm | ||
| Neumático | 235/75R17.5 16PR | ||
| N.º de neumáticos | 6 neumáticos y 1 neumático de repuesto | ||
| Cabina | Cabina doble, con aire acondicionado, ventanas eléctricas, USB | ||
| Bomba contra incendios | Modelo | CB10/40 | |
| Caudal | 40L/s | ||
| Presión | 1MPa | ||
| Presión máxima de trabajo | 1.251MPa | ||
| Presión máxima de entrada permitida | 0.4MPa | ||
| Altura máxima de succión | 7m | ||
| Velocidad nominal | 3135±50r/min | ||
| Relación de velocidad | 1:1.4 | ||
| Tiempo de desvío de agua | ≤50s | ||
| Monitor contra incendios | Modelo | PL8/32 | |
| Caudal | 32L/s | ||
| Presión nominal de trabajo | 0.8MPa | ||
| Presión máxima de trabajo | 1MPa | ||
| Alcance | Agua | ≥60m | |
| Espuma | ≥48m | ||
| Rotación de inclinación | - 15~+70° | ||
| Rotación horizontal | 0~360° | ||
| Configuración estándar | Todos los accesorios estándar: manguera contra incendios, filtro, acoplamiento, llave inglesa, pistola de agua/espuma, kit básico de herramientas, manual en inglés…… | ||


1. Chasis y tren motriz
♦ Chasis: bastidor de camión ISUZU 4×2, distancia entre ejes de 3815 mm, diseñado para maniobras en calles urbanas y estabilidad en carreteras pavimentadas
♦ Motor: diésel turboalimentado 4HK1-TCG61, 189 HP (139 kW), potencia fiable para respuesta urbana y funcionamiento continuo de la bomba
♦Transmisión: transmisión manual, funcionamiento sencillo para conducción urbana y despacho de emergencias

2. Sistema de extinción de incendios
♦ Tanque: 4000 L de agua + 1000 L de espuma (5000 L en total), acero al carbono, con deflectores para un manejo estable en carreteras urbanas
♦ Bomba: CB10/40-XZ, 40 L/s a 1.0 MPa, accionada por toma de fuerza, elevación de succión de 7 m, tiempo de cebado ≤50 s
♦ Monitor: JBQ 5.5/10, 10 L/s a 0.55 MPa, accionado por toma de fuerza, elevación de succión de 7 m, cebado rápido para uso inmediato

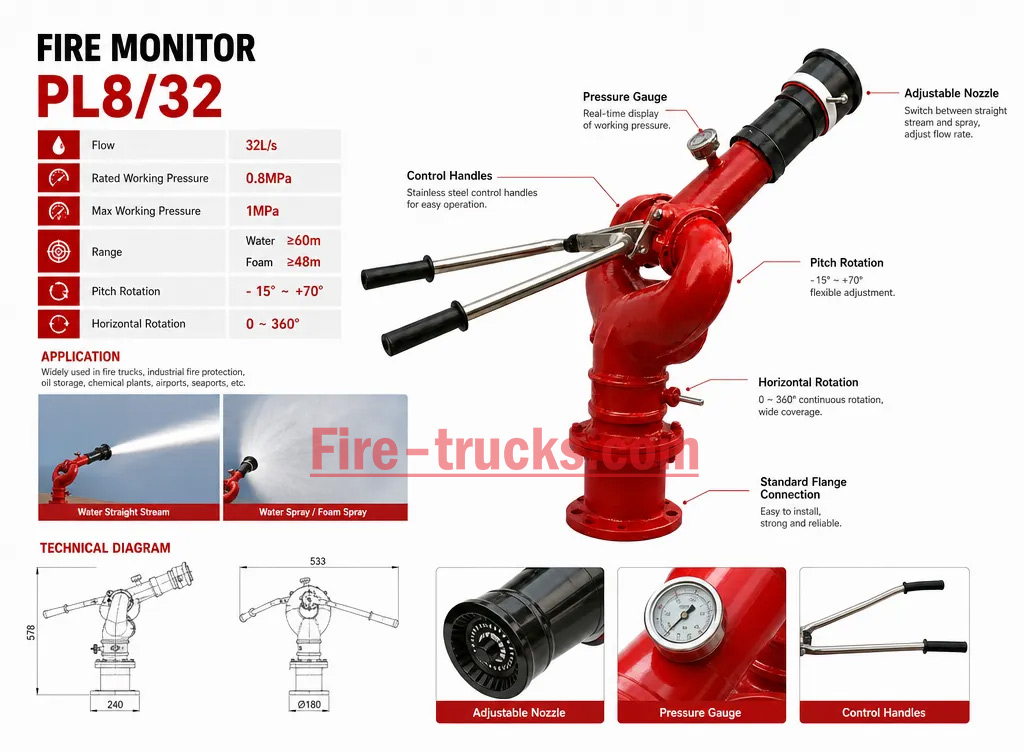

♦ Monitor contra incendios:: PL8/32, caudal de 32 L/s, agua ≥60 m, espuma ≥48 m, rotación horizontal de 360°, inclinación de -15° a +70°

»Ⅳ.Principio de funcionamiento del camión contra incendios de espuma:
• Entrada de succión
Equipado con un puerto de succión DN50 para extraer agua de fuentes abiertas como estanques, arroyos o hidrantes cuando no está disponible el suministro municipal.
• Conexión de llenado
La entrada de agua externa permite la conexión a un hidrante estándar o una bomba auxiliar para un llenado rápido del tanque en entornos urbanos.
• Puertos de descarga
Las salidas DN65 en ambos lados del vehículo permiten múltiples conexiones de mangueras, adaptándose a diversas demandas de presión y caudal para una extinción de incendios eficiente.
• Circuito de espuma
El sistema independiente de dosificación de espuma de circuito cerrado gestiona automáticamente la succión del concentrado, la mezcla y la descarga. Cambia entre los modos de agua y espuma mientras mantiene una proporción de mezcla constante para incendios de Clase B.
» Ⅴ.Sistema de bomba contra incendios :

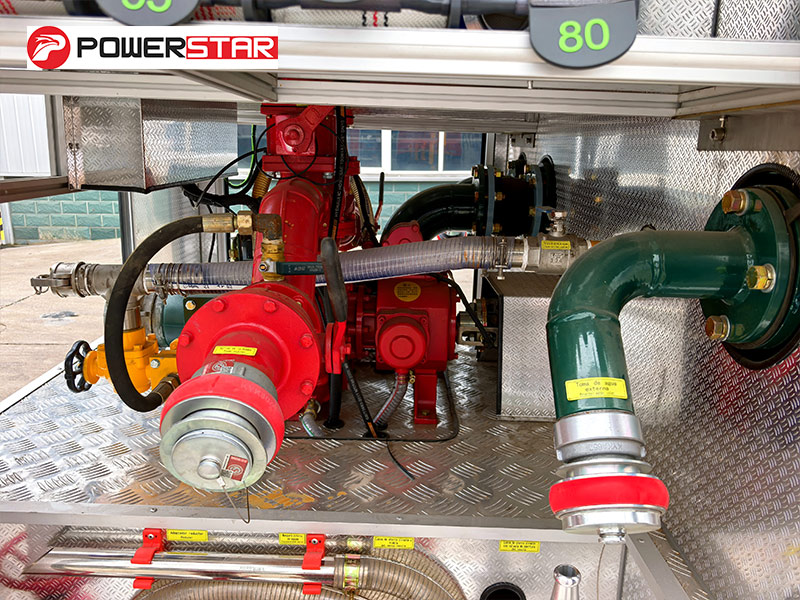

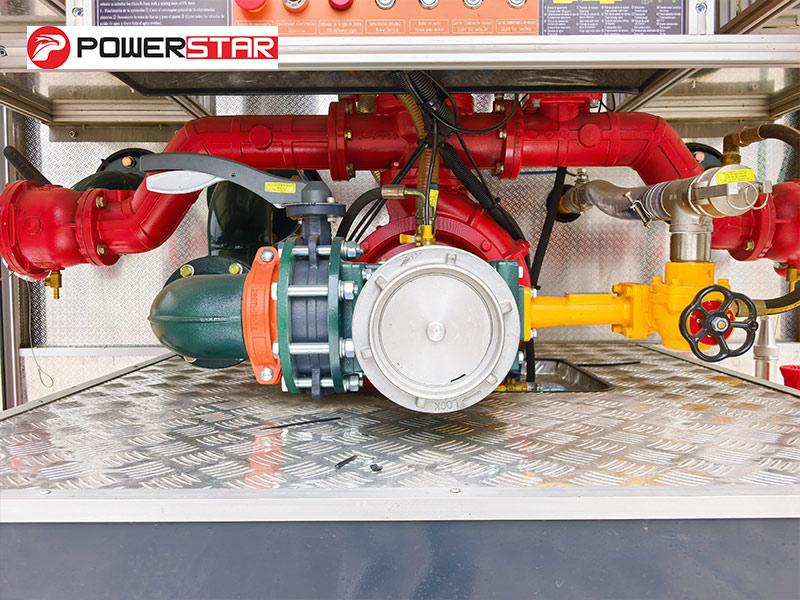

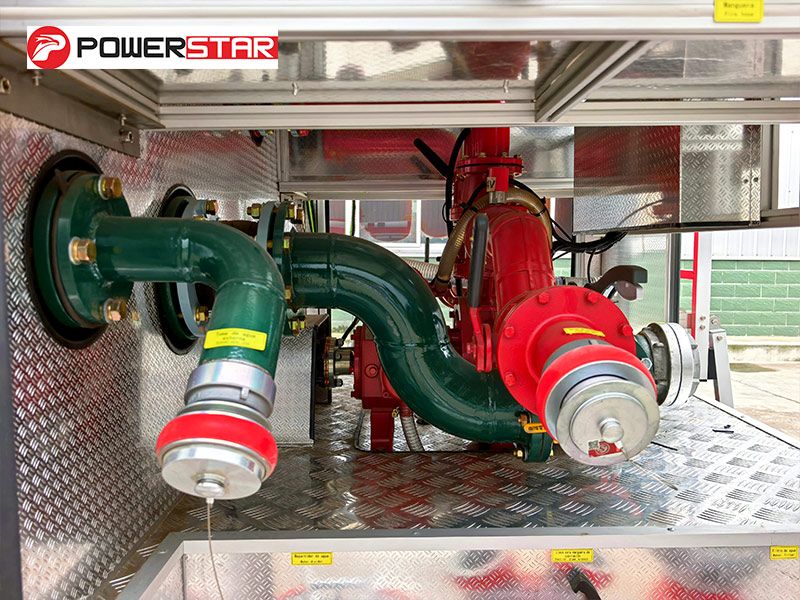

Bomba contra incendios:
Una bomba contra incendios CB10/40 con un caudal nominal de 40 L/s a 1,0 MPa está instalada en la sala de bombas trasera. Esta bomba está diseñada para un funcionamiento fiable, proporcionando una presión de agua constante para garantizar que las mangueras contra incendios y los monitores puedan suministrar agua o espuma de manera eficaz a largas distancias para la extinción de incendios

|
Modelo de bomba contra incendios |
Caudal |
Presión |
Presión máxima de trabajo |
Presión máxima admisible de entrada |
|
CB10/40 |
40 L/s |
1,0 MPa |
1,251 MPa |
0,4 MPa |
Proporcionador de espuma tipo bomba en anillo PH64, con proporción de mezcla ajustable del 3 % al 6 %, caudal máximo de mezcla de 64 L/s. Mezcla automáticamente el concentrado de espuma con agua para una extinción eficiente de incendios de clase B. Funcionamiento sencillo sin necesidad de alimentación externa.

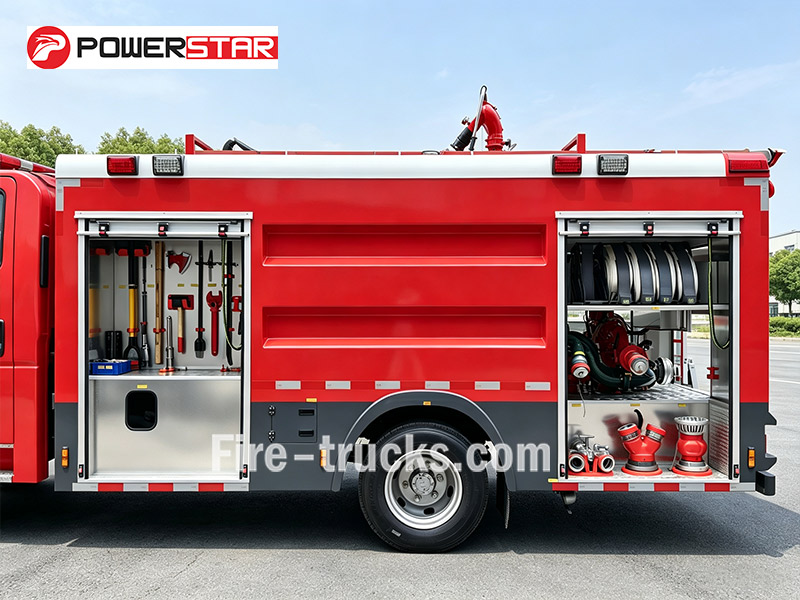

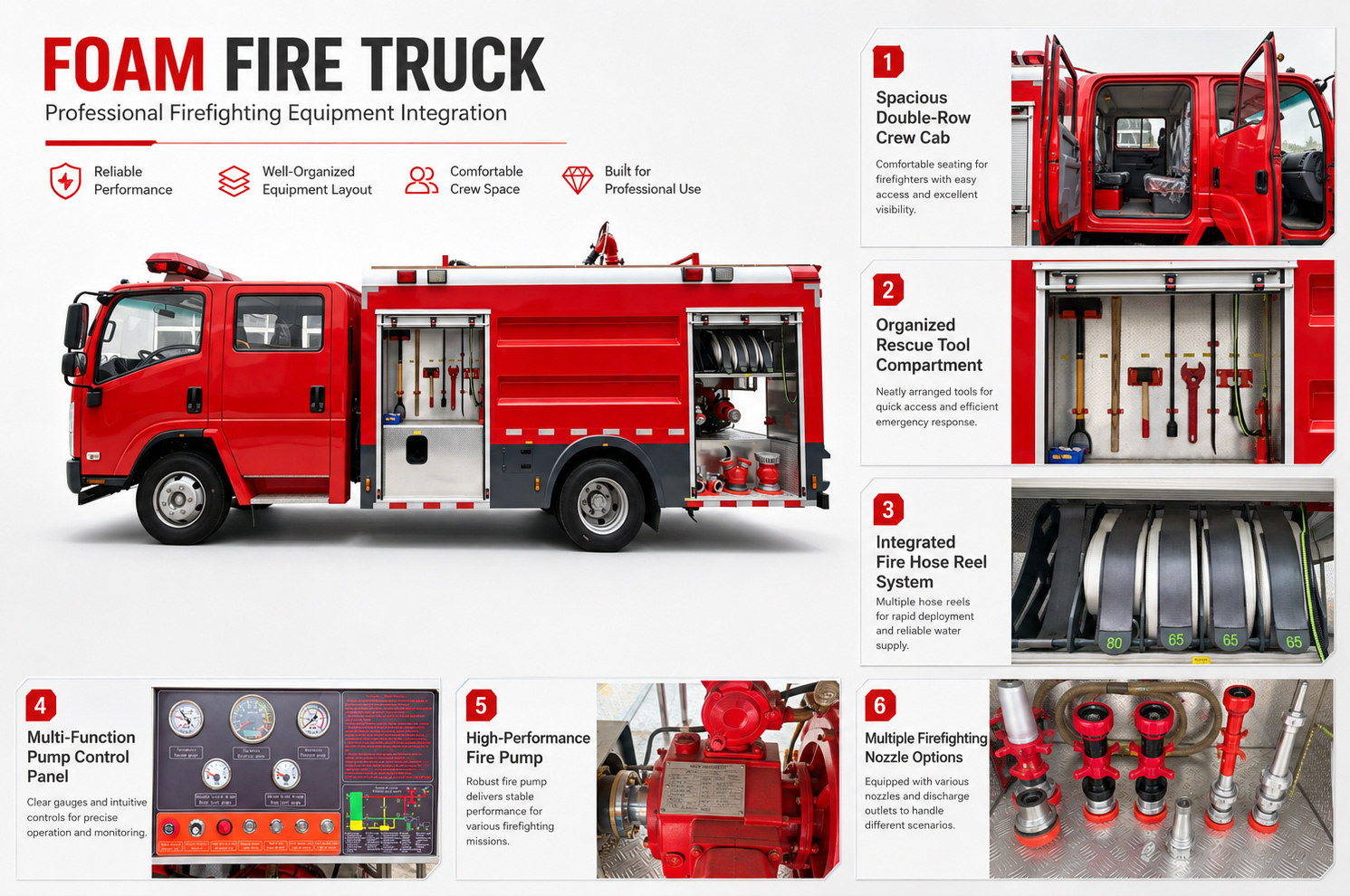

» Ⅵ.Equipos contra incendios :

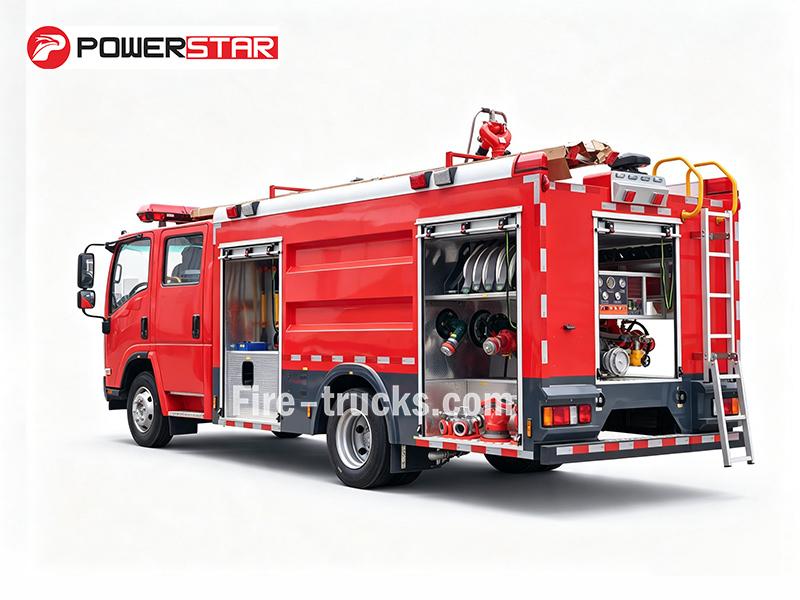

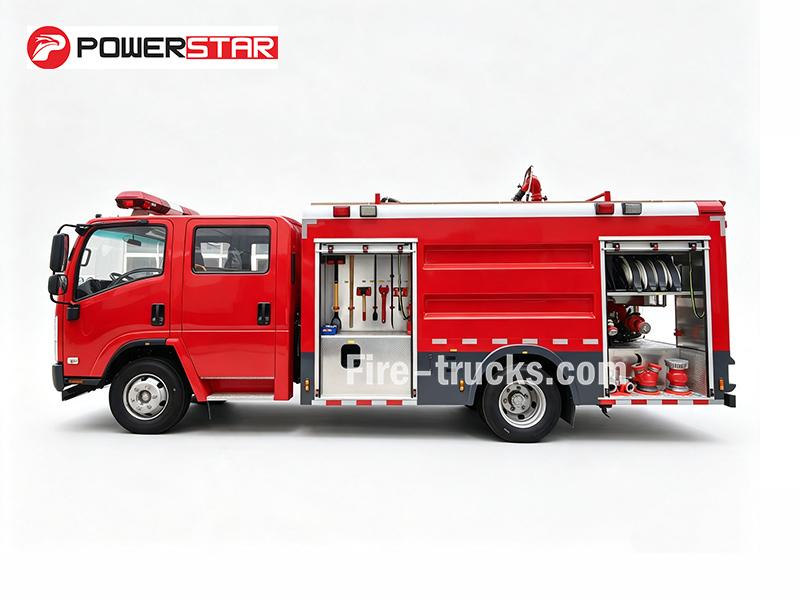

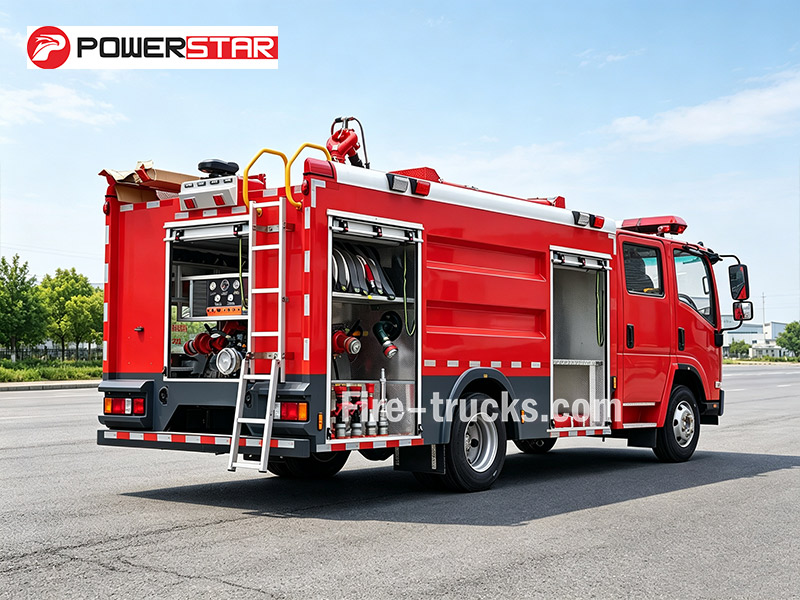

• Compartimento de equipos
Los compartimentos de almacenamiento están dispuestos a ambos lados del vehículo y cuentan con estantes ajustables y bandejas extraíbles. Los estantes sujetan las mangueras contra incendios, las líneas de aspiración y las lanzas de espuma, mientras que las bandejas permiten un acceso rápido a herramientas manuales como llaves, hachas y barras de palanca, reduciendo el tiempo de respuesta durante las llamadas de emergencia.

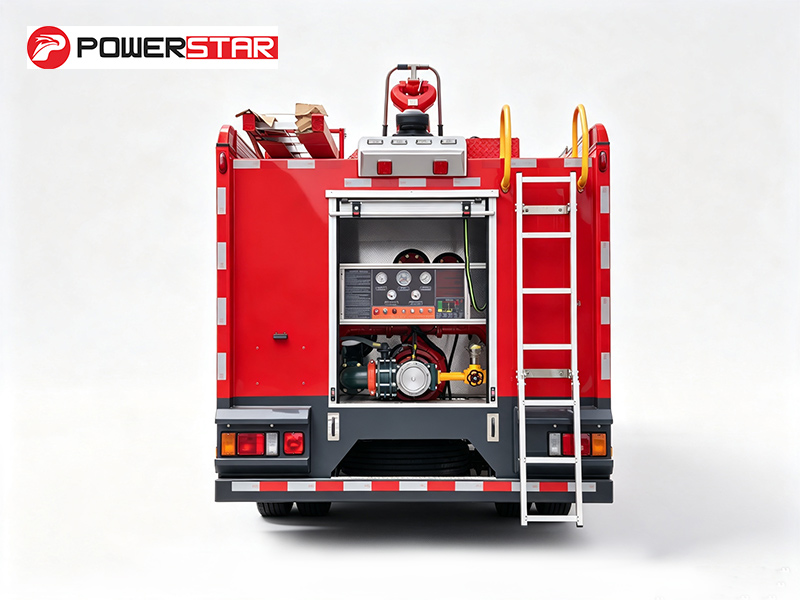

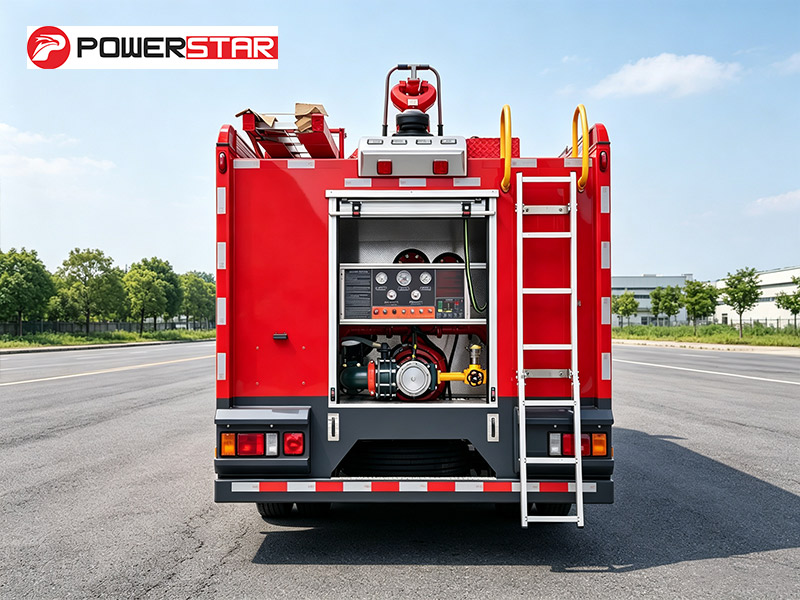

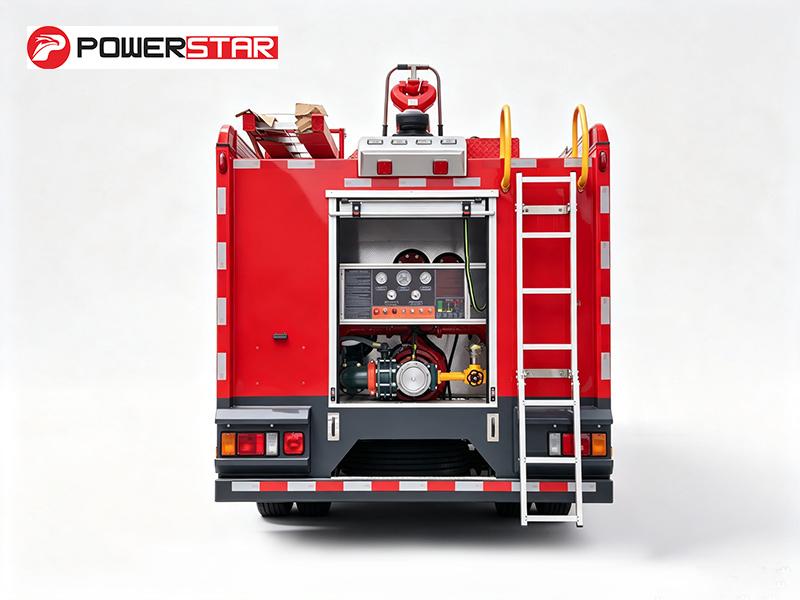

•Sala de bombas: Equipada con una bomba contra incendios CB10/40-XZ, panel de control, manómetro, vacuómetro e iluminación del compartimento. Los accesorios incluyen mangueras contra incendios, líneas de aspiración, colectores, filtros, boquillas contra incendios, lanzas de espuma, llaves para mangueras de aspiración y adaptadores.

El camión de bomberos urbano ISUZU 4×2 incorpora una bomba CB10/40-XZ montada en la parte trasera y un monitor PL8/32 instalado en el techo de la cabina. La capacidad total de fluidos es de 5.000 litros: 4.000 L de agua y 1.000 L de espuma. El vehículo utiliza un chasis compacto 4×2 y está equipado con un motor diésel 4HK1-TCG61 de 189 HP. La entrega estándar incluye mangueras, línea de aspiración, accesorios, lanza de espuma y un kit básico de herramientas. Las especificaciones completas se indican a continuación:

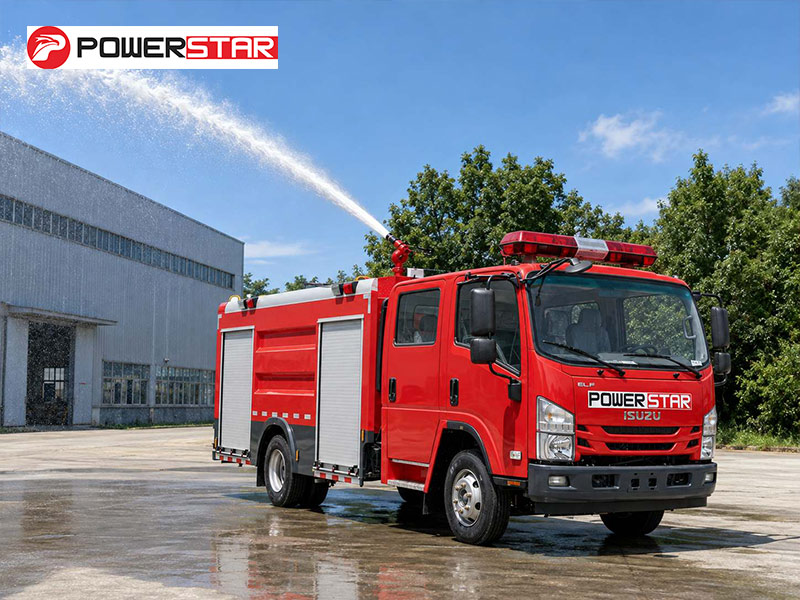

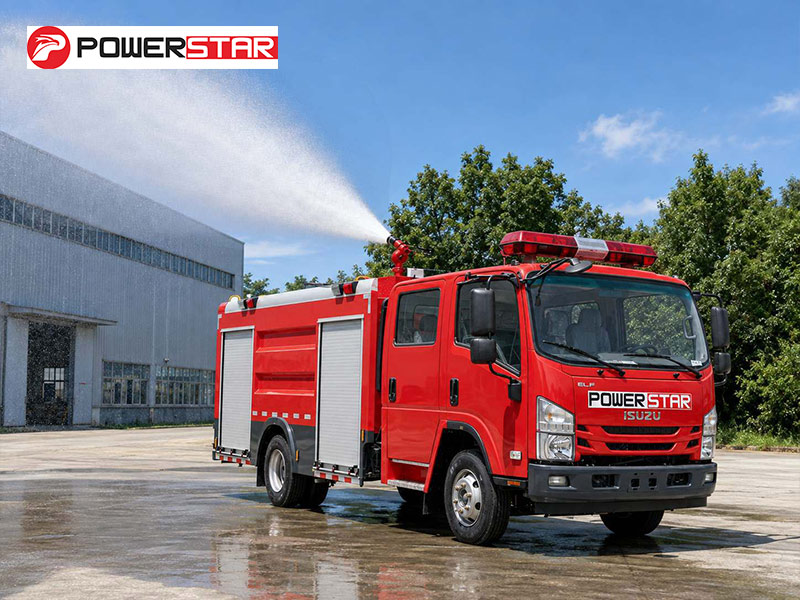

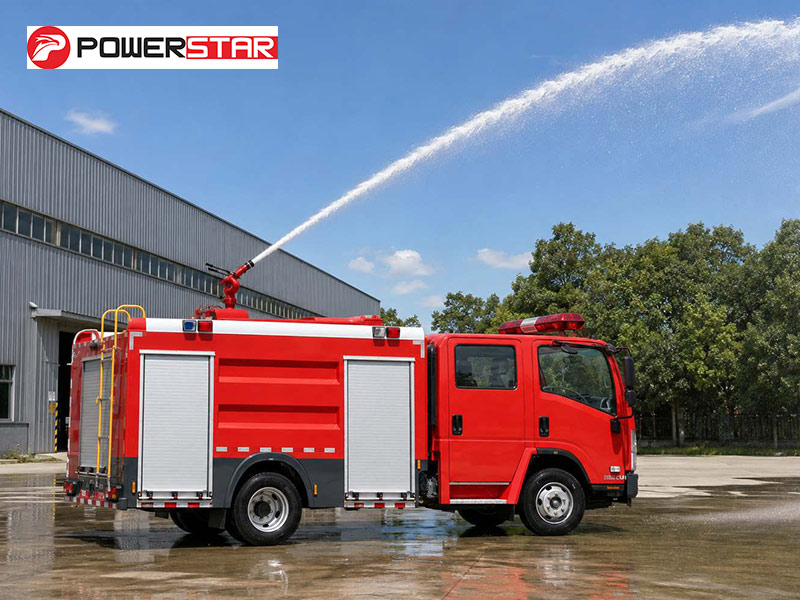

» Ⅶ.Prueba de rendimiento del monitor contra incendios :

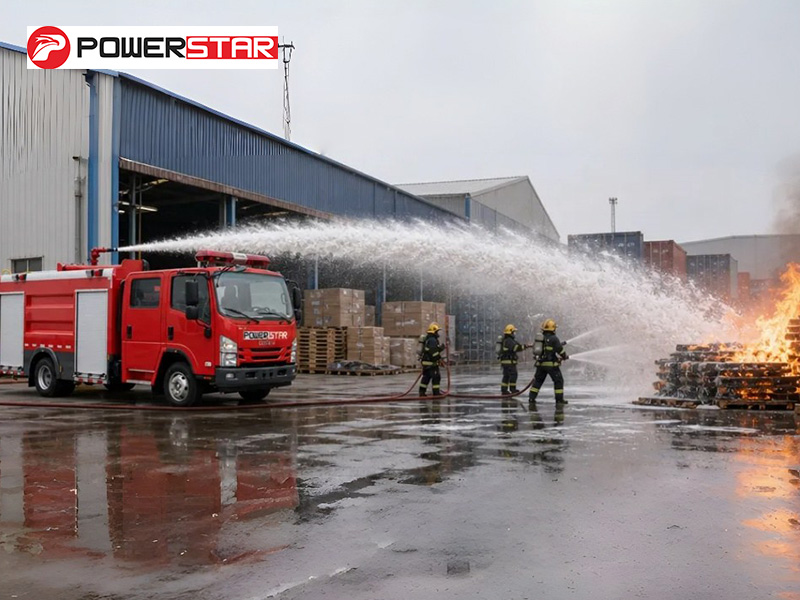

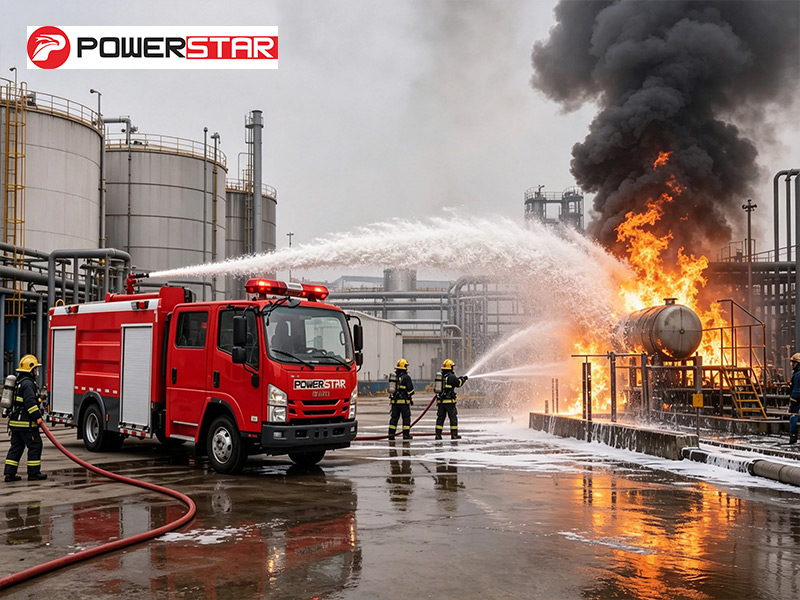

» Ⅷ.Escenarios de aplicación :
