How Does a Fire Truck PTO (Power Take-Off) Work?

How Does a Fire Truck PTO (Power Take-Off) Work?

July 03, 2026

The fire truck PTO (Power Take-Off) is a power transmission device that transfers engine power to the fire pump. When the firefighter activates the PTO, mechanical power from the engine is transmitted through the transmission and PTO to the fire pump — this is the core working principle of how a fire fighting truck PTO system operates — enabling the pump to deliver high-pressure, high-flow water or foam without the need for a separate auxiliary engine.

Modern fire trucks typically use side-mounted PTO or full power PTO systems. These offer stable power output, convenient operation, and low maintenance costs, making them an essential component of the fire truck's firefighting system.

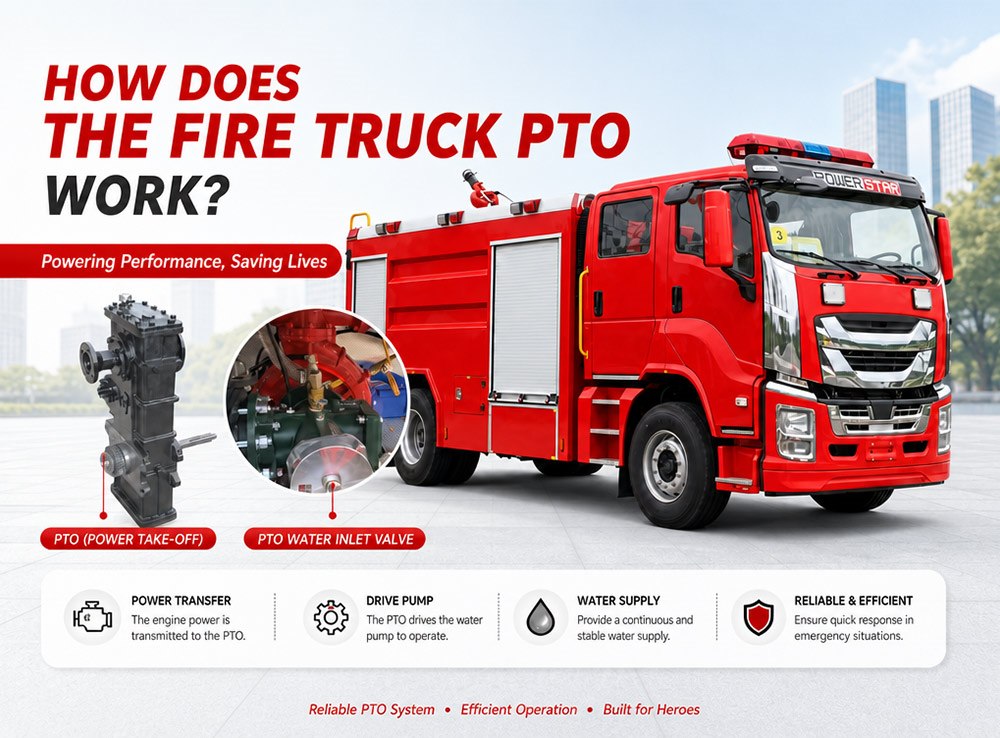

How Does a Fire Truck PTO(Power Take Off) Work

» I. What Is a Fire Truck PTO?

1. PTO Definition

PTO (Power Take-Off) is a critical component in the fire truck's power system. It is a gear transmission device installed between the engine and the transmission, designed to "divert" a portion of mechanical power from the vehicle's engine or transmission to the fire pump or other auxiliary equipment, without affecting the vehicle's normal driving capability.

The fire truck engine is originally responsible only for driving the wheels. However, once the fire truck arrives at the fire scene, the wheels no longer need power, while the fire pump requires power to draw and pressurize water. The PTO is the device that accomplishes this "power switch."

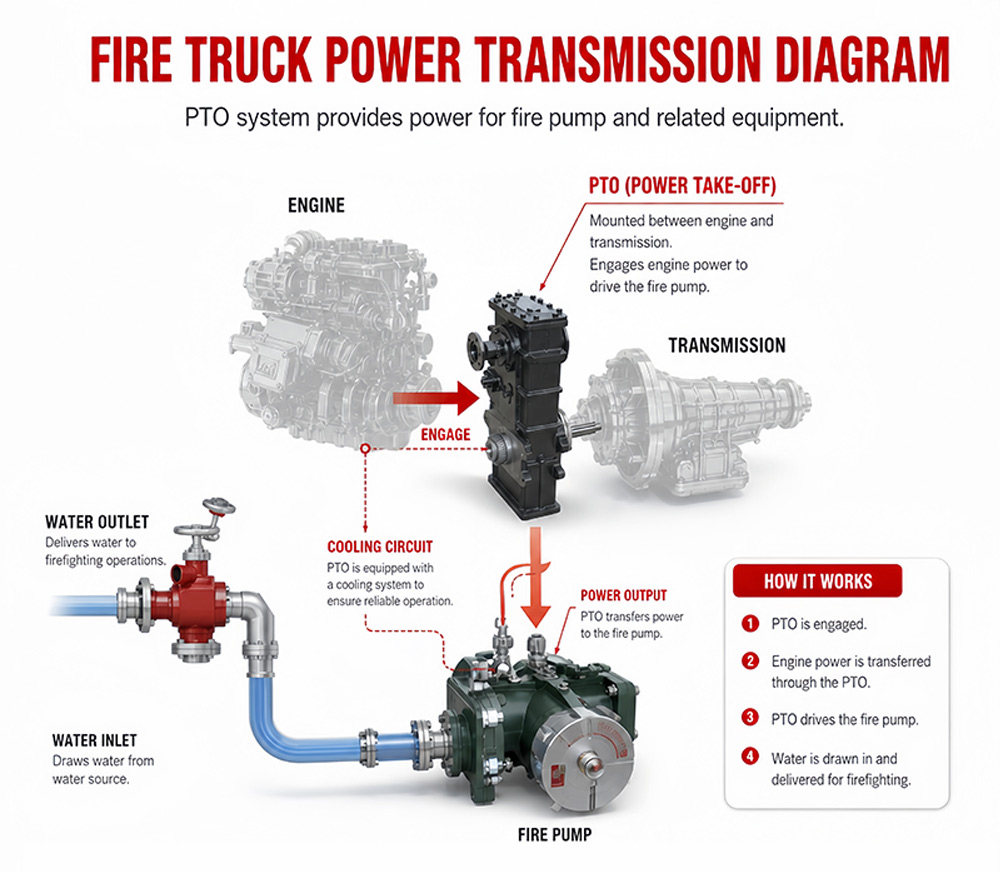

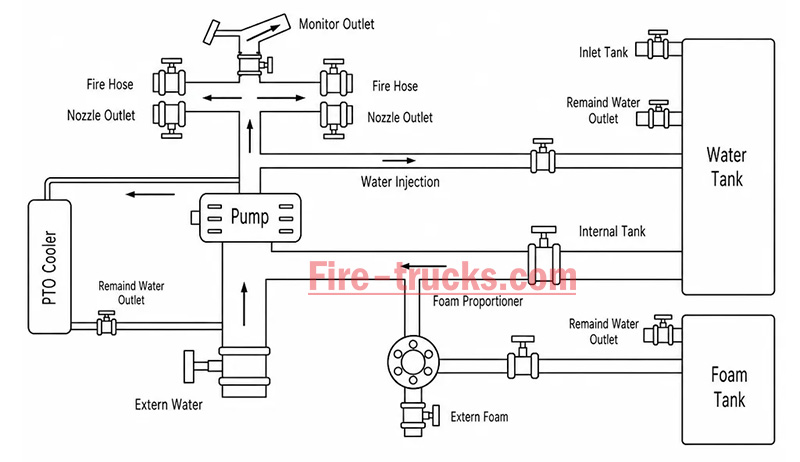

fire truck power transmission diagram

2. What Does Power Take-Off Mean?

Power Take-Off (PTO) literally means "power output device."

On a fire truck, it refers to extracting rotational power from the engine flywheel or transmission gears through gear engagement, and delivering it to the fire pump or other auxiliary equipment.

Its name describes its function:

  • Engine = Power source

  • PTO = Power distributor

  • Fire pump = Power consumption end

Therefore, the PTO is the bridge connecting the "power source" and the "firefighting system."

» II. Why Does a Fire Truck Need a PTO?

The core reason fire trucks must be equipped with a PTO is that firefighting operations require continuous, stable, high-power output that cannot rely on the vehicle's driving state.

Main reasons:

1. Provides continuous firefighting power

The fire pump needs to run for extended periods during firefighting operations. The PTO allows the engine to continuously drive the fire pump at idle or fixed RPM, ensuring stable water pressure and flow.

2. Improves power utilization efficiency

Without a PTO, a separate auxiliary engine would be required to drive the fire pump, which would increase:

  • Cost

  • Maintenance complexity

  • Risk of failure

  • Space occupation

The PTO directly utilizes the vehicle's engine power, improving overall efficiency.

3. Supports multiple firefighting systems

Modern industrial fire trucks may include not only water pumps but also:

  • Foam systems

  • Dry powder systems

  • High-pressure water systems

  • Remote-controlled fire monitors

Without a PTO, there are only two solutions:

  • Install a separate engine to drive the pump → increases weight, cost, maintenance points, and occupies space

  • Keep the pump permanently connected to the transmission → pump stops when vehicle stops, unable to pump water on site

The PTO solves both problems at once:

Mode PTO Status Power Destination Result
Driving mode Disengaged All to wheels Normal driving
Firefighting mode Engaged All to fire pump Pumping while stationary

» III. How Does a Fire Truck PTO Work?

The PTO is essentially a "power distribution and conversion system" that transforms vehicle driving power into firefighting operational power.

From an engineering perspective, the complete power path is:

Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor/Hose System

The PTO's working principle can be summarized in three key stages: power take-off, engagement, and transmission.

1. Power Take-Off — Where Does the Power Come From?

The PTO draws power from the engine. Depending on the installation position, the power take-off method differs:

PTO Type Installation Position Power Source Characteristics
Side-mounted PTO Transmission side Transmission countershaft gear Simple structure, lower power (≤50% engine power)
Sandwich PTO Between engine and transmission Engine flywheel Full power output, mainstream configuration
Split-shaft PTO Between transmission and driveshaft Transmission output shaft High power, allows pumping while driving



2. Engagement — How Is Power Connected?

After the driver presses the PTO switch in the cab, the engagement mechanism activates:

Engagement Method Working Principle Common On
Electric solenoid control Electrical signal activates solenoid, pushing shift fork Mainstream on modern fire trucks
Pneumatic control Compressed air pushes piston, actuating fork Large fire trucks
Manual cable Mechanical cable directly pulls fork Older vehicles

Operation sequence:

Press PTO switch → Solenoid/cylinder actuates → Shift fork pushes sliding gear → Meshes with flywheel or transmission gear → Power connected

3. Transmission — How Does Power Reach the Pump?

After the PTO output shaft begins rotating, power is transmitted through the drive shaft to the fire pump:

PTO output shaft rotates → Drive shaft → Fire pump input shaft → Pump impeller rotates → Water is pressurized and discharged

4. Complete Working Sequence



Step Action Result
Step 1 Engine starts, vehicle idling or driving Engine running, PTO disengaged
Step 2 Arrive at scene, driver presses PTO switch Driving power disengaged (on some models), PTO gear activated
Step 3 PTO establishes power connection with transmission Transmission power is diverted to PTO output shaft
Step 4 Drive shaft transmits power to fire pump Fire pump begins receiving continuous mechanical power
Step 5 Fire pump impeller rotates at high speed Suction → Pressurization → Delivery to discharge lines → Firefighting
Step 6 System reaches balanced RPM Stable output, adjustable pressure, flow, and spray pattern

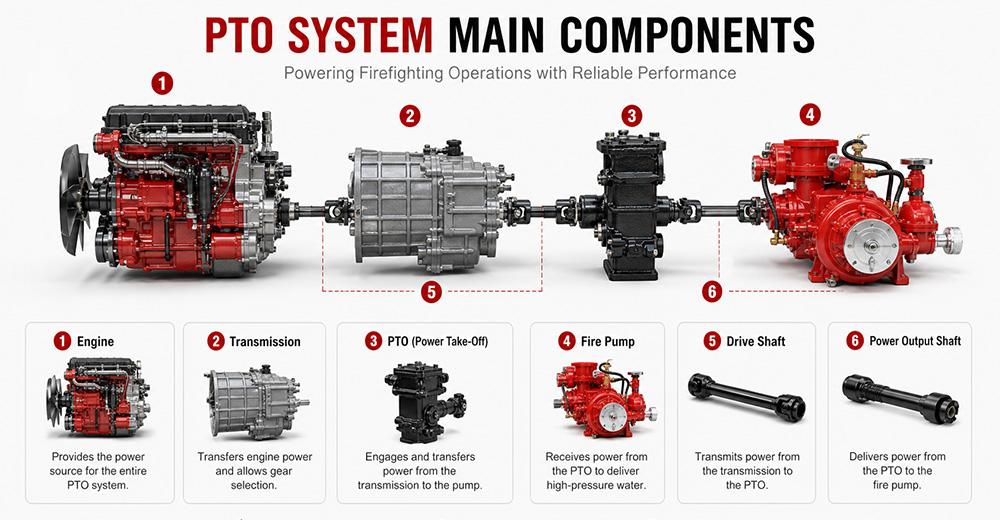

» IV. Main Components of the PTO System

The fire truck PTO system is a complete power transmission chain, with multiple components working together to transfer engine power to the fire pump. The system can be broken down into six core components:

1. Engine

The engine is the power source of the PTO system and the heart of the entire fire truck.

  • Function: Generates raw rotational power, driving the flywheel or crankshaft.

  • Power output: Typically 300–600 HP (depending on chassis model and configuration).

  • Relationship with PTO: The PTO draws power from the engine flywheel or crankshaft — it is the starting point of power.

  • Key characteristic: Engine RPM directly affects PTO output speed and the fire pump's water discharge capability. Fire trucks are typically equipped with high-power diesel engines, which not only drive the vehicle but also provide ample power reserve for the fire pump. After PTO engagement, the operator can control pump discharge pressure by adjusting engine RPM.

2. Transmission

The transmission is responsible for power delivery and speed matching.

  • Function: Receives engine power and adjusts speed and torque through different gear combinations.

  • Relationship with PTO: Side-mounted PTO draws power from internal transmission gears; sandwich PTO is installed at the front of the transmission.

  • Key characteristic: Transmission gear position does not affect PTO output speed — PTO operates independently of gear selection.

  • Two power take-off positions:

    • Transmission side window take-off: PTO mounted on transmission side, drawing power from countershaft or intermediate shaft gears; common on medium-duty fire trucks.

    • Transmission rear-end take-off (sandwich): PTO installed between engine and transmission, drawing power directly from the flywheel, enabling full power output.

3. PTO Unit

The PTO is the core of the entire system, responsible for "extracting" power from the engine and delivering it to the fire pump.

  • Function: Extracts power from the engine or transmission and converts it to the speed and torque suitable for the fire pump.

  • Installation position: Transmission side (side-mounted) or between engine and transmission (sandwich).

  • Key characteristic: Determines power transmission efficiency, speed matching, and operational convenience.

4. Drive Shaft

The drive shaft is the "power bridge" connecting the PTO and the fire pump.

  • Function: Transmits rotational power from the PTO output shaft to the fire pump input.

  • Structure: Typically consists of a metal shaft tube, universal joints, and splined connections.

  • Key characteristic: Must be precisely aligned to avoid vibration; universal joints allow angular compensation.



5. Fire Pump

The fire pump is the final load of the PTO system, responsible for converting mechanical energy into water pressure energy.

  • Function: Receives rotational power from the PTO, drives the impeller to rotate, draws water in, and discharges it under high pressure.

  • Type: Centrifugal pump (single-stage, two-stage, or multi-stage).

  • Typical flow rate: 20 L/s – 180 L/s (1,200 – 6,000 L/min).

  • Typical pressure: 1.0 – 2.5 MPa (10 – 25 bar).

6. PTO Control System

The PTO control system is the "command center" between the driver and the PTO system, responsible for engagement, disengagement, safety protection, and status indication.

  • Function: Controls PTO engagement and disengagement, monitors system status, and provides safety protection.

  • Operating location: Cab interior (primary control) and pump panel (auxiliary control).

  • Control methods: Manual cable, electric solenoid, pneumatic.

Specific control functions:

(1) PTO Engagement Control

The operator presses the PTO switch (electric solenoid/pneumatic) or pulls the lever (manual) in the cab. The control system sends a signal to engage the PTO's internal gears with the power source. After successful engagement is confirmed, an indicator light illuminates, allowing the operator to increase engine RPM.

(2) PTO Disengagement Control

The operator presses the switch again or resets the lever. The control system cuts the signal, and the PTO gears disengage. After disengagement is confirmed, the indicator light turns off.

» V. Different Types of Fire Truck PTO

1. Comparison of Three PTO Types

PTO Type Installation Position Power Source Power Output Typical Application
Sandwich PTO Between engine and transmission Engine flywheel Full power (≥90%) Fire pumpers, aerial trucks
Split-shaft PTO Middle of chassis driveshaft Transmission output shaft Full power Large vacuum trucks, airport fire trucks
Side-mounted PTO Transmission side Transmission gears Partial power (lower) Sprinkler trucks, small vacuum trucks



2. Advantages and Disadvantages of Each PTO Type

Sandwich PTO

  • Advantages: Full power output (≥90%), supports "pumping while driving" (dual-function), high transmission efficiency, easy lubrication.

  • Disadvantages: Higher cost, complex installation, requires modification to the engine-transmission connection.

Split-shaft PTO

  • Advantages: Full power output, no additional space required, high reliability, good dynamic balance, can replace auxiliary engine to drive large pumps.

  • Disadvantages: Requires cutting the original driveshaft, installation position selection must consider driveshaft angle and length compensation.

Side-mounted PTO

  • Advantages: Low cost, simple installation, can draw power directly from the transmission side.

  • Disadvantages: Only partial power available, lower output torque, cannot drive high-power fire pumps, mainly used for low-speed, low-power equipment.

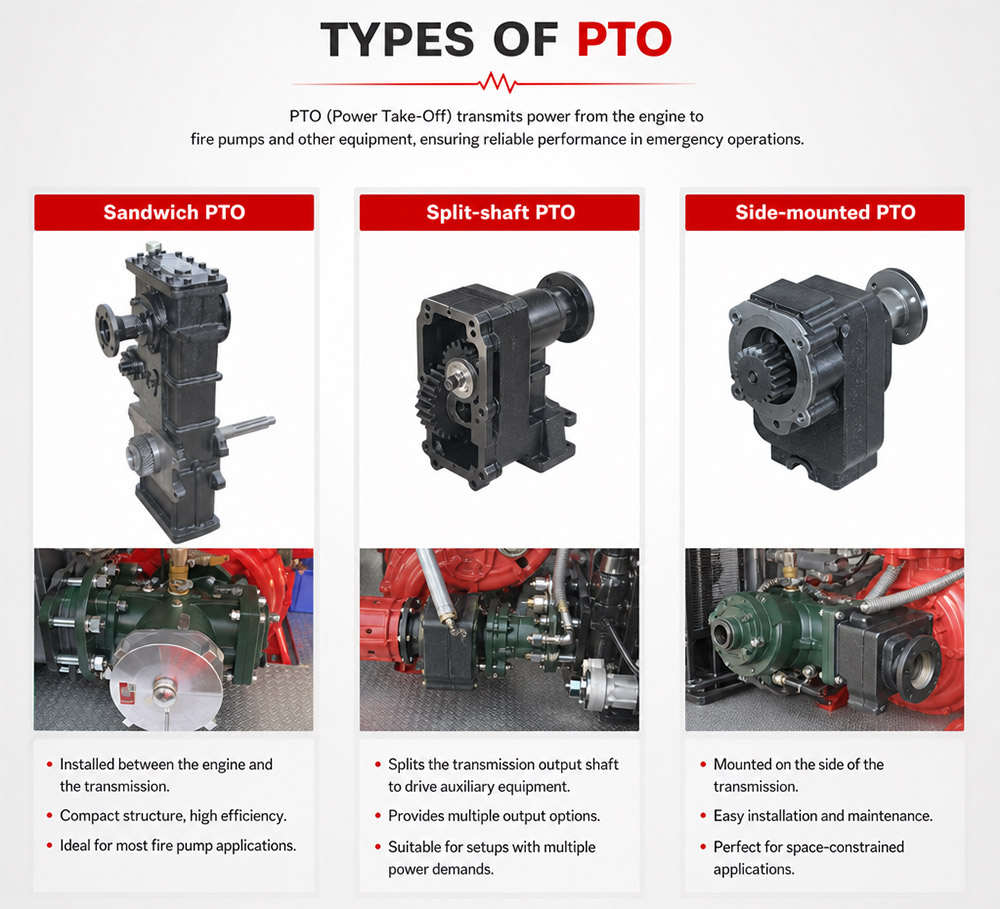

Types of Power Take-off (PTO) for Fire Trucks

» VI. How Does the PTO Drive the Fire Pump?

1. Power Transmission Chain

The process follows a clear mechanical transmission chain:

Engine → PTO → Drive Shaft → Fire Pump → Impeller Rotation → Suction → Pressurization → Fire Monitor

2. Why Is Fire Pump Pressure Stable?



Factor Role
Centrifugal pump characteristic When impeller speed is constant, discharge pressure remains naturally stable
PTO rigid connection No slippage or power loss, ensuring continuous stable power input
Pressure governor Automatically detects flow changes and adjusts engine RPM to maintain set pressure
Relief valve Automatically bypasses when pressure exceeds limit, preventing equipment damage

3. Why Does Engine RPM Affect Pump Pressure?

① Pump speed is determined by engine RPM

Fire pump impeller speed = Engine RPM × PTO ratio. The PTO ratio is fixed (e.g., 1.75:1), so pump speed changes directly with engine RPM.

Calculation formula:

Engine RPM × PTO ratio = Pump speed (RPM)

② Physical relationship between pressure and speed

The pressure generated by a centrifugal pump is proportional to the square of the impeller speed. This physical law means that small changes in RPM cause significant pressure fluctuations.

  • Speed increases → Centrifugal force increases → Discharge pressure rises

  • Speed decreases → Centrifugal force decreases → Discharge pressure drops

How Does a Isuzu Fire Truck PTO Work

» VII. Common PTO Faults and Solutions

1. PTO will not engage

  • Possible causes: Low air pressure (pneumatic type), faulty solenoid, damaged or stuck cable, interlock conditions not met (parking brake not applied, transmission not in neutral).

  • Solutions: Check air system pressure (must be ≥0.6 MPa); test solenoid; inspect cable; confirm parking brake is applied and transmission is in neutral.

2. PTO engages but pump does not work

  • Possible causes: PTO clutch failure, broken drive shaft or worn splines, damaged internal gears.

  • Solutions: Check PTO clutch engagement; inspect drive shaft for breakage or loose connections; disassemble and inspect internal gears.

3. PTO unusual noise

  • Possible causes: Poor gear meshing or wear, worn bearings, insufficient or degraded lubrication, PTO not fully disengaged.

  • Solutions: Check gear clearance and tooth wear; inspect bearings; replace with qualified lubricant; confirm PTO is fully disengaged.

4. PTO oil leakage

  • Possible causes: Worn or deteriorated seals, cracked housing, loose mounting bolts.

  • Solutions: Replace seals (O-rings, oil seals); inspect housing for cracks; tighten mounting bolts.

5. PTO overheating

  • Possible causes: Prolonged high-load operation, insufficient or degraded lubricating oil, cooling system failure.

  • Solutions: Reduce load or shut down for cooling; replace with qualified lubricant; inspect cooling lines.

6. PTO insufficient power

  • Possible causes: Improper PTO ratio selection, engine RPM set too low, clutch slippage.

  • Solutions: Confirm PTO ratio matches the fire pump; increase engine RPM to rated operating range; inspect clutch for slippage.

» VIII. FAQ

Q1. What does PTO stand for on a fire truck?

PTO stands for Power Take-Off. It is a mechanical system that transfers engine power from the truck's transmission to the fire pump. In simple terms, PTO allows the fire truck's engine to power the pumping system so it can deliver high-pressure water or foam for firefighting operations without needing a separate engine. It is a critical component in industrial and municipal fire trucks.

Q2. Why do fire trucks need a PTO?

Fire trucks need a PTO because it enables the vehicle's main engine to drive the fire pump efficiently. Without a PTO, the fire pump would require a separate engine, which increases cost, weight, and maintenance complexity. PTO systems provide a compact, reliable, and fuel-efficient way to ensure continuous water or foam supply during firefighting operations.

Q3. Can a fire truck operate without a PTO?

Most modern fire trucks cannot operate their pumping system without a PTO because the PTO is responsible for transferring engine power to the fire pump. However, some specialized fire vehicles may use an independent auxiliary engine to drive the pump. These designs are less common due to higher cost, increased maintenance, and lower efficiency compared to PTO-based systems.

Q4. What is the difference between PTO and a fire pump?

The PTO is a power transmission device, while the fire pump is a water or foam pumping system. The PTO delivers mechanical power from the engine to the pump, and the fire pump converts that power into hydraulic pressure to move water or foam. In short, PTO is the "power source connector," and the fire pump is the "firefighting output device."

Q5. How much power can a fire truck PTO provide?

The power output of a fire truck PTO depends on the vehicle design and transmission system. Typically, PTO systems can provide between 50 kW to over 300 kW of mechanical power. Heavy-duty industrial and airport fire trucks often use high-capacity PTO systems capable of supporting large-flow fire pumps and continuous high-pressure operations.

Q6. What are the different types of fire truck PTOs?

There are several types of fire truck PTO systems, including side-mounted PTO, rear-mounted PTO, split shaft PTO, and full power PTO. Side-mounted PTO is commonly used in standard fire trucks, while split shaft and full power PTO systems are used in industrial and airport fire trucks where higher power output and continuous operation are required.

Q7. How do you maintain a fire truck PTO?

PTO maintenance includes regular inspection of lubrication oil levels, checking for leaks, tightening mounting bolts, and ensuring proper alignment of the drive shaft. Operators should also test engagement and disengagement functions regularly. Preventive maintenance is essential to avoid overheating, mechanical wear, and unexpected failure during emergency operations.

Q8. What causes a fire truck PTO to fail?

Common causes of PTO failure include insufficient lubrication, worn gears, misalignment of the drive shaft, overheating, and improper operation by the driver. Electrical or hydraulic control system failures can also prevent PTO engagement. Regular maintenance and correct operating procedures significantly reduce the risk of PTO failure.

Q9. Which PTO is best for industrial fire trucks?

For industrial fire trucks, the best option is usually a split shaft PTO or full power PTO system. These systems can handle high power output, continuous operation, and large-capacity fire pumps. They are widely used in petrochemical plants, refineries, airports, and large industrial facilities where reliable and long-duration firefighting performance is required.

Q10. What should buyers consider when choosing a fire truck PTO?

Buyers should consider engine power compatibility, required fire pump flow rate, vehicle type, and working environment. It is also important to evaluate PTO durability, cooling performance, maintenance accessibility, and compatibility with the chassis. For export projects, compliance with international standards and local regulations should also be taken into account to ensure approval and operational reliability.

» IX. Key Takeaways

  • PTO (Power Take-Off) is the core system that transfers engine power to the fire pump — it determines whether the entire firefighting system can operate properly.

  • The fire truck power chain is: Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor. Any weak link in this chain affects final firefighting performance.

  • The primary function of the PTO is to provide stable, continuous mechanical power output, enabling the fire truck to deliver efficient water or foam supply without requiring a separate engine.

  • Different PTO types (Side-mounted, Rear-mounted, Split shaft, Full power) are suited to different fire truck classes. Industrial fire trucks typically prioritize high-power PTO systems.

  • PTO performance must match the fire pump flow rate and vehicle chassis, otherwise issues such as insufficient power, unstable pressure, or system overload may occur.

  • Regular PTO system maintenance (lubrication, tightening, alignment inspection) is key to ensuring reliable fire truck operation, especially in high-intensity industrial applications.

  • When purchasing industrial fire trucks, buyers should not focus solely on price. PTO power, stability, compatibility, and after-sales support are equally critical factors to evaluate.

  • For high-risk scenarios such as petrochemical plants, airports, and large industrial parks, Full Power PTO or Split Shaft PTO systems are recommended to ensure continuous operational capability.



Facebook Linkedin Youtube Twitter Pinterest

Información relacionada

Puede estar interesado en la siguiente información

Camión de bomberos acuático vs. camión de bomberos de espuma: ¿Cuál debería elegir?
Camión de bomberos acuático vs. camión de bomberos de espuma: ¿Cuál debería elegir?

camiones de bomberos acuáticos Los camiones de bomberos con espuma combaten incendios comunes de madera, papel y tela. Los camiones de bomberos con espuma combaten incendios de líquidos inflamables como gasolina y aceite. La elección del camión adecuado depende de los riesgos presentes. A camión de bomberos acuáticos Transporta un gran depósito de agua y utiliza una bomba de alta presión para distribuir el agua mediante mangueras o un cañón de agua. Es el tipo de camión de bomberos más común en los cuerpos de bomberos municipales y en instalaciones industriales de todo el mundo. A Camión de bomberos de espuma Por otro lado, está especialmente diseñado para transportar y distribuir espuma contra incendios. Cuando el agua por sí sola no puede extinguir un fuego eficazmente —como en el caso de líquidos inflamables, productos químicos o incendios de combustible— la espuma es la mejor opción. La espuma actúa creando una capa sobre el fuego, cortando el suministro de oxígeno e impidiendo que se reavive. I. ¿Qué es un camión de bomberos acuático? Un camión cisterna es exactamente lo que su nombre indica: un vehículo equipado con un gran depósito de agua, una potente bomba y mangueras o monitores para lanzar agua sobre los incendios. El depósito suele tener una capacidad de entre 500 y 3000 galones (aproximadamente de 2000 a 12 000 litros). La bomba extrae el agua del depósito o de una fuente externa, como una boca de incendios, un lago o un estanque, y la impulsa a alta presión a través de las mangueras. Dónde funcionan mejor los camiones cisterna contra incendios: Los camiones de bomberos acuáticos son ideales para Incendios de clase A , que implican combustibles comunes: Madera y tablones Papel y cartón Tela y tejido Caucho y plásticos Hierba, arbustos y materiales forestales Si el incendio involucra materiales que arden en una casa, almacén o campo, generalmente el agua lo apagará. Limitaciones del agua: El agua tiene una gran desventaja. Al rociarla sobre líquidos en combustión, como gasolina, aceite o productos químicos, se hunde porque es más densa que estos combustibles. El combustible flota en la superficie y continúa ardiendo. En algunos casos, el agua incluso puede propagar el fuego a una zona más amplia. Por eso, el agua sola no es eficaz para apagar incendios de líquidos inflamables. Especificaciones de la bomba contra incendios del camión de bomberos: Camión de bomberos acuáticos monitor de incendios presupuesto: II. ¿Qué es un camión de bomberos de espuma? Un camión de bomberos especializado en espuma es un vehículo diseñado para transportar y distribuir espuma contra incendios. Cuenta con dos tanques separados: uno para agua y otro para concentrado de espuma. Un sistema de dosificación mezcla ambos componentes en una proporción específica, generalmente del 1%, 3% o 6% de concentrado de espuma con respecto al agua. Esta mezcla pasa luego por una boquilla de espuma donde se le añade aire, creando una capa de espuma expandida y estable. Cómo...

Detalles
Cómo funcionan los camiones de bomberos: sistemas y componentes esenciales
Cómo funcionan los camiones de bomberos: sistemas y componentes esenciales

camiones de bomberos Funcionan mediante la coordinación de múltiples sistemas para lograr el suministro de agua, la generación de presión y la extinción de incendios. Comprender estos principios ayuda a los bomberos a operar con eficacia en situaciones de emergencia. » I. Cómo funcionan los camiones de bomberos: ▪ A. Sistema de bombeo: El corazón de la extinción de incendios: El corazón de cualquier camión de bomberos es su bomba. Esta potente unidad extrae agua del depósito interno o de una fuente externa, como una boca de incendios, un lago o un estanque, y la impulsa a través de mangueras a alta presión. La bomba más común es la centrífuga, que utiliza un impulsor giratorio para presurizar y mover el agua. Los bomberos controlan el flujo de agua mediante una serie de palancas y manómetros en el panel de la bomba. Pueden ajustar la presión según sea necesario y dirigir el agua a varias mangueras simultáneamente. Tipo de bomba Características Mejor aplicación Bomba centrífuga de una sola etapa Alto caudal, presión moderada extinción de incendios municipales generales Bomba centrífuga de dos etapas Se puede alternar entre volumen y presión. Edificios de gran altura, largas mangueras tendidas Bomba multietapa Presión muy alta Instalaciones industriales, sistemas de espuma ▪ Parámetros clave de la bomba: › Caudal: 1.200 - 6.000 litros por minuto (según el modelo) › Presión máxima: 1,0 - 2,5 MPa (10-25 bar) › Tiempo de preparación: ≤30 segundos ▪ B. Tanque de agua y sistema de almacenamiento: › Capacidad del tanque: 500 - 1500 galones (aproximadamente 2000 a 6000 litros), dependiendo del tamaño y tipo del vehículo. › Material del tanque: Acero inoxidable resistente a la corrosión o acero al carbono revestido. › Deflectores internos: Múltiples compartimentos con diseño antisobretensión para controlar el movimiento del agua durante la respuesta a emergencias. › Tiempo de llenado: ≤3 minutos mediante hidrante o bomba de agua › Indicador de nivel de agua: Indicador visual en el lateral del depósito; pantalla opcional en la cabina. El tanque está construido con materiales resistentes a la corrosión, normalmente acero inoxidable o acero al carbono revestido, con placas deflectoras internas que controlan el flujo de agua durante la conducción en situaciones de emergencia. ▪ C. Sistemas de mangueras y boquillas Los camiones de bomberos transportan diversas mangueras con diferentes funciones: › Manguera de ataque: 1,5 - 2,5 pulgadas de diámetro — suministra agua directamente al origen del fuego. › Manguera de suministro: de 4 a 5 pulgadas de diámetro — transporta agua desde hidrantes u otras bombas. › Manguera de refuerzo: de diámetro pequeño en carrete — se utiliza para incendios pequeños como incendios de pasto o de vehículos. En el extremo de la manguera, la boquilla permite a los bomberos controlar el chorro de agua, ajustando la presión, el patrón y la dirección según el tipo de incendio. ▪ D. Monitor de incendios › Monitor de agua: Proporciona un chorr...

Detalles
Buen diseño para el vehículo de extinción de incendios Isuzu 700P del año 2026
Buen diseño para el vehículo de extinción de incendios Isuzu 700P del año 2026

Como la fábrica de camiones de bomberos Isuzu más profesional, el diseño principal del camión de bomberos Isuzu NPR con sistema de espuma de agua consiste en integrar un sistema de extinción de incendios con espuma en un camión cisterna, creando un equipo de extinción compuesto capaz de rociar tanto agua como espuma. Puede extinguir incendios de forma independiente, suministrar agua o espuma a otros equipos y es ideal para operar en zonas áridas y con escasez de agua. ★ Técnico Especificación Todos los camiones de bomberos de CS Trucks, 100% basados en los requisitos del cliente. Capacidad Modelo de motor Agua Espuma Bomba contra incendios Monitor de incendios 2.500 litros ISUZU 4HK1 / 19 0 CV 2.500 litros 500 litros Bomba contra incendios CB10/40 PL8/32 Camión con cabina y chasis ISUZU oficial de 2026 para bomberos. Dibujo original del chasis del camión de bomberos de 2026 Artículo Detalles de diseño de los camiones de bomberos Isuzu Núcleo de diseño Integra un sistema de extinción de espuma en un camión cisterna de bomberos, formando un vehículo de extinción de incendios de doble capacidad capaz de descargar tanto agua como espuma. Las características incluyen: • Sistema independiente de extinción de incendios • Suministro de agua o mezcla de espuma a otros equipos • Adecuado para zonas áridas o con escasez de agua, lo que permite un uso multifuncional. Concepto de diseño general Diseñado para satisfacer las necesidades de extinción de incendios en talleres y áreas circundantes, con capacidades mejoradas para incendios de petróleo, eléctricos y de materiales sólidos; el vehículo consta de un chasis y equipamiento de carrocería especializado, haciendo hincapié en la fiabilidad, la multifuncionalidad y la facilidad de operación. Selección de chasis • Utiliza chasis de tipo II de servicio medio o pesado de eficacia probada • Se recomienda la tracción integral para mejorar la movilidad y la tracción en terrenos complejos. NUEVO DISEÑO DE LOS CAMIONES DE ACCIÓN DE AGUA ISUZU 700P PARA 2026 Componentes principales del sistema y puntos clave de diseño 1. Tanque de agua y tanque de líquido espumante • Material: Acero inoxidable, resistente a la corrosión • Capacidad recomendada: Depósito de agua 3000–5000 L, depósito de líquido espumante 300–600 L • Optimización estructural: Los deflectores internos separan las cámaras de agua y espuma, conmutables mediante puertos de conexión al modo de depósito de agua único, lo que permite un uso multifuncional. 2. Sistema de dosificación de espuma • Utiliza un dosificador de presión equilibrada (componente principal) para mezclar con precisión agua y concentrado de espuma en proporciones del 3% o del 6%. • Salida estable que no se ve afectada por fluctuaciones de caudal o presión, adecuada para operadores no especializados. • Equipado con entrada de succión de espuma externa para reposición in situ. 3. Sistema de descarga • Bomba contra incendios: Bomba centrífuga multietapa de alta eficiencia y ahorro de energía, ...

Detalles
Monitor de polvo seco fijo PF5-15 de China
Monitor de polvo seco fijo PF5-15 de China

El PF5-15 monitor fijo de polvo seco Utiliza polvo seco como medio y se apoya en una base fija para una pulverización estable. Es adecuado para áreas químicas y de almacenamiento, y puede cubrir rápidamente la superficie en llamas en las primeras etapas de un incendio, mejorando así la eficiencia de extinción. El Monitor de polvo seco fijo PF5-15 Tiene una estructura robusta, es fácil de operar y se puede vincular con un sistema de control automático para activación remota y pulverización precisa. » Ⅰ. Monitor de polvo seco fijo PF5-15 estructura: Características del monitor de polvo seco fijo PF5-15: ● Completamente funcional; ● Estructura simple y novedosa; ● Rendimiento estable y fácil mantenimiento; ● Baja presión de entrada; ● Equipado con una válvula de drenaje automática con funciones de bloqueo horizontal y vertical; ● Material: Aleación de aluminio fundido de precisión; ● Cabeza del cañón: Aleación de aluminio. » II. Cañón de espuma PL24 presupuesto: Modelo Fluir ( kilogramo /s ) Rango ( metro ) Presión nominal de trabajo ( Mpa ) Rotación de tono ( ° ) Rotación horizontal ( ° ) Largo × Ancho × Alto ( mm ) Peso ( kilogramo ) PF5-15/40 40 ≥42 0.80 -45 ~ +70 0 ~ 360 980x340x550 28.5 » III. Aplicaciones del producto: Camión de bomberos con monitor fijo de polvo seco PF5-15 Prueba del monitor de polvo seco fijo PF5-15 El monitor fijo de polvo seco PF5-15 ofrece una gran distancia de pulverización y una amplia cobertura, y puede formar rápidamente una barrera extintora de polvo seco. Es adecuado para ubicaciones fijas como plantas químicas, depósitos de petróleo y áreas de almacenamiento, proporcionando capacidades de extinción de incendios continuas y estables en áreas extensas.

Detalles
Código de falla del motor del camión de bomberos Isuzu 6HK1-TC
Código de falla del motor del camión de bomberos Isuzu 6HK1-TC

Camiones de bomberos Isuzu 6HK1-TC , también llamado Vehículo de rescate y bomberos Isuzu Diagnóstico y soluciones de códigos de error del motor. El motor Isuzu 6HK1-TC utiliza el avanzado sistema de control electrónico de la bomba de inyección de combustible TICS, y la ECU (Unidad de Control del Motor) cuenta con autodiagnóstico. Cuando el sistema detecta una falla, se enciende la luz de advertencia "CHECK ENGINE" y se almacena el código de falla correspondiente. Comprender la interpretación y las soluciones de estos códigos de error puede mejorar eficazmente el mantenimiento del motor. Códigos de error comunes y soluciones Códigos de problemas de la serie P P0101 (circuito del sensor de flujo de masa de aire bajo) Revise el sensor de temperatura del refrigerante del motor y su cableado. Verifique la tensión de alimentación del sensor y la conexión a tierra. Reemplace la ECU o el sensor si es necesario. P0102 (circuito alto del sensor de flujo de masa de aire) Revise la calidad del combustible y el estado del filtro. Limpie el sistema de combustible. Revise el regulador de presión de combustible, la bomba de combustible y los circuitos de los inyectores. P0103 (Circuito alto del sensor de flujo de masa de aire A) Revise el circuito de la señal del sensor para detectar un cortocircuito. Compruebe el estado de funcionamiento del sensor. Reemplace el sensor o la ECU si es necesario. Códigos de problemas digitales 10 (Error del sensor de bastidor) Revise el sensor de la cremallera y su cableado. Verifique que la transmisión de la señal sea normal. 11 (Error del sistema servo del regulador de velocidad) Verifique el estado de funcionamiento del servosistema del regulador de velocidad. Pruebe las conexiones del circuito relacionado. 14 (Error del sensor de velocidad auxiliar) Verifique la posición de instalación del sensor de velocidad auxiliar. Pruebe la señal de salida del sensor. 15 (Error del sensor N-TDC) Compruebe la conexión del sensor N-TDC Verificar la precisión de la señal Mantenimiento del sistema y medidas preventivas SN Elementos de diagnóstico Tiempo de decisión Control de respaldo datos Gobernador electrónico Antes de viajar 10 Error del sensor de rack 160 ms Sin aceite o velocidad constante Control normal 11 Error del sistema servo del gobernador 1s Sin aceite o velocidad constante Control normal 14 Error del sensor de velocidad secundario 10 segundos Control normal Control normal 15 Error del sensor N-TDC — Control normal Control normal 14/15 Error en el sensor N-TDC y en el sensor de velocidad secundario 2,5 s Aceite roto Control desactivado 211 Error del sensor de temperatura del combustible 3 segundos 20℃ Control desactivado 22 Error del sensor de temperatura atmosférica 1s 25℃ 23 Error del sensor de temperatura del refrigerante del motor 3 segundos 55℃ Control normal Conector Terminal N° Señal Diámetro del cable (Arnés de bomba de inyección) SWP 8 terminales Negro 1 Voltaje de accionamiento del actuador del gobernador - 1 Sala 2 2...

Detalles
Consejos de mantenimiento del motor del vehículo de bomberos y rescate Isuzu 6HK1
Consejos de mantenimiento del motor del vehículo de bomberos y rescate Isuzu 6HK1

Vehículos de rescate contra incendios Isuzu 6HK1 , también llamado Camión de bomberos Isuzu , Si el motor de un camión de bomberos de rescate Isuzu se sobrecalienta, primero se deben revisar las siguientes áreas: 1. Sistema de enfriamiento: Problemas como un ventilador dañado, un radiador obstruido, un termostato dañado o un refrigerante insuficiente pueden contribuir al sobrecalentamiento del motor. 2. Calidad y cantidad de aceite: La mala calidad del aceite o la cantidad insuficiente de aceite también pueden provocar el sobrecalentamiento del motor. 3. Fallas mecánicas como reventones de cilindros, grietas en las camisas de cilindros o fisuras en las camisas de cilindros también pueden causar este fenómeno. Como motor diésel de servicio pesado, el motor Isuzu 6HK1 requiere un estricto cumplimiento de las especificaciones técnicas de mantenimiento. Los puntos clave son los siguientes: 1. Comprensión estructural y especificaciones de desmontaje y montaje Mecanismo de biela-cigüeñal La camisa del cilindro presenta un diseño de ajuste holgado, lo que requiere herramientas especiales para evitar que se desprenda durante el desmontaje y el montaje. La holgura estándar es de 0,122 a 0,156 mm. El diámetro exterior del pistón tiene una tolerancia ajustada (114,894–114,909 mm). Durante la instalación, preste atención a la dirección de apertura del segmento del pistón y al ajuste de las tres holguras (extremo, lateral y posterior). El cárter inferior es una estructura de una sola pieza y debe izarse durante el mantenimiento para evitar deformaciones. Alineación del sistema de sincronización Durante el montaje de la caja de cambios, alinee las marcas del engranaje del cigüeñal y del engranaje loco. La marca B del árbol de levas debe estar alineada con la superficie de la culata. El motor debe estar en el punto muerto superior de compresión del primer cilindro. Al instalar la bomba de inyección de combustible, alinee el puntero de sincronización con el punto S del conector y alinee la marca del avance de inyección con el puntero del cuerpo de la bomba. • El motor de CC lineal empuja la bobina hacia arriba y hacia abajo bajo la señal de salida de la unidad de control. • La biela instalada en el conjunto de la bobina transmite el movimiento ascendente y descendente de la bobina al bloque de conexión, el cual se encuentra en el extremo de la cremallera. Bajo la presión del bloque de conexión, la cremallera se mueve a izquierda y derecha para ajustar la cantidad de combustible inyectado. Cuando el conjunto de la bobina sube, la biela empuja la cremallera para aumentar la dirección del aceite; por el contrario, cuando el conjunto de la bobina baja, la cremallera se mueve para reducir el aceite, y la función de la columna es convertir el movimiento vertical en la altura de la cremallera. • El bloque de cobre se monta en la parte superior del bloque de conexión para formar un sensor de cremallera. Este sensor detecta la carrera de la cremallera y envía este valor ...

Detalles

Deja un mensaje

Deja un mensaje
Si está interesado en nuestros productos y desea obtener más información, deje un mensaje aquí, le responderemos lo antes posible.
Enviar
Contáctenos:info@fire-trucks.com

Hogar

Productos

whatsapp

contacto
