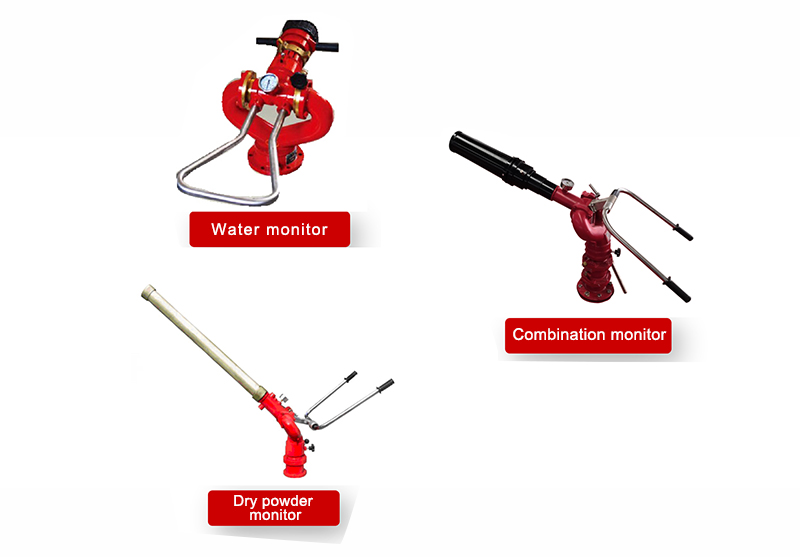

El PF5-15 monitor fijo de polvo seco Utiliza polvo seco como medio y se apoya en una base fija para una pulverización estable. Es adecuado para áreas químicas y de almacenamiento, y puede cubrir rápidamente la superficie en llamas en las primeras etapas de un incendio, mejorando así la eficiencia de extinción. El Monitor de polvo seco fijo PF5-15 Tiene una estructura robusta, es fácil de operar y se puede vincular con un sistema de control automático para activación remota y pulverización precisa. » Ⅰ. Monitor de polvo seco fijo PF5-15 estructura: Características del monitor de polvo seco fijo PF5-15: ● Completamente funcional; ● Estructura simple y novedosa; ● Rendimiento estable y fácil mantenimiento; ● Baja presión de entrada; ● Equipado con una válvula de drenaje automática con funciones de bloqueo horizontal y vertical; ● Material: Aleación de aluminio fundido de precisión; ● Cabeza del cañón: Aleación de aluminio. » II. Cañón de espuma PL24 presupuesto: Modelo Fluir （ kilogramo /s ） Rango （ metro ） Presión nominal de trabajo （ Mpa ） Rotación de tono （ ° ） Rotación horizontal （ ° ） Largo × Ancho × Alto （ mm ） Peso （ kilogramo ） PF5-15/40 40 ≥42 0.80 -45 ～ +70 0 ～ 360 980x340x550 28.5 » III. Aplicaciones del producto: Camión de bomberos con monitor fijo de polvo seco PF5-15 Prueba del monitor de polvo seco fijo PF5-15 El monitor fijo de polvo seco PF5-15 ofrece una gran distancia de pulverización y una amplia cobertura, y puede formar rápidamente una barrera extintora de polvo seco. Es adecuado para ubicaciones fijas como plantas químicas, depósitos de petróleo y áreas de almacenamiento, proporcionando capacidades de extinción de incendios continuas y estables en áreas extensas.

Camiones de bomberos Isuzu 6HK1-TC , también llamado Vehículo de rescate y bomberos Isuzu Diagnóstico y soluciones de códigos de error del motor. El motor Isuzu 6HK1-TC utiliza el avanzado sistema de control electrónico de la bomba de inyección de combustible TICS, y la ECU (Unidad de Control del Motor) cuenta con autodiagnóstico. Cuando el sistema detecta una falla, se enciende la luz de advertencia "CHECK ENGINE" y se almacena el código de falla correspondiente. Comprender la interpretación y las soluciones de estos códigos de error puede mejorar eficazmente el mantenimiento del motor. Códigos de error comunes y soluciones Códigos de problemas de la serie P P0101 (circuito del sensor de flujo de masa de aire bajo) Revise el sensor de temperatura del refrigerante del motor y su cableado. Verifique la tensión de alimentación del sensor y la conexión a tierra. Reemplace la ECU o el sensor si es necesario. P0102 (circuito alto del sensor de flujo de masa de aire) Revise la calidad del combustible y el estado del filtro. Limpie el sistema de combustible. Revise el regulador de presión de combustible, la bomba de combustible y los circuitos de los inyectores. P0103 (Circuito alto del sensor de flujo de masa de aire A) Revise el circuito de la señal del sensor para detectar un cortocircuito. Compruebe el estado de funcionamiento del sensor. Reemplace el sensor o la ECU si es necesario. Códigos de problemas digitales 10 (Error del sensor de bastidor) Revise el sensor de la cremallera y su cableado. Verifique que la transmisión de la señal sea normal. 11 (Error del sistema servo del regulador de velocidad) Verifique el estado de funcionamiento del servosistema del regulador de velocidad. Pruebe las conexiones del circuito relacionado. 14 (Error del sensor de velocidad auxiliar) Verifique la posición de instalación del sensor de velocidad auxiliar. Pruebe la señal de salida del sensor. 15 (Error del sensor N-TDC) Compruebe la conexión del sensor N-TDC Verificar la precisión de la señal Mantenimiento del sistema y medidas preventivas SN Elementos de diagnóstico Tiempo de decisión Control de respaldo datos Gobernador electrónico Antes de viajar 10 Error del sensor de rack 160 ms Sin aceite o velocidad constante Control normal 11 Error del sistema servo del gobernador 1s Sin aceite o velocidad constante Control normal 14 Error del sensor de velocidad secundario 10 segundos Control normal Control normal 15 Error del sensor N-TDC — Control normal Control normal 14/15 Error en el sensor N-TDC y en el sensor de velocidad secundario 2,5 s Aceite roto Control desactivado 211 Error del sensor de temperatura del combustible 3 segundos 20℃ Control desactivado 22 Error del sensor de temperatura atmosférica 1s 25℃ 23 Error del sensor de temperatura del refrigerante del motor 3 segundos 55℃ Control normal Conector Terminal N° Señal Diámetro del cable (Arnés de bomba de inyección) SWP 8 terminales Negro 1 Voltaje de accionamiento del actuador del gobernador - 1 Sala 2 2...

Vehículos de rescate contra incendios Isuzu 6HK1 , también llamado Camión de bomberos Isuzu , Si el motor de un camión de bomberos de rescate Isuzu se sobrecalienta, primero se deben revisar las siguientes áreas: 1. Sistema de enfriamiento: Problemas como un ventilador dañado, un radiador obstruido, un termostato dañado o un refrigerante insuficiente pueden contribuir al sobrecalentamiento del motor. 2. Calidad y cantidad de aceite: La mala calidad del aceite o la cantidad insuficiente de aceite también pueden provocar el sobrecalentamiento del motor. 3. Fallas mecánicas como reventones de cilindros, grietas en las camisas de cilindros o fisuras en las camisas de cilindros también pueden causar este fenómeno. Como motor diésel de servicio pesado, el motor Isuzu 6HK1 requiere un estricto cumplimiento de las especificaciones técnicas de mantenimiento. Los puntos clave son los siguientes: 1. Comprensión estructural y especificaciones de desmontaje y montaje Mecanismo de biela-cigüeñal La camisa del cilindro presenta un diseño de ajuste holgado, lo que requiere herramientas especiales para evitar que se desprenda durante el desmontaje y el montaje. La holgura estándar es de 0,122 a 0,156 mm. El diámetro exterior del pistón tiene una tolerancia ajustada (114,894–114,909 mm). Durante la instalación, preste atención a la dirección de apertura del segmento del pistón y al ajuste de las tres holguras (extremo, lateral y posterior). El cárter inferior es una estructura de una sola pieza y debe izarse durante el mantenimiento para evitar deformaciones. Alineación del sistema de sincronización Durante el montaje de la caja de cambios, alinee las marcas del engranaje del cigüeñal y del engranaje loco. La marca B del árbol de levas debe estar alineada con la superficie de la culata. El motor debe estar en el punto muerto superior de compresión del primer cilindro. Al instalar la bomba de inyección de combustible, alinee el puntero de sincronización con el punto S del conector y alinee la marca del avance de inyección con el puntero del cuerpo de la bomba. • El motor de CC lineal empuja la bobina hacia arriba y hacia abajo bajo la señal de salida de la unidad de control. • La biela instalada en el conjunto de la bobina transmite el movimiento ascendente y descendente de la bobina al bloque de conexión, el cual se encuentra en el extremo de la cremallera. Bajo la presión del bloque de conexión, la cremallera se mueve a izquierda y derecha para ajustar la cantidad de combustible inyectado. Cuando el conjunto de la bobina sube, la biela empuja la cremallera para aumentar la dirección del aceite; por el contrario, cuando el conjunto de la bobina baja, la cremallera se mueve para reducir el aceite, y la función de la columna es convertir el movimiento vertical en la altura de la cremallera. • El bloque de cobre se monta en la parte superior del bloque de conexión para formar un sensor de cremallera. Este sensor detecta la carrera de la cremallera y envía este valor ...
