Camión de bomberos cisterna de agua Isuzu

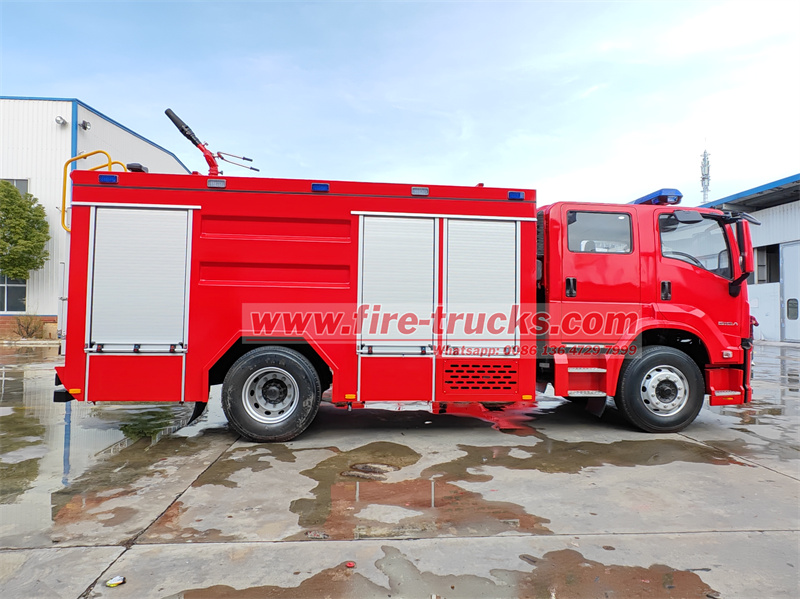

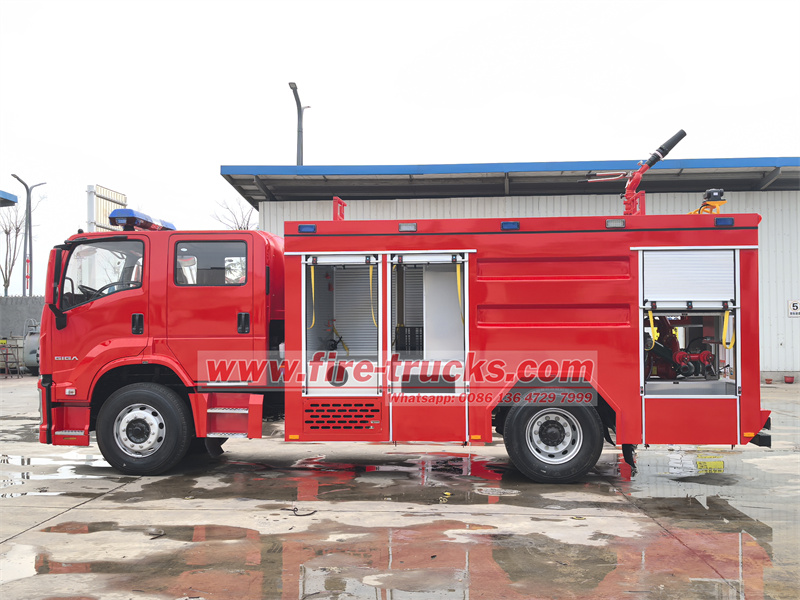

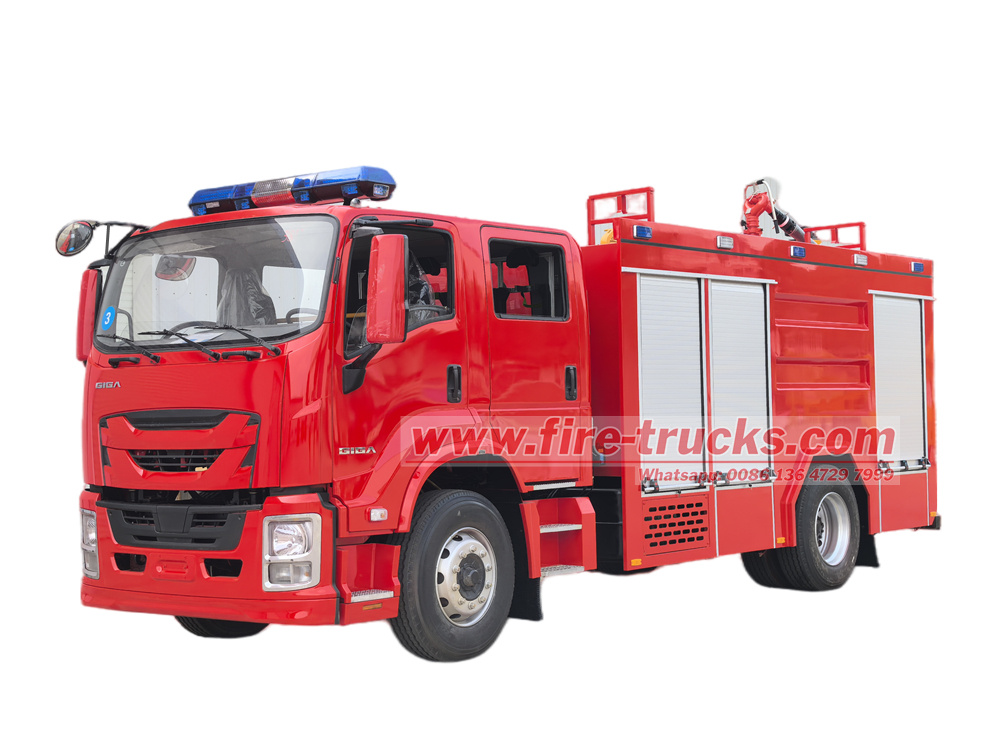

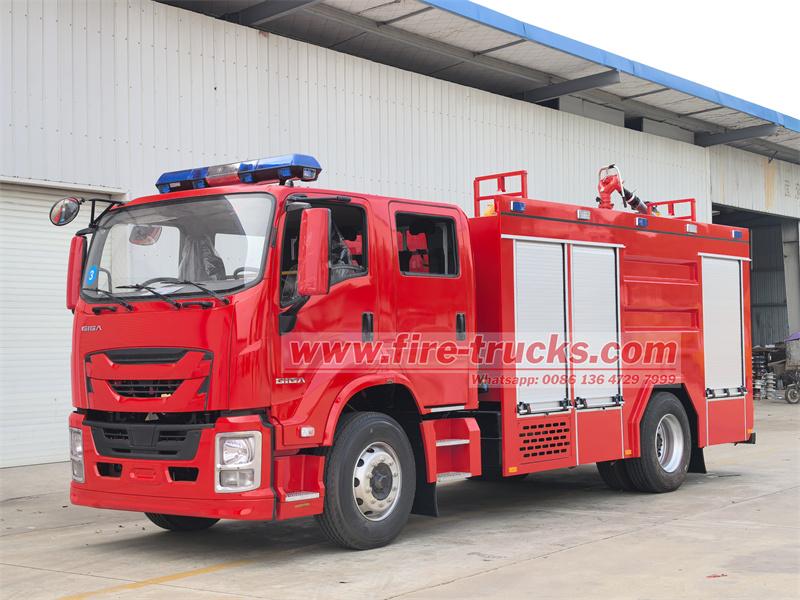

Camión de bomberos cisterna de agua Isuzu es un camión de bomberos de tamaño mediano modificado basado en el chasis FTR GIGA 4X. Está equipado con un motor 4HK1-TCG60 de 205 caballos de fuerza y una caja de cambios MLD de 6 velocidades, lo que lo hace altamente maniobrable. Su configuración principal incluye un tanque de agua de 5m³ + 1m³ de tanque de espuma, que realiza la extinción de incendios en modo dual agua/espuma a través de un sistema de mezclado proporcional inteligente, y es adecuado para incendios de Clase A (sólidos) y Clase B (líquidos). La bomba de incendios CB10/40 integrada (caudal 40 L/s) proporciona una fuente de agua a alta presión estable, y el compartimento de la bomba trasera integra un grupo de válvulas de control para admitir el cambio rápido de los modos de funcionamiento.

El techo está equipado con un monitor de incendios fijo PL8/32 con un alcance de≥60 metros, que puede rociar agua o mezcla de espuma para lograr la supresión de incendios a distancia. El compartimento de equipo está equipado con una manguera contra incendios, un distribuidor de agua, herramientas de demolición (hacha, pico, pala) y equipo de mantenimiento, lo que admite el suministro de agua de varias vías y la coordinación de combate cuerpo a cuerpo. El vehículo utiliza el sistema de enlace inteligente "bomba-cañón-espuma", combinado con la pulverización remota y las mangueras de agua colocadas manualmente para formar una red de lucha contra incendios tridimensional. Es adecuado para la lucha contra incendios urbanos, industriales y de petróleo, y tiene alta eficiencia, flexibilidad y fiabilidad.

● Fábrica china de camiones de emergencia contra incendios

●Más de 500 trabajadores, producción grande y avanzada

● Diseñado de acuerdo con sus requisitos

● Entrega rápida, cualquier pedido es bienvenido

●24meses de garantía de calidad

El camión de bomberos de agua con espuma Isuzu FTR 6 cbm, como un camión de bomberos profesional cuidadosamente modificado basado en el nuevo chasis FTR GIGA 4X, está diseñado para integrar completamente la eficiencia, la practicidad y el avance, y es una opción ideal para la lucha contra incendios urbanos, la lucha contra incendios forestales y la respuesta a emergencias industriales. Su sistema principal de lucha contra incendios consiste en una unidad de combate modular compuesta por un tanque, un grupo de bombas, un cañón de incendios y equipo a bordo, que logra una respuesta rápida y una extinción de incendios precisa mediante un diseño de enlace inteligente. A continuación, se presenta un análisis técnico de sus componentes principales y un proceso de combate coordinado:

Configuración del chasis

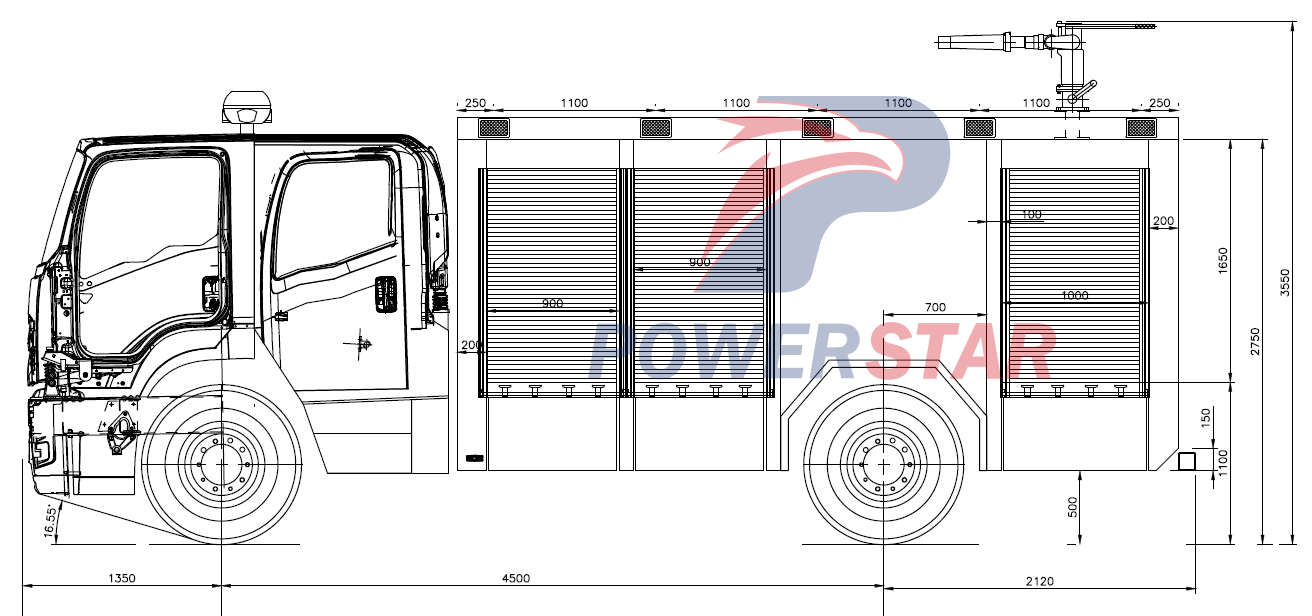

Basado en el chasis Isuzu FTR GIGA 4X4, la distancia entre ejes es de 4500 mm, equipado con un motor diésel turboalimentado 4HK1-TCG60 (205 caballos de fuerza), combinado con una caja de cambios MLD de 6 velocidades, y tiene alta maniobrabilidad y adaptabilidad a condiciones de carretera complejas.

Sistema de tanque de incendios: transportador de líquidos modular y suministro mixto

El camión de bomberos está equipado con un tanque de agua de 5 cubos montado en el centro y un tanque de espuma de 1 cubo. Este diseño no solo optimiza la distribución del centro de gravedad del vehículo, mejora la estabilidad de conducción, sino que también garantiza suficientes reservas de medio de extinción de incendios.

●Diseño de embalaje de doble tanque

5m³ de tanque de agua: hecho de acero al carbono, con tratamiento anticorrosivo interno y equipado con placas rompeolas para garantizar la estabilidad de conducción; se instala un puerto de inyección de agua rápida en la parte superior para admitir la inyección de agua de doble canal (aspiración de bomba de inyección de agua/inyección directa externa).

1m³ de tanque de espuma: un cuerpo de tanque de acero inoxidable independiente, equipado con un mezclador de proporción de espuma eléctrico, relación de mezcla ajustable (3%-6%), compatible con espuma de Clase A/Clase B, vinculado con el tanque de agua, mezclado automáticamente de acuerdo con la relación preestablecida durante la extinción de incendios, asegurando la entrega precisa del líquido de espuma.

Control inteligente del nivel de líquido: Ambos tanques están equipados con sistemas precisos de indicación del nivel de líquido, lo que permite a los operadores comprender en tiempo real el volumen de medio restante, proporcionando una protección confiable para las operaciones de extinción de incendios.

● Optimización de la tubería

La salida del cuerpo del tanque y el tubo de entrada de la bomba de incendios adoptan un diseño de conexión rígida + absorción de impactos de goma para reducir la pérdida de presión; la tubería de espuma tiene una válvula de retención incorporada para evitar el reflujo y garantizar la precisión de la mezcla.

Bomba de incendios CB10/40: núcleo de potencia integral de media y baja presión

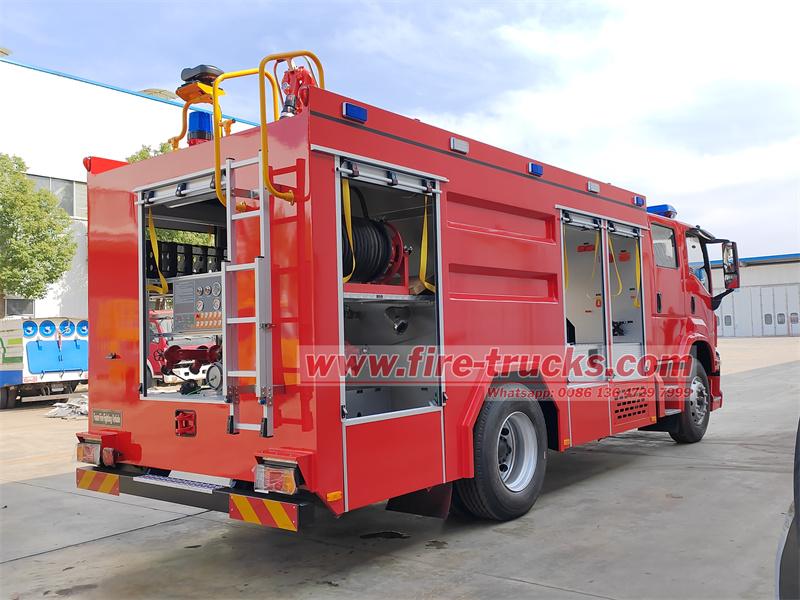

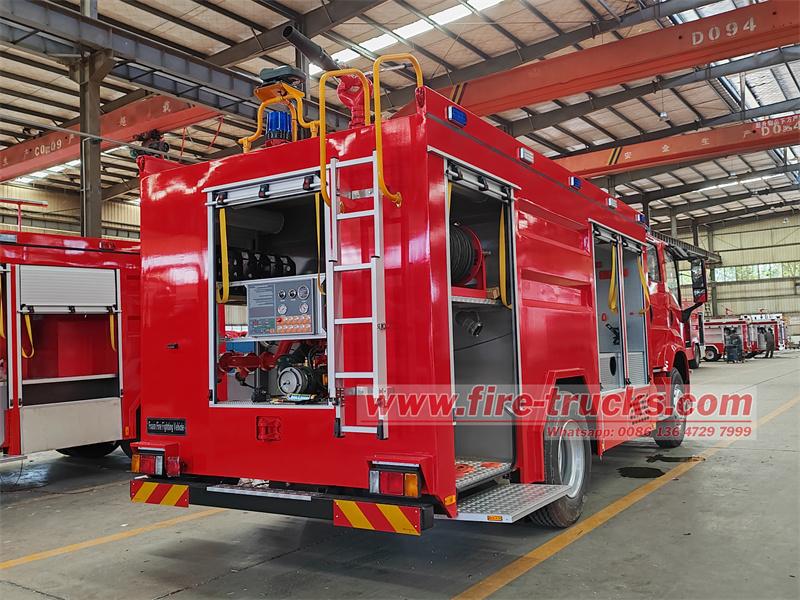

La bomba de incendios CB10/40 instalada en el compartimento de la bomba en la parte trasera del vehículo es la fuente de energía principal de este camión de bomberos. La bomba tiene una fuerte capacidad de absorción de agua y características de salida de alta presión, y puede establecer rápidamente la presión del agua y el flujo necesarios para la extinción de incendios en poco tiempo. La bomba CB10/40 está diseñada con múltiples salidas, que pueden ajustar de manera flexible la salida y la presión del flujo de agua o la mezcla de espuma según las necesidades reales del sitio de extinción de incendios para garantizar la eficiencia y la precisión de las operaciones de extinción de incendios. El cuerpo de la bomba tiene una estructura compacta, fácil mantenimiento y buena capacidad de autocebado. Se puede poner rápidamente en batalla incluso en entornos con fuentes de agua lejanas o condiciones difíciles.

•Parámetros de rendimiento

Caudal nominal 40 L/s@1.0 MPa (modo de baja presión), 28 L/s@1.3 MPa (modo de alta presión), profundidad máxima de aspiración 7 m, admite modo dual de autocebado/derivación de agua.

•Control inteligente

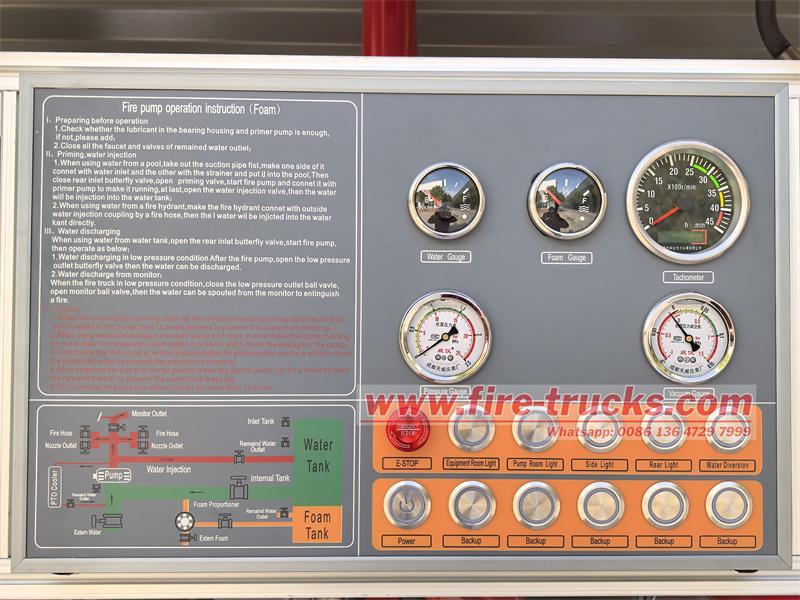

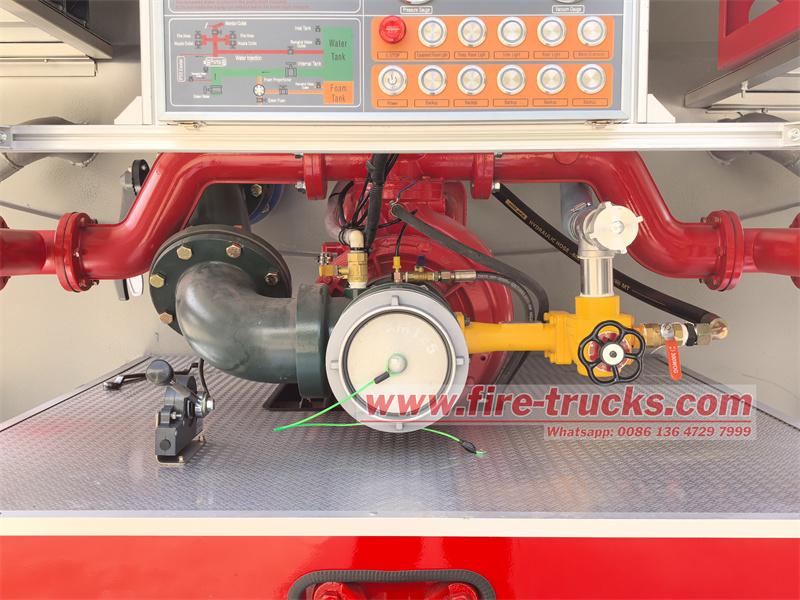

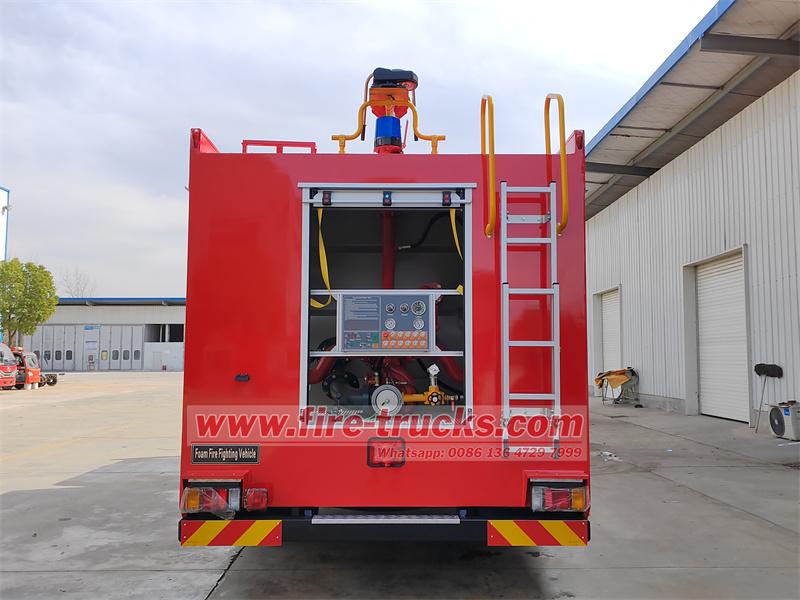

El compartimento de la bomba está equipado con un acelerador controlado electrónicamente, una válvula reguladora de presión y una pantalla de visualización de las condiciones de trabajo. El conductor puede ajustar la presión de salida a través de un control remoto inalámbrico o el panel del compartimento de la bomba, y el tiempo de respuesta es inferior a 3 segundos.

•Configuración de múltiples salidas

La salida principal (Ø80 mm) está conectada al monitor de incendios, y las salidas auxiliares (Ø65 mm) en ambos lados se utilizan para las mangueras contra incendios. El grupo de válvulas adopta un control neumático para evitar retrasos en la operación manual.

Monitor de incendios PL8/32: unidad de ataque de precisión de largo alcance

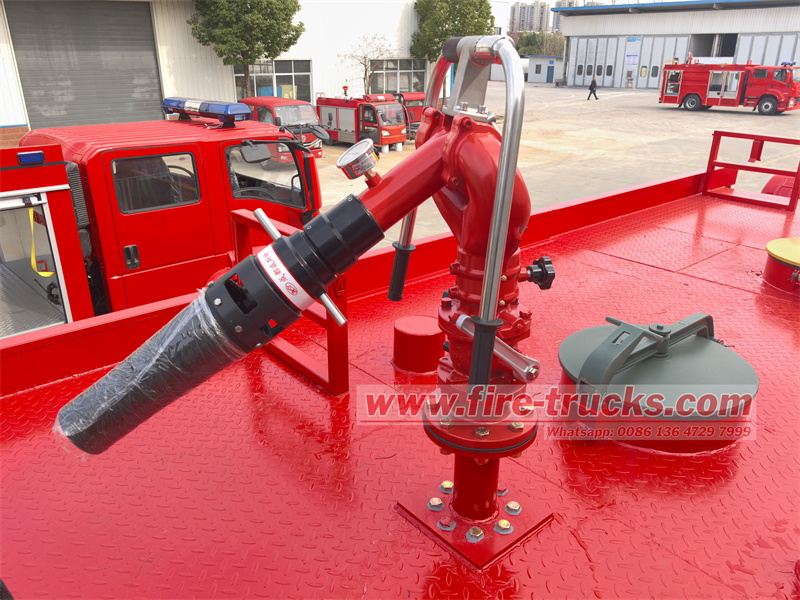

El monitor de incendios de doble propósito agua-espuma fijo PL8/32 equipado en la parte superior del vehículo es una "espada afilada" en las operaciones de extinción de incendios. El cañón de incendios se puede controlar de forma remota para lograr un cambio rápido entre el chorro de agua y el flujo de espuma para satisfacer las necesidades de diferentes condiciones de incendio. El monitor de incendios PL8/32 tiene un amplio rango de pulverización y un alto alcance. Puede cubrir eficazmente la fuente de incendio en terrenos complejos y espacios estrechos y controlar rápidamente el incendio. Su capacidad de pulverización direccional precisa, combinada con un flujo de agua o espuma fuerte, puede reducir rápidamente la temperatura de la escena del incendio, aislar el oxígeno y extinguir eficazmente todo tipo de incendios.

•Rendimiento de pulverización

Caudal 32 L/s@0.8 MPa, alcance≥60 m (agua),≥48 m (espuma), ángulo de elevación -45°~+70°, rotación horizontal 360°, el cabezal del cañón tiene un diseño de derivación para reducir el retroceso.

•Control de enlace

La palanca de mando de la posición del cañón integra el ajuste proporcional electrónico y está interconectada con el sistema de espuma: el mezclador se inicia automáticamente cuando se selecciona el modo de espuma, y el caudal cambia sincrónicamente con la abertura de la boca del cañón.

Equipo de extinción de incendios

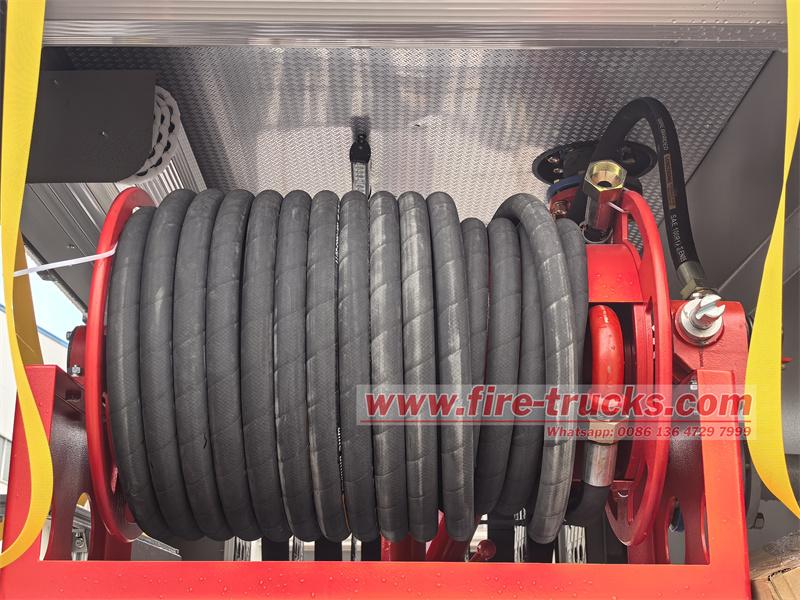

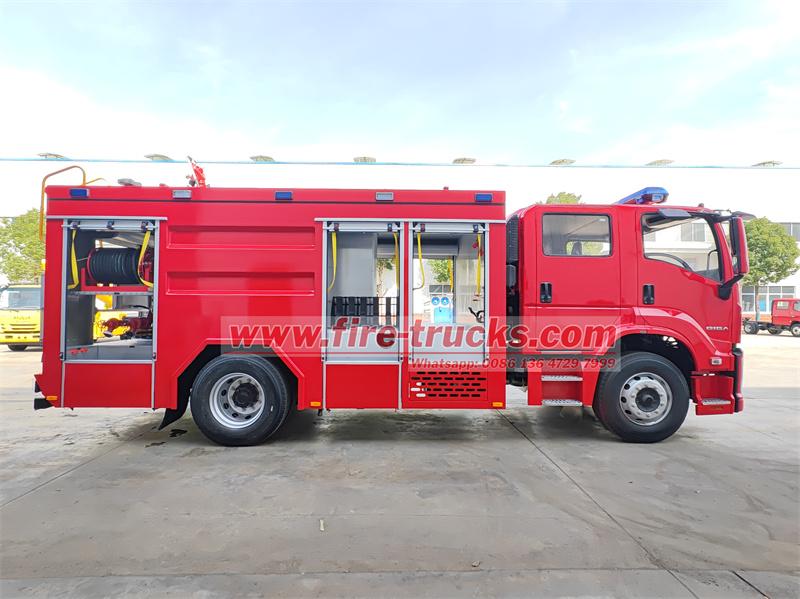

El equipo de extinción de incendios del Isuzu FTR GIGA 6cbmcamión de bomberos multipropósito es completo y práctico. El compartimento de la bomba está equipado con una manguera contra incendios, que es lo suficientemente larga como para cubrir una amplia escena de incendio, asegurando que la fuente de agua pueda llegar rápidamente a la línea de frente de extinción de incendios. Al mismo tiempo, también está equipado con un colector de agua y un filtro de agua para garantizar la limpieza de la calidad del agua y la eficiencia de la extinción de incendios. El distribuidor de agua puede distribuir de manera flexible el flujo de agua para satisfacer las necesidades de múltiples extinciones de incendios al mismo tiempo. Además, el compartimento de equipo también está equipado con hachas contra incendios, picos, palas, llaves inglesas y otras herramientas para facilitar a los bomberos romper obstáculos y reparar equipos. Además de la potente bomba de incendios CB10/40, el compartimento de la bomba también está equipado con manómetros, vacuómetros, medidores de nivel de agua, medidores de nivel de espuma, tacómetros, etc., que pueden monitorear datos relevantes en tiempo real.

El camión de bomberos adopta un **sistema de extinción de incendios de doble medio "agua + espuma"**, combinando la pulverización remota y el equipo de combate cuerpo a cuerpo para trabajar juntos y lograr una supresión de incendios eficiente.

1. Extinción de incendios con agua (enfriamiento)

● El tanque de agua de 5m³ proporciona un flujo de agua a alta presión, que se presuriza mediante la bomba de incendios CB10/40 (40 L/s), se rocía mediante el monitor de incendios PL8/32 o la manguera de agua y utiliza el efecto de absorción de calor y enfriamiento del agua para extinguir incendios sólidos (como edificios, madera, etc.).

2. Extinción de incendios con espuma (aislamiento por asfixia)

● El tanque de espuma de 1m³ almacena líquido de espuma de Clase A/Clase B, que se mezcla con agua a través de un mezclador de proporción (3%-6% ajustable) para formar una solución de espuma.

● Después de que el monitor de espuma se rocía, cubre la superficie del objeto en llamas, aísla el oxígeno y suprime los vapores combustibles, lo que es especialmente adecuado para incendios líquidos como aceites y productos químicos.

3. Enlace de extinción de incendios coordinado por equipo de extinción de incendios

En las operaciones de extinción de incendios, los diversos componentes delcamión de bomberos Isuzu GIGA 6cbm con espumatrabajan en estrecha colaboración para formar un sistema de extinción de incendios eficiente. Al recibir una alarma de incendio, el conductor conduce rápidamente el vehículo hasta el lugar, comienza a absorber agua a través de la bomba de incendios CB10/40 en el compartimento de la bomba, o extrae directamente agentes extintores de los tanques de agua y espuma y los presuriza al monitor de incendios. El operador selecciona el modo de extinción de incendios y el ángulo de pulverización adecuados según la situación del incendio, y el monitor de incendios PL8/32 lanza inmediatamente un ataque feroz. El equipo auxiliar como mangueras contra incendios, extintores y herramientas de demolición equipadas en el compartimento de equipo se pueden desplegar rápidamente en el sitio según sea necesario, formando un enlace con la bomba de incendios y el monitor de incendios para construir conjuntamente una red de extinción de incendios tridimensional. work closely together to form an efficient firefighting system. When receiving a fire alarm, the driver quickly drives the vehicle to the scene, starts to absorb water through the CB10/40 fire pump in the pump room, or directly extracts fire extinguishing agents from water tanks and foam tanks and pressurizes them to the fire monitor. The operator selects the appropriate firefighting mode and spray angle according to the fire situation, and the PL8/32 fire monitor immediately launches a fierce attack. The auxiliary equipment such as fire hoses, fire extinguishers, and demolition tools equipped in the equipment box can be quickly deployed on site as needed, forming a linkage with the fire pump and fire monitor to jointly build a three-dimensional firefighting network.
