Características principales del camión de bomberos con torre aérea HOWO

En el sistema de equipos de extinción de incendios urbanos, camiones de bomberos de torre Con sus capacidades únicas de operación a gran altitud, se han convertido en activos esenciales para combatir incendios en edificios de gran altura. Estos vehículos de bomberos especializados Utilizan sistemas de transmisión hidráulica o mecánica para elevar plataformas contra incendios a decenas de metros de altura, logrando efectos tridimensionales de extinción de incendios inalcanzables con equipos convencionales. Con la creciente urbanización y el crecimiento exponencial de los edificios de gran altura, el valor estratégico de... camiones de bomberos aéreos se ha vuelto cada vez más prominente.

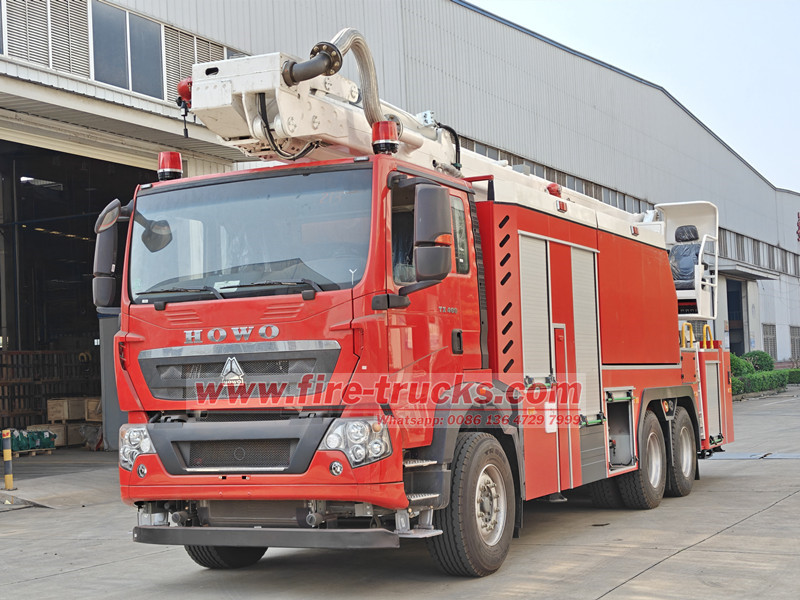

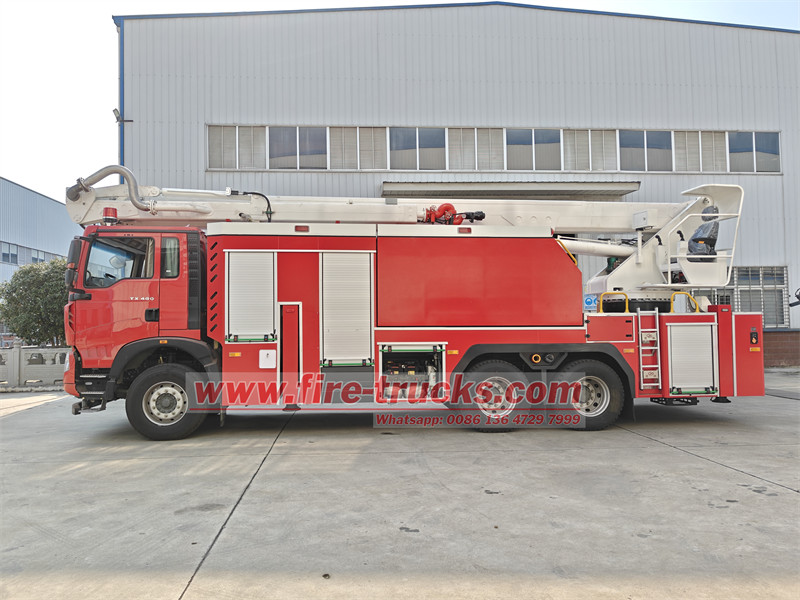

Como fabricante profesional de equipos contra incendios, ESTRELLA DE PODER Aprovecha sus sólidas capacidades de I+D y su amplia experiencia en modificaciones para personalizar camiones de bomberos aéreos de alto rendimiento basados en diversas plataformas de chasis, incluyendo el camión de bomberos de torre ISUZU, el camión de bomberos aéreo HOWO, el camión de bomberos de torre de agua Shacman y la serie de camiones de bomberos de torre FAW. A continuación, analizamos... Camión de bomberos con torre de espuma de agua HOWO como ejemplo para proporcionar un análisis detallado de las características técnicas y las ventajas de rendimiento de este vehículo especializado en extinción de incendios.

1. Características principales del vehículo

1) Equipado con capacidades de extinción de incendios aéreos, con movimientos suaves y rápidos de los estabilizadores y la pluma para un despliegue más rápido.

2) El camión de bomberos con torre aérea HOWO cuenta con tecnología de diseño avanzada, calidad confiable y parámetros de rendimiento nacionales líderes.

3) Incorpora tecnología de control proporcional electrohidráulico importada estadounidense con transmisión hidráulica para un funcionamiento estable y fácil de usar.

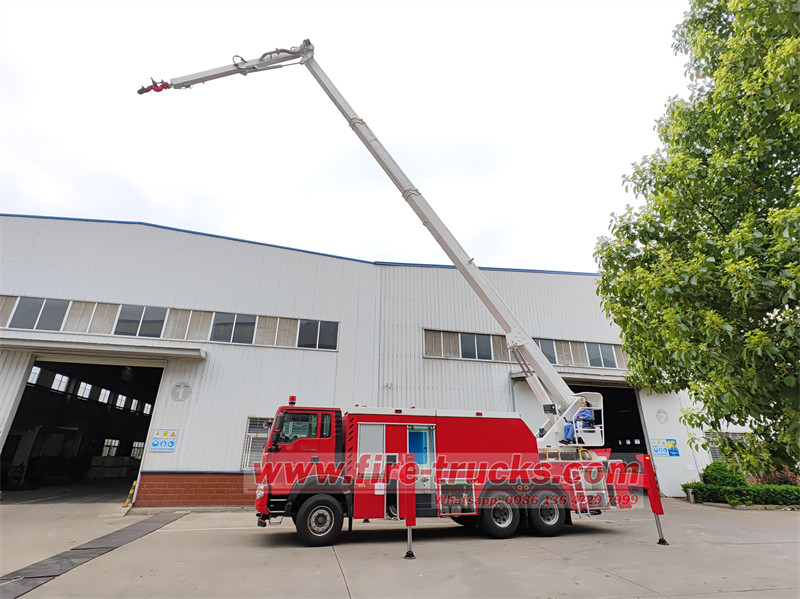

4) Adopta una pluma telescópica de tres secciones y un brazo articulado de una sola sección. La pluma telescópica puede elevarse en un rango de 80°, mientras que el brazo articulado alcanza un movimiento de 180°. La pluma presenta un diseño de sección de caja poligonal, construida con acero de alta resistencia.

5) Rotación de la pluma con función de amortiguación:
El mecanismo de rotación emplea reductores planetarios y frenos normalmente cerrados, accionados por motores de desplazamiento fijo mediante rodamientos de bolas de una sola hilera. El sistema hidráulico incluye válvulas de amortiguación para garantizar un arranque y una parada suaves y un excelente control de micromovimientos.

2. Características de los componentes clave

1) Pluma telescópica y mecanismo
La pluma principal presenta un diseño telescópico síncrono de sección cuadrada poligonal, fabricado con placas de acero de alta resistencia y sección transversal hexagonal. Los bloques deslizantes de nailon reducen la fricción, garantizando una extensión y retracción suaves. El mecanismo de cilindro de doble acción elimina las vibraciones durante el movimiento, mejorando así la estabilidad.

2) Brazo articulado
Con una sección transversal cuadrilátera, el brazo articulado permite un plegado de 180° mediante cilindros de doble acción y un mecanismo de cuatro enlaces. La punta del brazo está equipada con un monitor eléctrico de control remoto, un anemómetro y un sistema de iluminación.

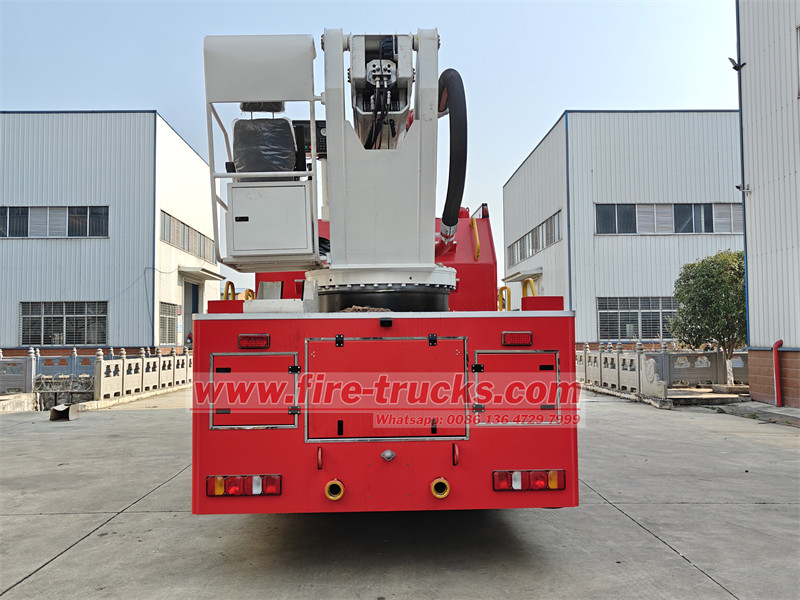

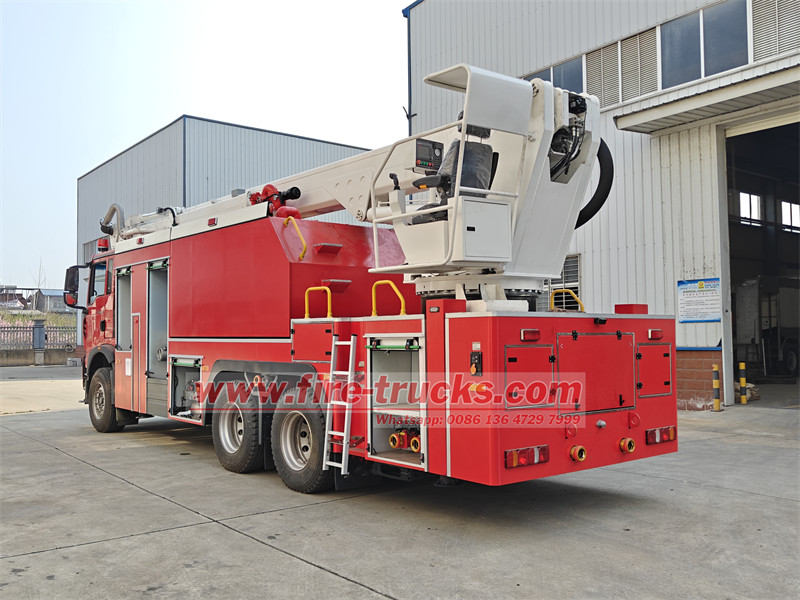

3) Estructura del plato giratorio
La plataforma giratoria conecta la pluma al subchasis, albergando el mecanismo de rotación. Los cilindros de abatimiento están montados dentro de placas verticales, con una consola de operación a la izquierda para controlar la pluma y el monitor. Un rodamiento de giro se conecta al subchasis, mientras que el sistema de rotación, compuesto por motores hidráulicos y reductores planetarios, permite una rotación continua de 360° mediante un flujo de aceite a alta presión accionado por una bomba hidráulica.

4) Junta giratoria central
Este componente conecta los circuitos hidráulicos, eléctricos y de agua del vehículo superior e inferior, evitando daños durante la rotación.

5) Monitor eléctrico con control remoto

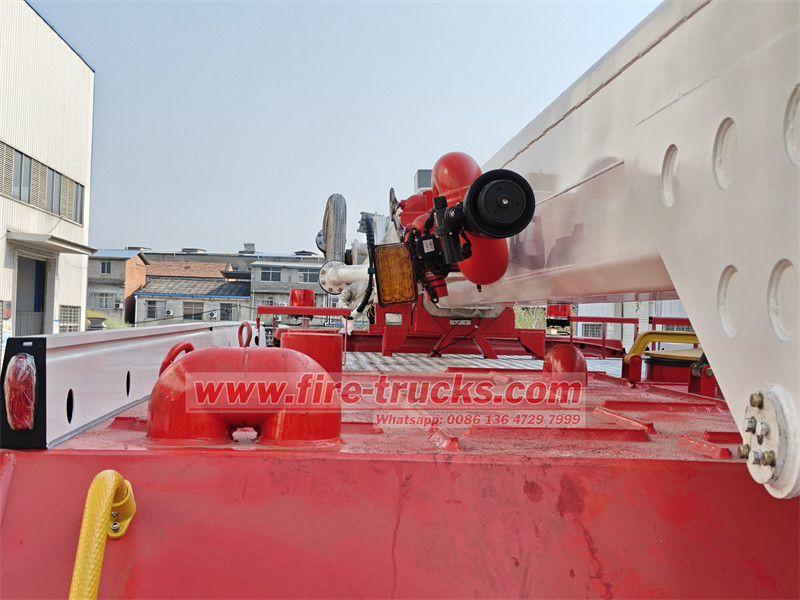

Suministrado por Akron (modelo 3482) con boquilla Amiron 5177, con ajuste automático de caudal (30-80 L/s), presión nominal 1,0 MPa, alcance >70 m, rotación horizontal de 355°, elevación de -45° a 120°, control remoto inalámbrico de 100 m y pantalla de monitoreo.

6) Sistema de bomba contra incendios
La bomba PSP1600 americana importada proporciona un caudal de 6000 L/min con una elevación de succión de >7 m y un tiempo de cebado de <60 s, equipada con estabilización de presión automática computarizada avanzada.
Sistema dosificador automático de espuma: relación de mezcla 1%-10%.

7) Sistema de suministro de agua
La tubería telescópica de aluminio dirige el agua/espuma a través de la junta giratoria central hasta el vehículo superior. El monitor remoto del brazo articulado ofrece patrones de descarga de agua/espuma rectos/en aerosol, con entradas a nivel del suelo de alta capacidad para las necesidades de extinción de incendios en edificios de gran altura.

8) Tanques de líquidos

a. Capacidad: 7000L de agua/2000L de espuma (personalizable)
b. Montaje elástico al bastidor auxiliar
c. La construcción de material PP garantiza resistencia a la corrosión y un rendimiento a prueba de fugas.
d. Deflectores internos, pozos de mantenimiento y superficie superior antideslizante.
e. Las características incluyen:
• Dos pozos de 460 mm con mecanismos de cierre rápido
• Alivio automático de presión de 2 bares
• Tapas codificadas por colores (verde = agua, amarillo = espuma)
• Tanque de agua: tubo de rebose DN80 con tapa ventilada, indicadores de nivel
• Tanque de espuma: rebosadero DN80, indicador de nivel
• Cuatro entradas de llenado DN80 (que convergen a DN100) con válvulas de bola
• Dos puertos de drenaje con válvulas de bola

3. Sistemas de seguridad

Como equipos críticos para el rescate aéreo y la extinción de incendios, los camiones de extinción de incendios de torre HOWO incorporan características de seguridad integrales según los estándares chinos y la experiencia operativa:

1) Los controles eléctricos/hidráulicos duales mantienen el funcionamiento de la pluma durante fallas eléctricas
2) Interbloqueo entre vehículos superiores/inferiores
3) Alarma de sobrecarga de la plataforma
4) Protección anticolisión
5) Función de estiba de emergencia
6) Energía de respaldo para la retracción de la pluma durante la pérdida de energía principal
7) Desaceleración del límite de la pluma
8) Centrado de plataforma y dispositivos antiimpacto

Como componente esencial de los sistemas modernos de extinción de incendios urbanos, el camión de bomberos con torre aérea HOWO ofrece capacidades confiables de extinción de incendios a gran altitud gracias a su excelente rendimiento operativo, estabilidad del sistema y protección integral. Para obtener especificaciones técnicas detalladas u opciones de personalización, contacte con nuestro equipo.
