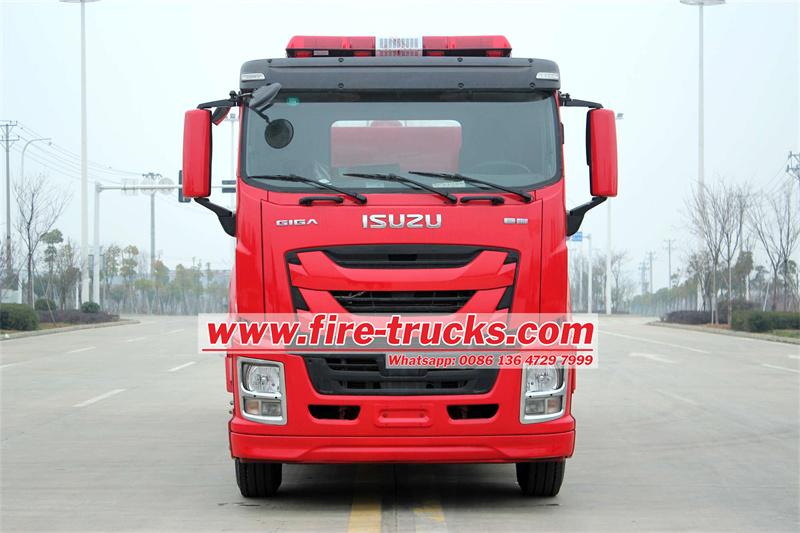

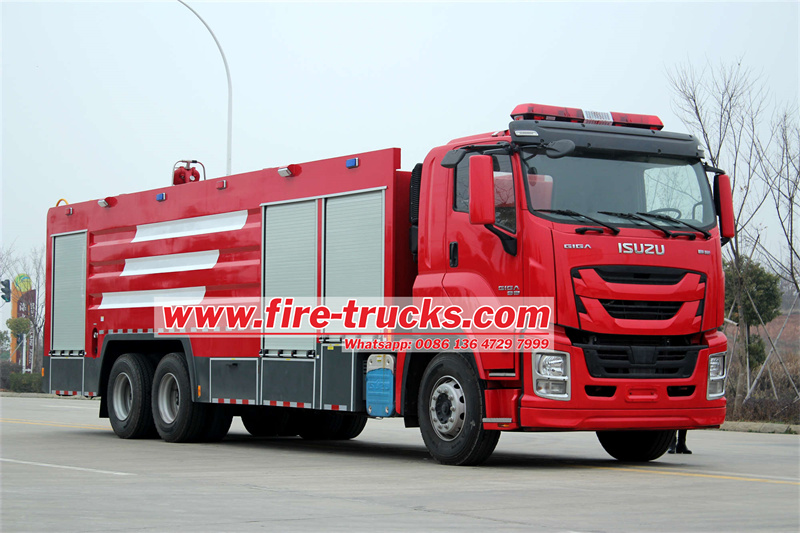

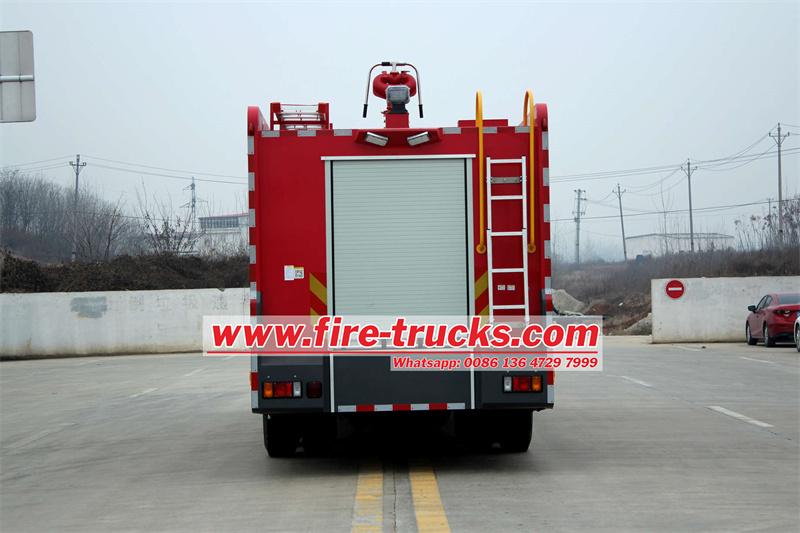

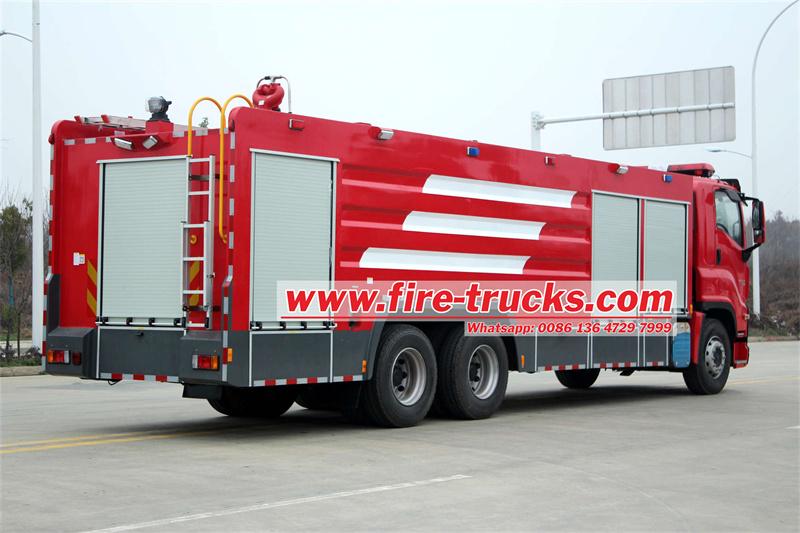

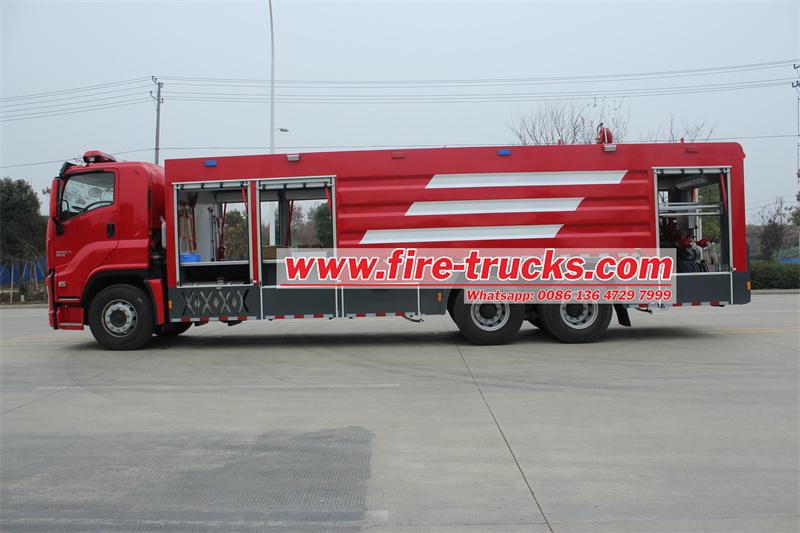

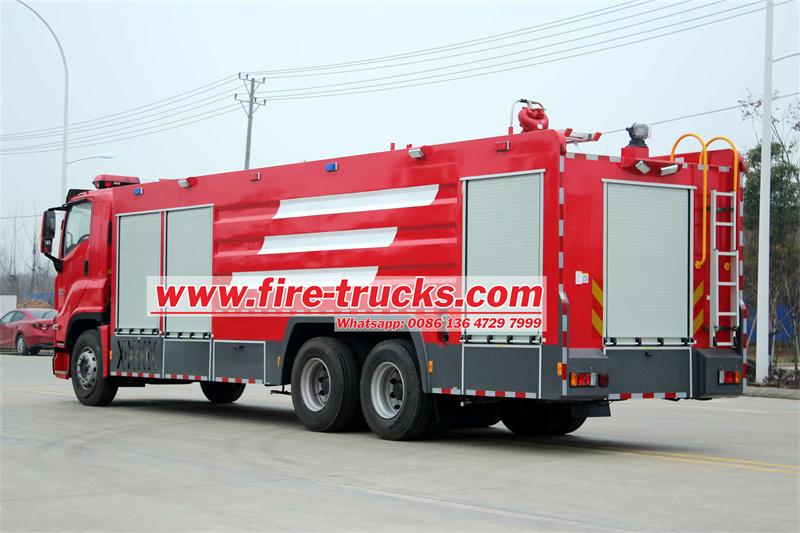

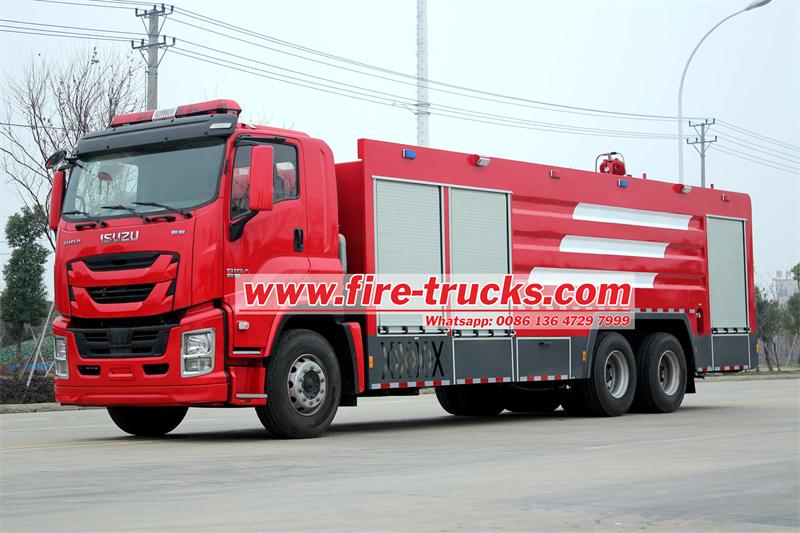

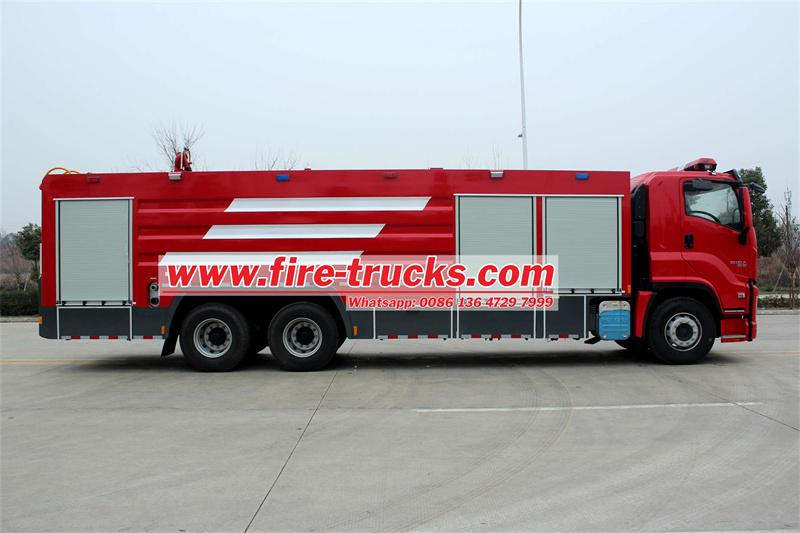

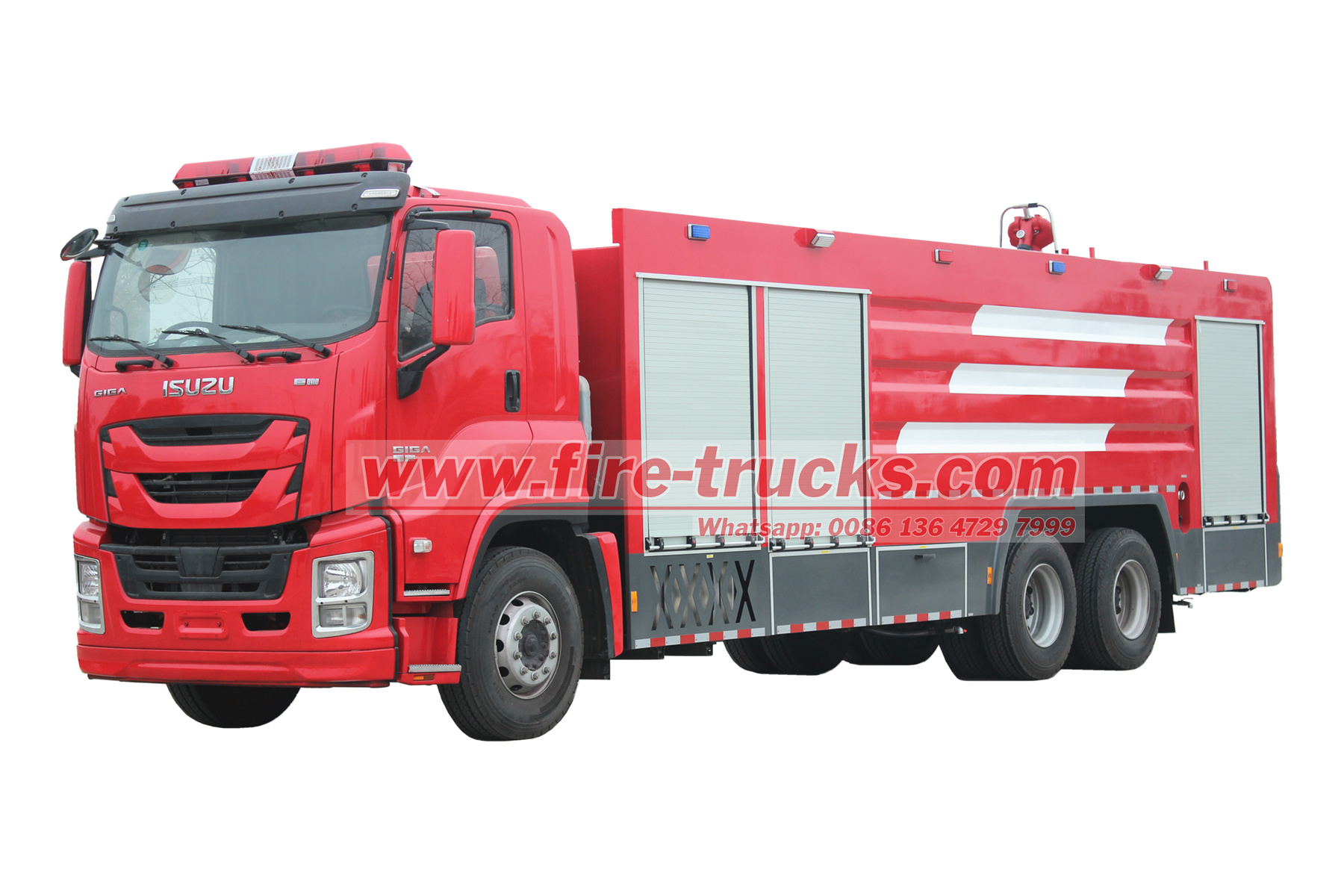

El camión de bomberos con espuma de agua Isuzu GIGA 6X4 se modifica sobre la base del chasis de camión pesado Isuzu 6x4, y está diseñado para la lucha contra incendios y el rescate eficientes en entornos complejos. Está equipado con un motor diésel Isuzu 6WG1-TCG60 (420 caballos de fuerza) y una transmisión manual FAST de 12 velocidades, que es potente y adaptable a múltiples condiciones de trabajo. El sistema superior integra un tanque de agua de 10 m³ + un tanque de espuma de 2 m³, equipado con una bomba de incendios de presión media y baja CB10/60 y un monitor de incendios de doble propósito agua-espuma PL8/48, que admite el uso combinado de agua y espuma. El compartimento de equipo tiene un conjunto completo de equipo de lucha contra incendios y rescate integrado para satisfacer las necesidades de combate de múltiples escenarios.
Modelo de camión:
PT5250GXWCapacidad de trabajo:
10cbm water tank,2cbm foam tankEstructura del tanque:
Water tank carbon steel,foam tank stainless steelDistancia entre ejes:
4600+1370mmTracción del eje:
6x4,LHDPotencia del motor:
420HPModelo de motor:
Isuzu 6WG1-TCG60Bomba de incendios:
CB10/60,60L/sMonitor de incendios:
PL8/48,48L/sObservación:
Isuzu VC61 heavy duty chassis,powerful Isuzu engineEsto Camión de bomberos Isuzu Giga 6x4es un equipo de extinción de incendios totalmente funcional. Adopta un chasis Isuzu de servicio pesado, equipado con un potente motor y transmisión manual, y tiene una conducción estable. El vehículo está equipado con un tanque de agua de 10 metros cúbicos y un tanque de espuma de 2 metros cúbicos para satisfacer las necesidades de extinción de incendios. La bomba de incendios tiene un rendimiento excelente y puede mezclar rápidamente agua y espuma en espuma moldeada, cubriendo eficazmente el foco del incendio, aislando el aire y enfriando el fuego. El cañón de incendios es flexible para operar y adaptarse a una variedad de escenas de incendios. La caja de equipo en el automóvil está completamente equipada para que los bomberos la utilicen. El vehículo integra la extinción de incendios con agua y espuma, con alta eficiencia de extinción de incendios y fácil operación. Ya sea en la ciudad o en el campo, puede responder rápidamente a la escena del incendio y extinguir el fuego eficazmente. Es una herramienta indispensable para el departamento de bomberos y proporciona una sólida garantía para la seguridad pública.â Más de 30 años de experiencia profesional en la fabricación de camiones de bomberos de agua y espuma.â Contamos con un sólido equipo de diseño profesional
â Diseñado de acuerdo con sus requisitos
â Entrega rápida, cualquier pedido es bienvenido.
â Garantía de calidad de 24 meses
Camión de bomberos de agua y espuma Isuzu GIGA 6X4
Descripción del vehículo |
||
Dimensiones generales |
||
10500*2540*3640mm |
Peso bruto vehicular (GVW) |
|
25000kg |
Marca del chasis |
|
ISUZU |
Tipo de tracción |
|
6*4,LHD (conducción a la izquierda) |
Velocidad máxima |
|
95km/h |
Descripción del tanque |
|
Tanque |
||
Tanque de agua |
10cbm, acero al carbono |
Tanque de espuma |
2cbm, acero inoxidable |
Bomba de incendios |
|
Modelo |
CB10/60 |
Caudal |
60L/S |
Presión |
|
1.0Mpa |
Profundidad de succión |
|
7m |
Tiempo de succión |
|
≤ |
50sInstalación |
|
Trasera |
Monitor de incendios |
|
Modelo |
PL8/48 |
Flujo |
48L/S |
Presión |
|
0.8Mpa |
Alcance |
|
Agua |
≥70m; Espuma≥60mRotación de inclinación |
|
-30°ï½+70° |
Rotación horizontal | |
360° |
Otra configuración |
|
Equipado con toma de fuerza (PTO), sistema de tuberías; |
Equipado con caja de equipo y caja de bomba; |
Cabina |
||
Cabina de chasis Isuzu GIGA 6x4 |
ï¼una fila y mediaï¼con A/C,USB, dirección asistidaDistancia entre ejes |
|
4600+1370mm |
Especificación de neumáticos |
|
295/80R22.5 |
Cantidad de neumáticos |
|
10+1 unidades |
Motor |
|
Modelo del motor |
ISUZU 6WG1-TCG60 |
Nivel de emisiones |
Euro VI |
Potencia |
|
420HP/309Kw |
Cilindrada |
|
15681ml |
Velocidad nominal |
|
1400rpm |
Par máximo |
|
2250N.m |
Velocidad de par máximo |
|
900-1300rpm |
Caja de cambios |
|
Modelo |
FAST 12 velocidades, manual |
Sistema de frenos |
Sistema de frenos de aire |
Suspensión |
|
Delantera |
Ballestas, con amortiguador |
Trasera |
Ballestas |
El camión de bomberos de agua y espuma Isuzu 6x4 de 12.000 litros es un equipo especializado de extinción de incendios modificado basándose en el chasis de camión pesado Isuzu. Es adecuado para extinguir incendios de clase A (sólidos) y clase B (líquidos), así como para operaciones de rescate de emergencia en entornos complejos. Su configuración de tracción "6x4" (tres ejes, tracción trasera doble) proporciona una gran capacidad todoterreno y rendimiento de carga. La capacidad total del tanque de agua y el tanque de espuma es de 12.000 litros (10.000 litros para agua + 2.000 litros para espuma), satisfaciendo las demandas de operaciones prolongadas de extinción de incendios. |
1. Sistema de chasis
â
Unidad de potencia:
Motor: Motor diésel de 6 cilindros en línea Isuzu 6WG1-TCG60, con una potencia máxima de 420 HP (309 kW) y un par máximo de 2250 N·m, conforme a los estándares de emisiones China VI.
Transmisión: Transmisión manual de 12 velocidades FAST, con una amplia gama de relaciones de transmisión, adecuada para cruceros de alta velocidad y condiciones todoterreno.
Configuración de la tracción: Diseño de tres ejes 6x4, tracción trasera doble, equipado con bloqueo de diferencial para una excelente capacidad todoterreno.â Suspensión/Frenado:
Eje delantero: Suspensión de ballestas; eje trasero: suspensión de ballestas múltiples reforzadas, que mejora la capacidad de carga.
ABS + freno de escape + freno de motor, proporcionando alta redundancia para la seguridad de frenado.
________________________________________
2. Sistema de superestructura
â
Configuración del tanque:
Tanque de agua: Tanque de acero al carbono de 10.000 litros, equipado con un sensor de bajo nivel y entrada de agua autocebante.
Tanque de espuma: Tanque de acero inoxidable de 2.000 litros, que almacena independientemente concentrado de espuma clase A/B, compatible con la dosificación precisa con un sistema de dosificación de espuma.

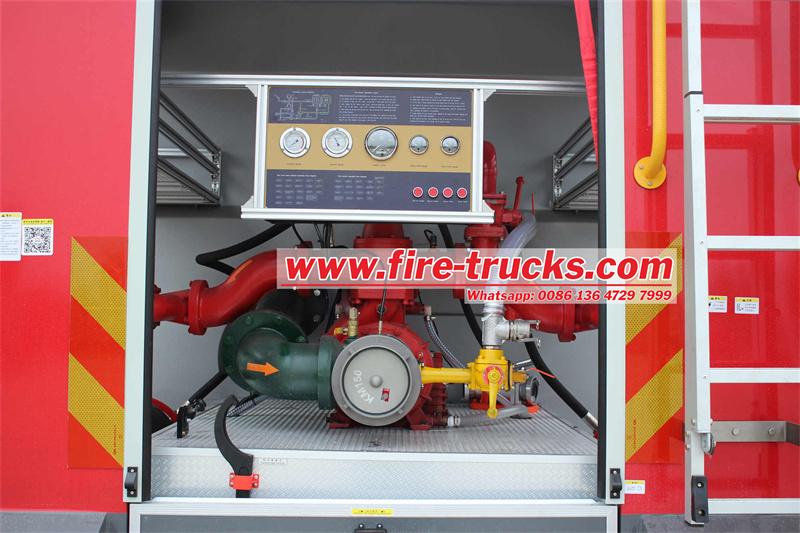

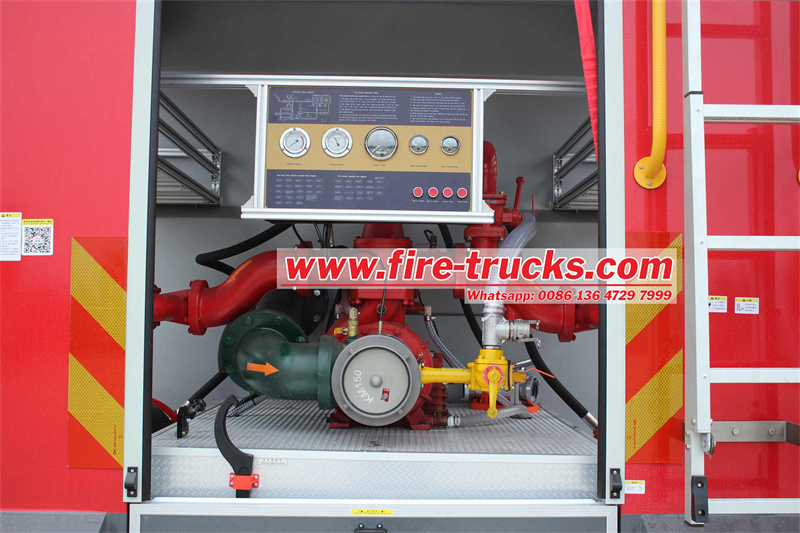

â Sistema de bombeo:

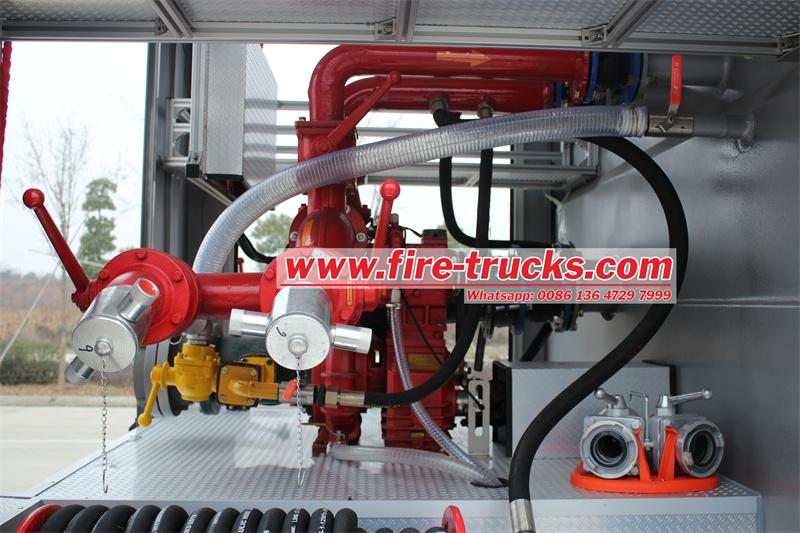

Bomba de incendios CB10/60: Presión nominal de 1,0 MPa, caudal de 60 L/s (baja presión) / 30 L/s (alta presión) (presión media y baja combinada), equipado con funcionalidad de dosificación de espuma.
Equipado con tuberías de aspiración, interfaces de carrete y válvulas de cierre de emergencia.â Sistema de pulverización:

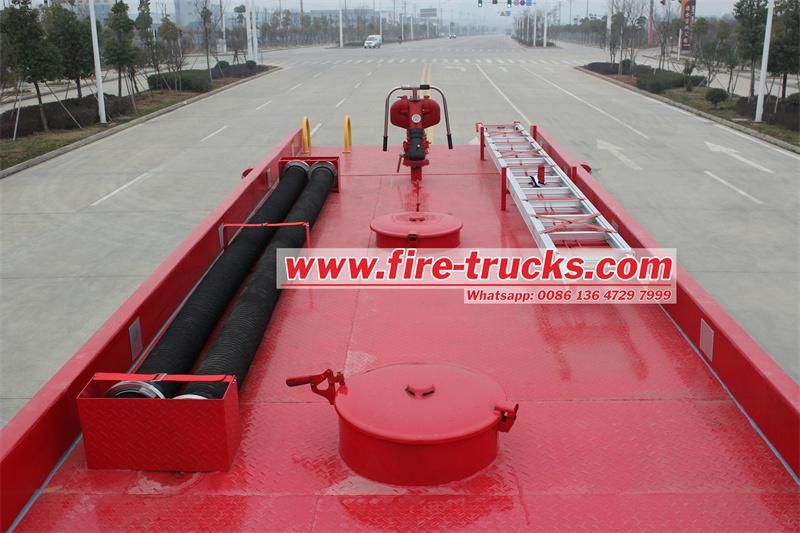

Cañón de doble propósito agua-espuma PL8/48: Alcance ≥ 70 m (agua) / 60 m (espuma), compatible con ajustes de chorro recto/pulverización/enjuague, con amplia cobertura.
La torreta puede girar 360°, con rotación de inclinación de -30° a +70°, compatible con modos de control manual y eléctrico.
________________________________________
3. Sistema de control inteligente
â Panel de control: Pantalla táctil LCD integrada, que muestra datos en tiempo real como el nivel de líquido, la presión y las RPM.
â Sistema de control PLC: Admite inicio con un solo clic, autodiagnóstico de fallas y dosificación automática de espuma, simplificando los procedimientos operativos.
â Características de seguridad: Alarma de bajo nivel de agua, protección contra sobrecalentamiento de la bomba y botón de parada de emergencia.
______________________________________

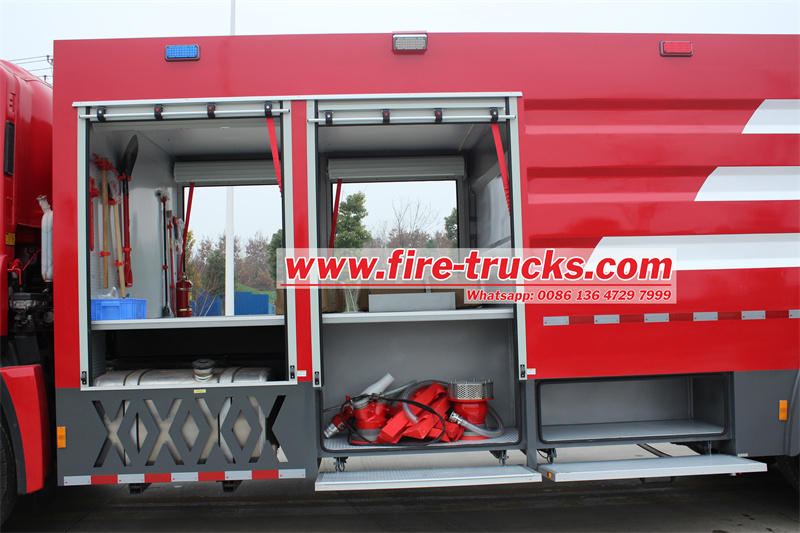

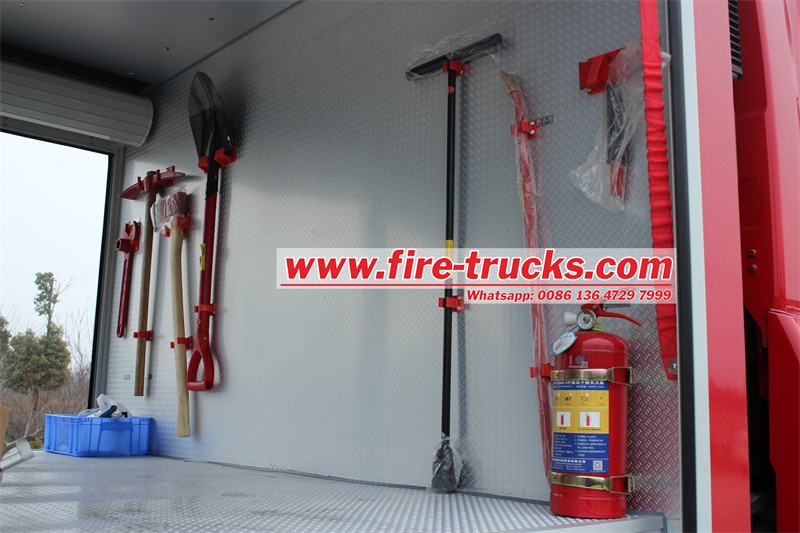

4. Configuración del compartimento de equipos

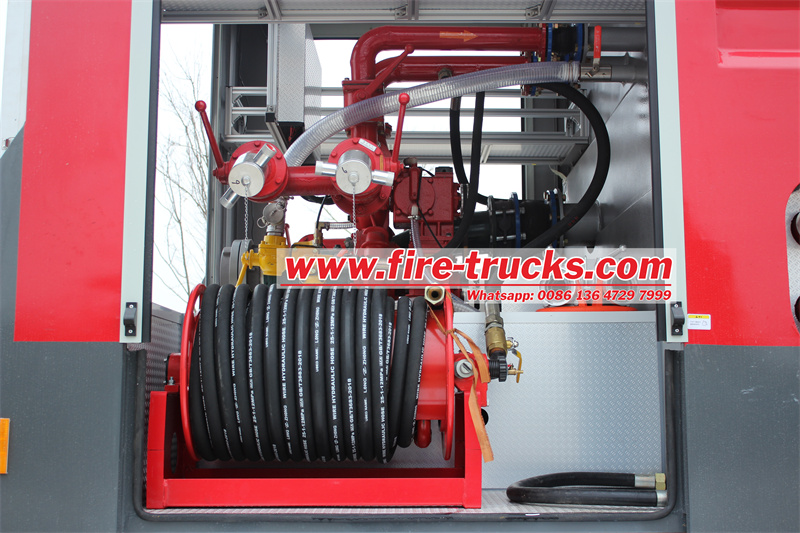

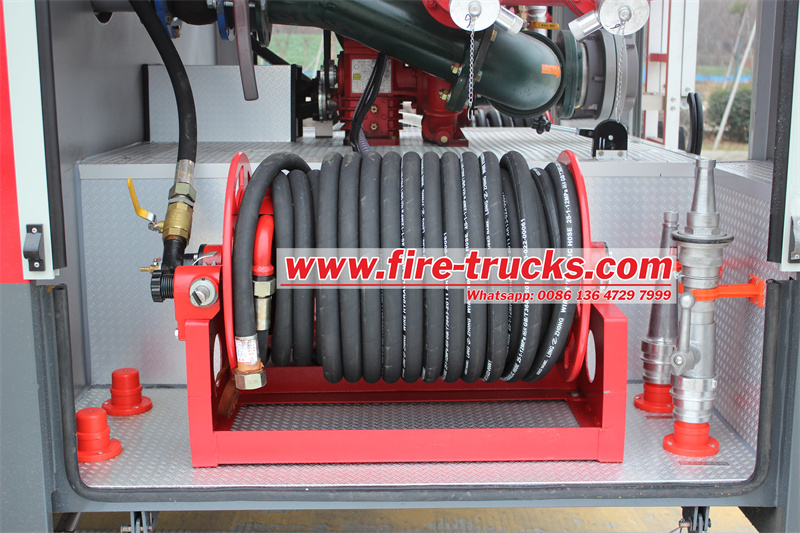

â Equipo de extinción de incendios: Mangueras de incendios de 65 mm/80 mm, pistolas de agua multipropósito, tubos de espuma, 2 carretes de incendios, extintores, recolectores de agua, filtros de agua, distribuidores de agua, puentes de mangueras, etc.
â Herramientas de rescate: Hachas de bomberos, palas, picos, llaves de bomberos, lingotes de hierro, etc.
â Equipo de protección: Trajes de bomberos, botiquines de primeros auxilios.
________________________________________
Principio de funcionamiento del camión de bomberos de agua y espuma Isuzu 6x4 de 12.000 litros

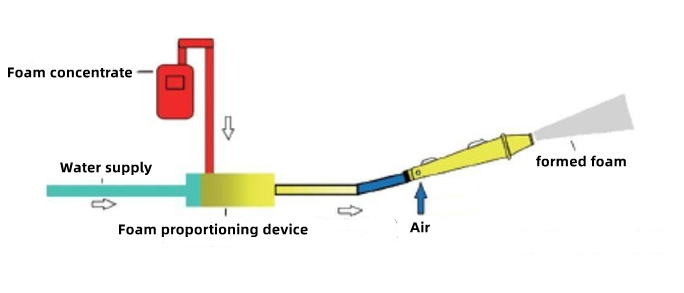

El camión de bomberos de espuma funciona transfiriendo la potencia del motor del chasis del vehículo a través de un dispositivo de toma de fuerza (PTO), que acciona la bomba de incendios a través de un sistema de transmisión. La bomba de incendios y el sistema de dosificación de espuma mezclan agua y espuma en una proporción específica, que luego se expulsa a través del cañón de incendios o las boquillas de espuma para extinguir incendios. A continuación se muestra el proceso detallado de extinción de incendios:
â Mezcla de la solución de espuma:
Al llegar a la escena del incendio, la bomba de incendios comienza a funcionar. La bomba extrae agua del tanque de agua, mientras que el sistema de dosificación de espuma mezcla agua y concentrado de espuma en una proporción específica (normalmente el 6%).
El concentrado de espuma se introduce en el flujo de agua a través del sistema de dosificación de espuma, formando una solución de espuma uniforme.
â Expulsión de la solución de espuma:
La solución de espuma mezclada se envía al cañón de incendios (cañón de incendios PL8/48) o a las mangueras de incendios.
Los bomberos operan el cañón de incendios, ajustando el ángulo y el modo de expulsión para rociar la solución de espuma sobre el foco del incendio.
â Cobertura de espuma y efecto de sofocación:
Al entrar en contacto con la superficie en llamas, la solución de espuma se expande rápidamente y forma una capa de espuma continua.
Para incendios de líquidos como incendios de petróleo, esta capa de espuma aísla eficazmente el material en combustión del aire circundante. Dado que la combustión requiere oxígeno, la capa de espuma corta el suministro de aire, haciendo que el fuego se extinga gradualmente por falta de oxígeno.
â
Efecto de enfriamiento:
La solución de espuma contiene una cantidad significativa de agua. Cuando la espuma cubre el material en combustión, el agua de la espuma absorbe el calor generado por el fuego.
De acuerdo con los principios de transferencia de calor, el calor se transfiere del material en combustión a alta temperatura al agua a baja temperatura. El agua absorbe calor y se evapora, un proceso que consume una gran cantidad de calor (debido al alto calor de vaporización del agua). De esta manera, la temperatura del material en combustión disminuye continuamente, y cuando cae por debajo del punto de ignición, el fuego se extingue.
Working Principle of the Isuzu 6x4 12,000-liter Foam-Water Fire Truck
The foam fire truck operates by transferring power from the vehicle chassis engine through a power take-off (PTO) device, which drives the fire pump via a transmission system. The fire pump and foam proportioning system mix water and foam in a specific ratio, which is then ejected through the fire cannon or foam nozzles to extinguish fires. Below is the detailed firefighting process:
â Mixing Foam Solution:
Upon arrival at the fire scene, the fire pump starts operating. The pump draws water from the water tank, while the foam proportioning system mixes water and foam concentrate in a specific ratio (typically 6%).
The foam concentrate is drawn into the water flow through the foam proportioning system, forming a uniform foam solution.
â Ejecting Foam Solution:
The mixed foam solution is delivered to the fire cannon (PL8/48 fire cannon) or fire hoses.
Firefighters operate the fire cannon, adjusting the ejection angle and mode to spray the foam solution onto the fire source.
â Foam Coverage and Smothering Effect:
Upon contact with the burning surface, the foam solution rapidly expands and forms a continuous foam layer.
For liquid fires such as oil fires, this foam layer effectively isolates the burning material from the surrounding air. Since combustion requires oxygen, the foam layer cuts off the air supply, causing the fire to gradually extinguish due to lack of oxygen.
â Cooling Effect:
The foam solution contains a significant amount of water. When the foam covers the burning material, the water in the foam absorbs the heat generated by the fire.
According to the principles of heat transfer, heat is transferred from the high-temperature burning material to the low-temperature water. The water absorbs heat and evaporates, a process that consumes a large amount of heat (due to water's high heat of vaporization). In this way, the temperature of the burning material continuously decreases, and when it falls below the ignition point, the fire is extinguished.
